フレキシブルホース MTJ(両端JISフランジ型)

通常単価(税別)
40,084
税込単価
44,092

両端にJISフランジが両端に溶接されたフレキシブルホース。【特長】・ベローズ雰...

詳細情報を確認する

型番:

MTJ-0400500
解除
数量:

閲覧中の商品と併せてご検討ください

-閉じる

MTJ-0400500の仕様・寸法情報

種類
フレキシブルチューブ
接続部種類
JISフランジ
材質
ステンレス
内径(Φ)
40
外径(Φ)
48.2
接続部詳細
両端JISフランジ型
使用流体
空気(真空)
最小曲げ半径(mm)
90
フランジ材質
SUS304
フレキ部材質
SUS316L
フランジ
JIS40
長さ L
500
RoHS?
10
-
-

商品情報

永久ひずみが少なく、振動吸収性が優れたフレキシブルホース

フレキシブルホース MTJ(両端JISフランジ型)の仕様について

標準寸法: 500mm、1,000mm
材質

  • ホース部: SUS316L
  • フランジ部: SUS304

ヘリウムリークレート: 1×109Pa・m3/sec
フランジ: 片側固定×片側回転

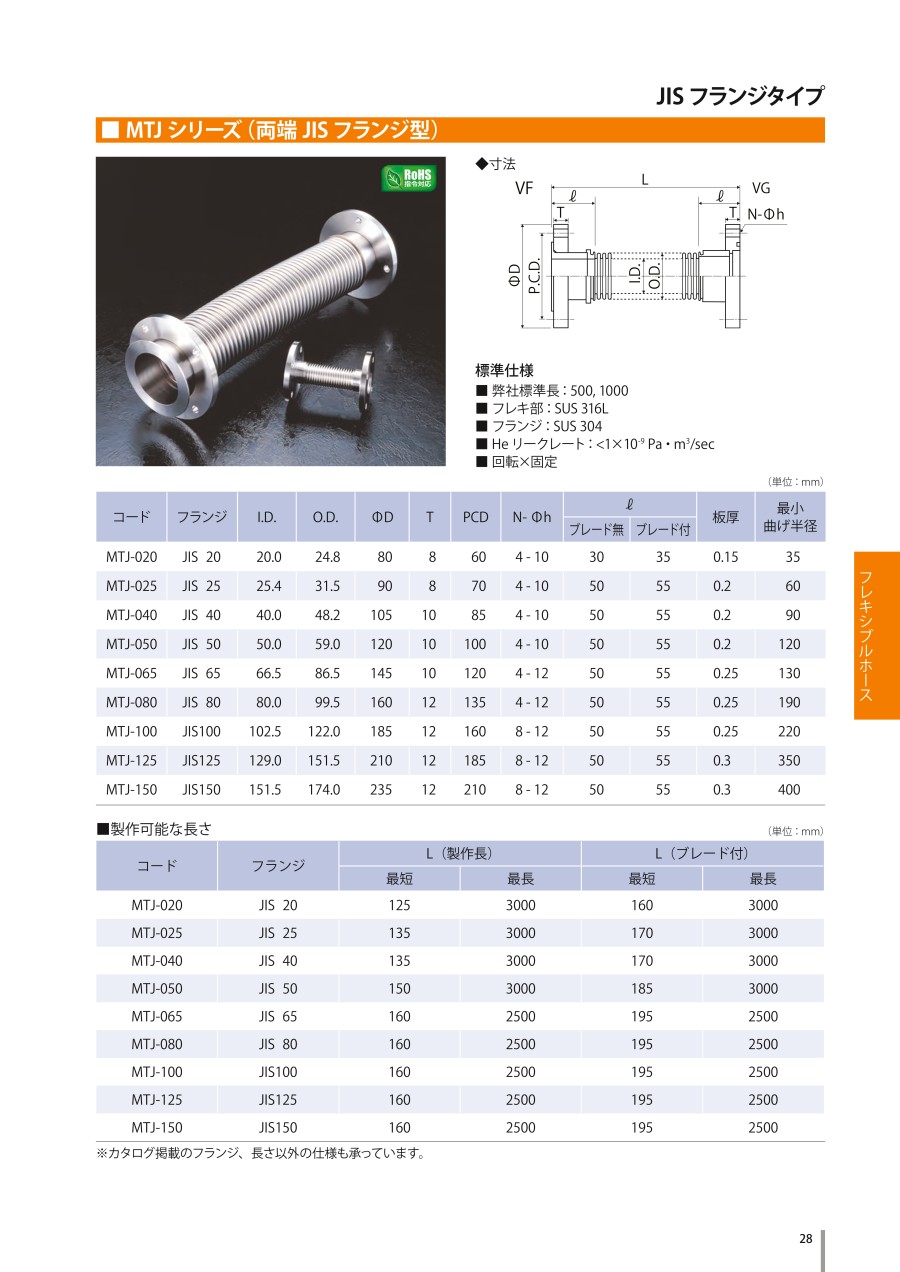

寸法図

寸法図

コードフランジ
サイズ
I.D.O.D.DTPCDN-φhL1板厚最小
曲げ半径
ブレード
ブレード
MTJ-020JIS2020.024.8808604-1030350.1535
MTJ-025JIS2525.431.5908704-1050550.260
MTJ-040JIS4040.048.210510854-1050550.290
MTJ-050JIS5050.059.0120101004-1050550.2120
MTJ-065JIS6566.586.5145101204-1250550.25130
MTJ-080JIS8080.099.5160121354-1250550.25190
MTJ-100JIS100102.5122.0185121608-1250550.25220
MTJ-125JIS125129.0151.5210121858-1250550.3350
MTJ-150JIS150151.5174.0235122108-1250550.3400

JISフランジタイプ一覧

この商品の使用上の注意について

製作可能な長さ

コードフランジ
サイズ
L(製作長)L(ブレード付)
最短最長最短最長
MTJ-020JIS201253,0001603,000
MTJ-025JIS251353,0001703,000
MTJ-040JIS401353,0001703,000
MTJ-050JIS501503,0001853,000
MTJ-065JIS651602,5001952,500
MTJ-080JIS801602,5001952,500
MTJ-100JIS1001602,5001952,500
MTJ-125JIS1251602,5001952,500
MTJ-150JIS1501602,5001952,500

製作可能長さ一覧

  • ※ 曲げてご使用になる場合は、ホース外径(O.D.)以上の直線長が必要です。
  • ※ 繋ぎ形状での製作が可能です。(最長: 20,000mm、MTK-050以上: 10,000mm、ブレード付: 10,000mm)

型番リスト

表示件数
型番
MTJ-0400500

内径

(Φ)

外径

(Φ)

最小曲げ半径

(mm)

フランジ

長さ L

RoHS?最小発注数量
40
48.2
90
JIS40
500
10
1個
通常単価(税別) (税込単価)
通常出荷日
40,084
( 44,092 )
9日目

詳細情報

基本情報

両端にJISフランジが両端に溶接されたフレキシブルホース。
【特長】
・ベローズ雰囲気が内側真空、外側大気用として利用可能。
・JISフランジのサイズが(VG/VF)20~150の豊富なバリエーション。
・温度は250℃未満、寿命は10000回まで使用できる。
・真空用途に適したメタルホースで山の高さ、ピッチを均一に成形で永久ひずみが少ない。
・振動吸収性が優れて、真空到達時間がパイプと同等。
【用途】
・超高真空環境での排気ラインに最適。

この商品に近い類似品がありませんでした。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

フレキシブルホース MTJ(両端JISフランジ型)の型番MTJ-0400500のページです。 型番MTJ-0400500に関する仕様情報を記載しております。
フレキシブルホース MTJ(両端JISフランジ型)のレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Q使用環境に合わせた、形状の変更など、カスタム対応は可能ですか?
A
可能です。別途、VONAサポートセンター(0120-343-256)までご相談ください。
Q繰り返し曲げで使用できますか?
A
製品の特性上、繰り返し曲げの使用は出来ません。
