成形ベローズ MFP（両端パイプエンド）

Name: 成形ベローズ MFP（両端パイプエンド）
Brand: ミラプロ
SKU: 221000561579
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 11,254円～29,948円

税込単価: 12,379円～32,943円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

両端に溶接用パイプが溶接された成形ベローズ。【特長】・ベローズ雰囲気が内側真空、外側大気用で使用できる...

詳細を確認

44.0

よく一緒に見られています

ミラプロ

成形ベローズ（NWフランジ）

通常価格(税別)： 7,997円 (税込価格：8,797円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミラプロ

成形ベローズ MFO（KFフランジ×パイプ）

通常価格(税別)： 10,490円 (税込価格：11,539円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

成形ベローズ MFP （両端パイプエンド）の寸法図

製品仕様

圧力条件内側:真空、外側:大気圧
温度: 250℃
ヘリウムリークレート: 1×10^-9Pa・m³/sec
材質ベローズ部:SUS316L、フランジ部:SUS316
保証寿命: 10,000 回

規格表

型番	サイズ	φA	B1	B0	t	L1	L2	K	A_e
MFP-025	パイプ 20A	27.2	22.5	33.0	0.15	95	85-100	9.8	6.2
MFP-040	パイプ 32A	42.7	42.7	58.0	0.15	105	90-120	5.9	20.1
MFP-050	パイプ 50A	60.5	49.5	65.0	0.15	115	100-130	5.9	26.0
MFP-065	パイプ 65A	76.3	61.0	80.0	0.15	120	100-130	5.9	39.5
MFP-080	パイプ 80A	89.1	89.7	109.0	0.15	130	110-150	5.9	77.8
MFP-100	パイプ 100A	114.3	105.5	125.0	0.15	130	110-150	7.8	105.2

L1: 標準面間寸法
L2: 作動範囲
K（N/mm）: ばね定数
Ae（cm²）: 有効面積

型番リスト

表示件数

型番

内径

(Φ)

外径

(Φ)

パイプサイズ

面間寸法 L

RoHS?

最小発注数量

22.5	33	パイプ20A	95	10	1個
42.7	58	パイプ32A	105	10	1個
49.5	65	パイプ50A	115	10	1個
61	80	パイプ65A	120	10	1個
89.7	109	パイプ80A	130	10	1個
105.5	125	パイプ100A	130	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,254円 ( 12,379円 )	在庫品1日目当日出荷可能
14,012円 ( 15,413円 )	在庫品1日目当日出荷可能
15,045円 ( 16,550円 )	19日目
17,506円 ( 19,257円 )	9日目
29,727円 ( 32,700円 )	9日目
29,948円 ( 32,943円 )	9日目

詳細情報

基本情報

基本情報

両端に溶接用パイプが溶接された成形ベローズ。
【特長】
・ベローズ雰囲気が内側真空、外側大気用で使用できる。
・温度は250℃未満まで、寿命は10000回まで使用可能。
・片側をパイプエンドとすることで、様々な形状のフランジを溶接可能。
・真空配管との接合も行えて、設計の自由度が高まる。
【用途】
・真空配管の誤差吸収、振動吸収に利用可能。

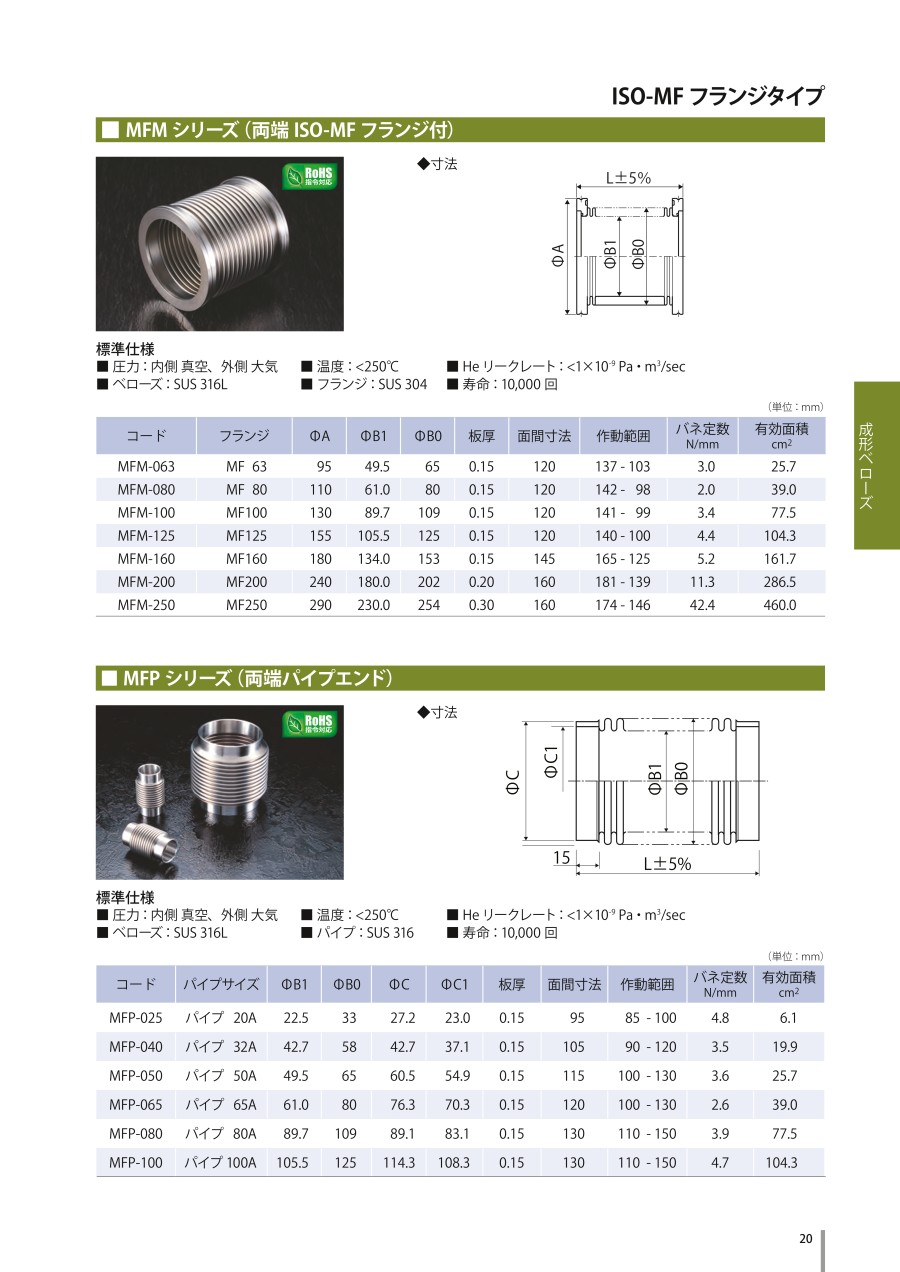

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミラプロ
NWブランクフランジ
パイプエンドにKFフランジを溶接する際に、追加工を施すことで、使用できます。
ミスミ
真空配管部品　NW(KF)フレキシブルチューブ
高真空装置に使用される配管部品です。
ミスミ
真空配管用継手　メネジアダプタ
管用テーパーめねじと接続できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

成形ベローズ MFP（両端パイプエンド）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ベローズ交換

満足度：4.02017/12/19

既存のベローズが破損したため交換用として使用しました。肉厚が薄いためかベローズがかなり柔らかいです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q使用環境に合わせた、形状の変更など、カスタム対応は可能ですか？

可能です。別途ご相談ください。
