成形ベローズ MFJ（両端JISフランジ）

Name: 成形ベローズ MFJ（両端JISフランジ）
Brand: ミラプロ
SKU: 221000561524
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 11,254円～51,440円

税込単価: 12,379円～56,584円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミラプロ

成形ベローズ（NWフランジ）

通常価格(税別)： 7,997円 (税込価格：8,797円)

通常出荷日：在庫品1日目

両端JIS（VG、VF）フランジの成形ベローズ。【特長】・ベローズ雰囲気が内側...

詳細情報を確認する

種類
成形ベローズ
接続部種類
JISフランジ
接続部詳細
両端JISフランジ＜固定＞付
使用流体
空気(真空)
ベローズ材質
SUS316L
フランジ材質
SUS304

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

ベローズ：SUS304。フランジ：SUS304。※両端フランジ形状：JISB22-VG×VF。

規格表

(単位:mm)

型番	フランジ	φA	B1	B0	t	L1	L2	K	A_e
MFJ-020	JIS20A	80	22.5	33	0.15	60	54-64	14.7	6.2
MFJ-025	JIS25A	90	28	40	0.15	65	57-70	10.8	9.2
MFJ-040	JIS40A	105	42.7	58	0.15	90	74-100	5.9	20.1
MFJ-050	JIS50A	120	49.5	65	0.15	105	85-118	5.9	26.1
MFJ-065	JIS65A	145	61	80	0.15	110	83-128	4.9	39.5
MFJ-080	JIS80A	160	77	95	0.15	110	89-124	6.9	58.5
MFJ-100	JIS100A	185	105.5	125	0.15	110	88-124	8.8	105.2
MFJ-125	JIS125A	210	134	153	0.15	100	82-112	10.8	162.4
MFJ-150	JIS150A	235	156.5	176	0.15	100	82-112	14.7	217.9
MFJ-200	JIS200A	300	204	240	0.3	125	145-105	14.7	387.1
MFJ-250	JIS250A	350	254	290	0.3	125	140-102	21.9	581.1

型番リスト

表示件数

型番

内径

(Φ)

外径

(Φ)

フランジ

面間寸法 L

RoHS?

最小発注数量

22.5	33	JIS20A	60	10	1個
28	40	JIS25A	65	10	1個
42.7	58	JIS40A	90	10	1個
49.5	65	JIS50A	105	10	1個
61	80	JIS65A	110	10	1個
77	95	JIS80A	110	10	1個
105.5	125	JIS100A	110	10	1個
134	153	JIS125A	100	10	1個
156.5	176	JIS150A	100	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,254円 ( 12,379円 )	在庫品1日目当日出荷可能
13,597円 ( 14,957円 )	19日目
18,616円 ( 20,478円 )	19日目
20,717円 ( 22,789円 )	在庫品1日目当日出荷可能
24,773円 ( 27,250円 )	19日目
26,711円 ( 29,382円 )	在庫品1日目当日出荷可能
34,045円 ( 37,450円 )	在庫品1日目当日出荷可能
45,173円 ( 49,690円 )	19日目
51,440円 ( 56,584円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

両端JIS（VG、VF）フランジの成形ベローズ。
【特長】
・ベローズ雰囲気が内側真空、外側大気用で使用可能。
・JIS（VG、VF）フランジ20～250まで、豊富なバリエーションを用意。
・温度は250℃未満まで使用可能。
・寿命は10,000回まで使用可能。
・使用に合わせた山数の実現が可能。
【用途】
・真空配管の誤差吸収、振動吸収に使用できる。

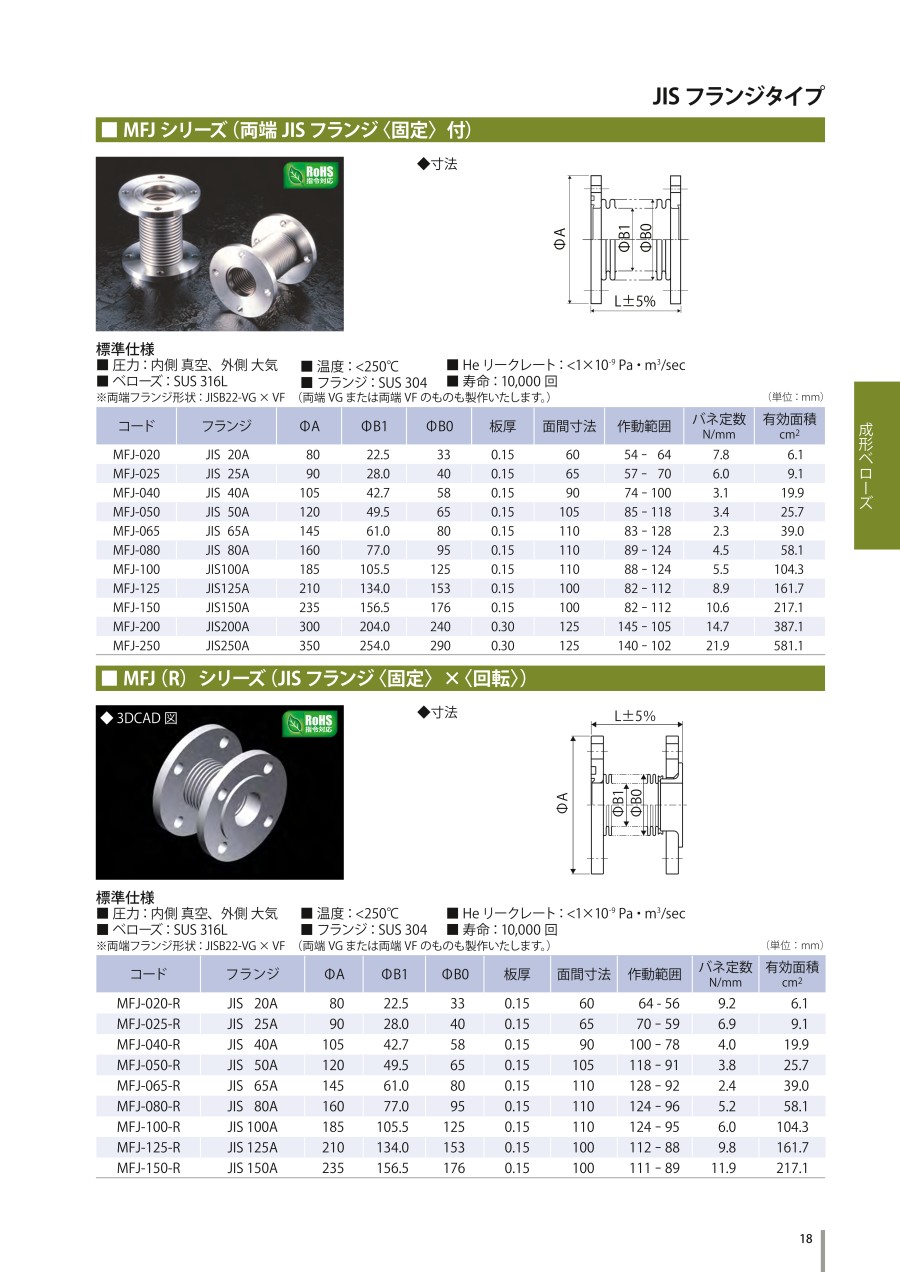

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミラプロ
JIS真空フランジ（VG）
接続可能部品です。
ミラプロ
JIS真空フランジ（VF）
接続可能部品です。
ミスミ
真空配管部品　NW(KF)フレキシブルチューブ
高真空装置に使用される配管部品です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

成形ベローズ MFJ（両端JISフランジ）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

設備

満足度：4.02022/02/09

この商品は設備に使用しました。フランジで止めて固定する感じで使用しています。普段からこの商品のメーカーの物は多用している...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q全長の変更は可能でしょうか？

可能です。別途VONAサポートセンター（0120-343-256）までお問い合わせください。
