回転フランジ（ISO-MF フランジタイプ）
- 通常単価(税別)
- 41,152円
- 税込単価
- 45,267円
組立時の誤差吸収や施工性向上に必要な真空配管部品（ISO-MF規格）。【特長】...
詳細情報を確認するMCM-3200の仕様・寸法情報
商品情報
フランジサイズが63～250まである、バリエーション豊富な真空配管部品（ISO-MF規格）
ISO1609によるMFフランジは、クロウクランプによる連結で、組立時の誤差吸収や施工性向上で使用される。

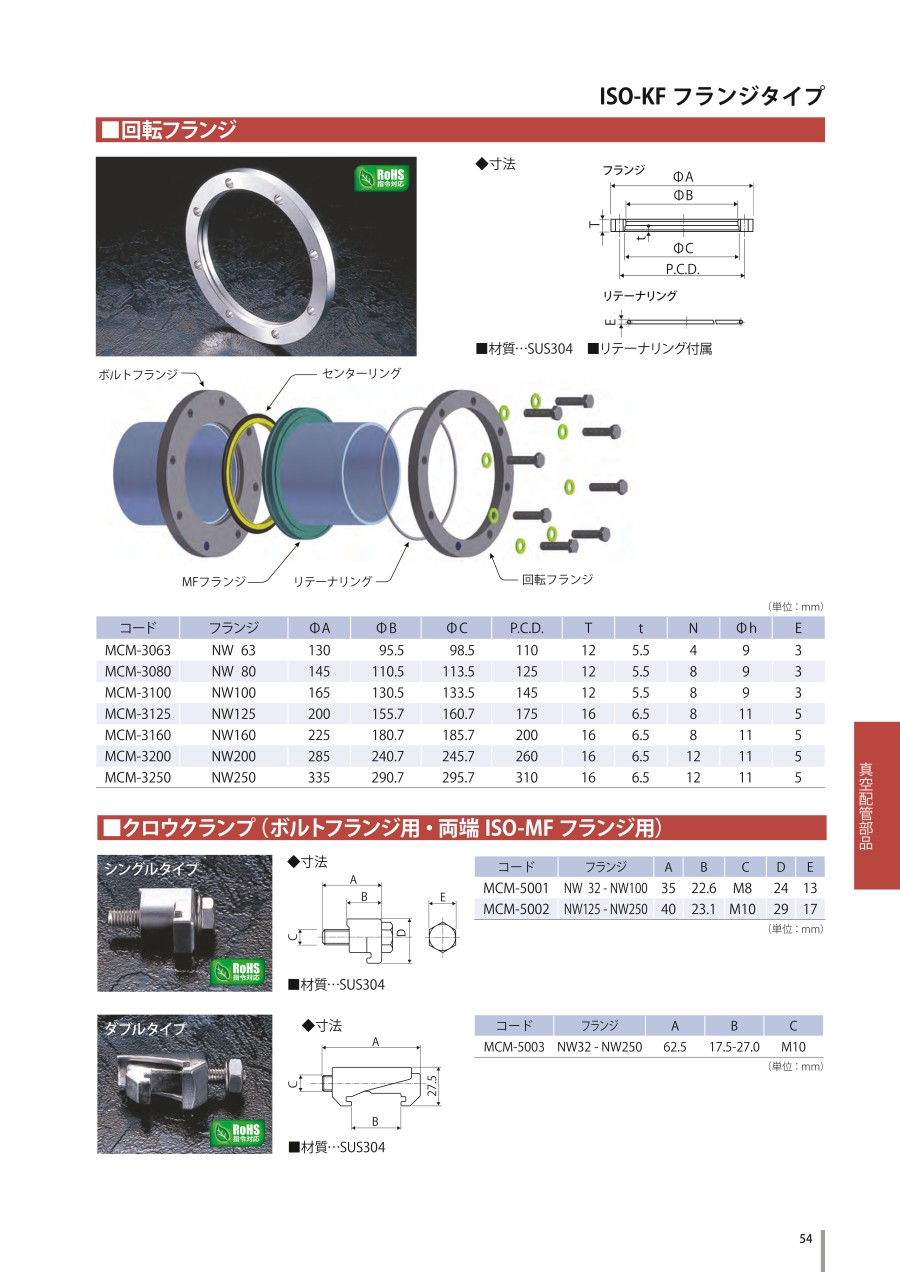

回転フランジ（ISO-MF フランジタイプ）の外形図と寸法について
回転フランジ（ISO-MF フランジタイプ）の寸法図
回転フランジ（ISO-MF フランジタイプ）の側面図
| コード | フランジサイズ | φA | φB | φC | PCD | T | t | N | φh | E |
|---|---|---|---|---|---|---|---|---|---|---|
| MCM-3063 | NW63 | 130 | 95.5 | 98.5 | 110 | 12 | 5.5 | 4 | 9 | 3 |
| MCM-3080 | NW80 | 145 | 110.5 | 113.5 | 125 | 12 | 5.5 | 8 | 9 | 3 |
| MCM-3100 | NW100 | 165 | 130.5 | 133.5 | 145 | 12 | 5.5 | 8 | 9 | 3 |
| MCM-3125 | NW125 | 200 | 155.7 | 160.7 | 175 | 16 | 6.5 | 8 | 11 | 5 |
| MCM-3160 | NW160 | 225 | 180.7 | 185.7 | 200 | 16 | 6.5 | 8 | 11 | 5 |
| MCM-3200 | NW200 | 285 | 240.7 | 245.7 | 260 | 16 | 6.5 | 12 | 11 | 5 |
| MCM-3250 | NW250 | 335 | 290.7 | 295.7 | 310 | 16 | 6.5 | 12 | 11 | 5 |
この商品の使用方法について
回転フランジを使用した組立図
詳細情報
基本情報
組立時の誤差吸収や施工性向上に必要な真空配管部品（ISO-MF規格）。
【特長】
・NWセンターリングがセットで使える。
・フランジは63～250まで、豊富なバリエーションを用意。
・材質はSUS304で、リテーナーリングが付属している。
【用途】
・ボルトフランジ、ISO-MFフランジの結合時に。
