ボルトフランジ（ISO-MF フランジタイプ）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 3,997円～38,628円

税込単価: 4,397円～42,491円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ISO1609による、ISOフランジ。【特長】・フランジサイズはNW25～NW...

フランジ形状
標準
フランジ種類
ボルトフランジ（BT）
規格
ISO規格（MF/BT）
同径・異径
同径
材質
ステンレス
材質詳細
SUS304

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ISO ボルトフランジの外形図と寸法

ISOボルトフランジ。

ISO ボルトフランジの外形図。材質:SUS304。

単位:mm

コード	フランジ	接続パイプ	φA	φB	P.C.D.	T	t	N（箇所）	φh
MCM-1025	NW25	20A(φ27.2)	70	26.2	55	8	3	4	6.6
MCM-1032	NW32	25A(φ34.0)	90	34.2	70	8	3	4	9.0
MCM-1040	NW40	32A(φ42.7)	100	41.2	80	12	7	4	9.0
MCM-1050	NW50	40A(φ48.6)	110	52.2	90	12	7	4	9.0
MCM-1063	NW63	50A(φ60.5)	130	70.2	110	12	5	4	9.0
MCM-1080	NW80	65A(φ76.3)	145	83.0	125	12	5	8	9.0
MCM-1100	NW100	90A(φ101.6)	165	102.0	145	12	5	8	9.0
MCM-1125	NW125	100A(φ114.3)	200	127.2	175	16	9	8	11.0
MCM-1160	NW160	125A(φ139.8)	225	153.2	200	16	9	8	11.0
MCM-1200	NW200	200A(φ216.3)	285	214.0	260	16	9	12	11.0

型番リスト

表示件数

型番

フランジサイズ（呼び）	接続パイプ	RoHS?	最小発注数量

ISO25	20A(φ27.2)	10	1個
ISO32	25A(φ34.0)	10	1個
ISO40	32A(φ42.7)	10	1個
ISO50	40A(φ48.6)	10	1個
ISO63	50A(φ60.5)	10	1個
ISO80	65A(φ76.3)	10	1個
ISO200	200A(φ216.3)	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,997円 ( 4,397円 )	76日目
5,000円 ( 5,500円 )	76日目
9,416円 ( 10,358円 )	19日目
10,701円 ( 11,771円 )	19日目
9,797円 ( 10,777円 )	76日目
11,972円 ( 13,169円 )	76日目
38,628円 ( 42,491円 )	19日目

詳細情報

基本情報

基本情報

ISO1609による、ISOフランジ。
【特長】
・フランジサイズはNW25～NW200まで、豊富なバリエーションを用意。
・シングルクロウクランプを使用することで、真空チャンバーに配管フランジを直接連結することができ、部品点数の低減や省スペース化のアイテムとしてご活用いただけます。
・カタログ品のほか、ご使用の環境の合わせた特殊な形状についても設計・製造を承っています。
【用途】
・ボルトフランジ同士またはボルトフランジとMFフランジでNWセンターリングを挟み、クロウクランプで固定。

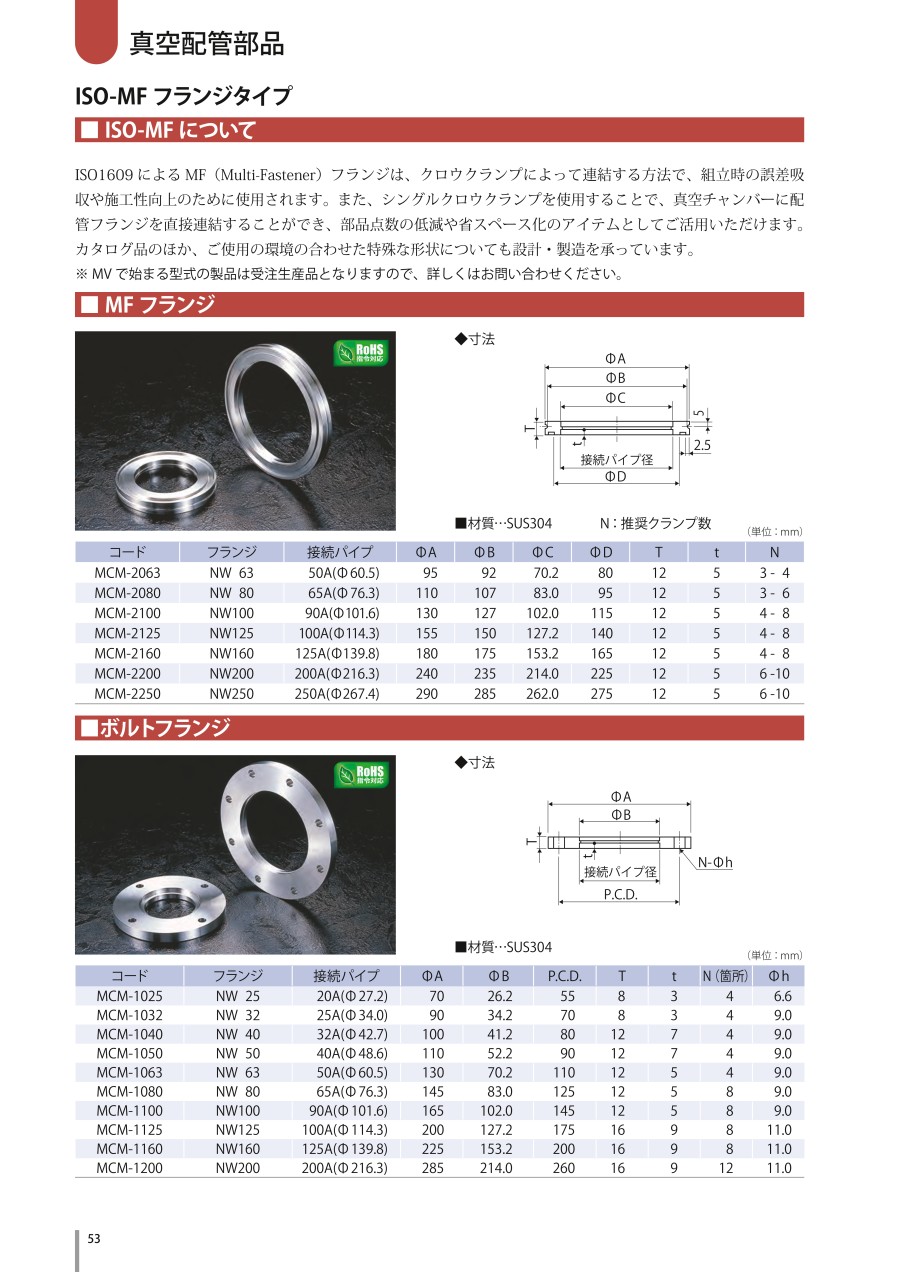

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミラプロ
NWセンターリング（ISO-KF フランジタイプ）
セットで必要となる真空配管用のNWセンターリングです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボルトフランジ（ISO-MF フランジタイプ）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qクランプの取り扱っておられますか？

弊社製クロウクランプも用意しております。
