R型エルボ（JIS フランジタイプ）

R型エルボ（JIS フランジタイプ） MVEJ-100
通常単価(税別)
57,295円
税込単価
63,025円
通常出荷日：在庫品1日目当日出荷可能

真空配管用のJIS（VF）-JIS（VG）のエルボ型継手。【特長】・豊富なバリエーション。両端フランジ...

詳細を確認

よく一緒に見られています

変換アダプタ（KFフランジ／VF・VGフランジ）

ミラプロ

変換アダプタ（KFフランジ／VF・VGフランジ）
通常価格(税別)： 19,100円 (税込価格：21,010円)

通常出荷日：在庫品1日目

型番:

MVEJ-100
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

MVEJ-100の仕様・寸法情報

種類
継手
規格
JIS規格
継手種類
エルボ
同径・異径
同径
フランジサイズ（呼び）1
JIS100
材質
ステンレス
管外径(mm)
114.3
継手種類詳細
R型エルボ
材質詳細
SUS304
表面処理
G.B.B.
RoHS?
10
-
-

商品情報

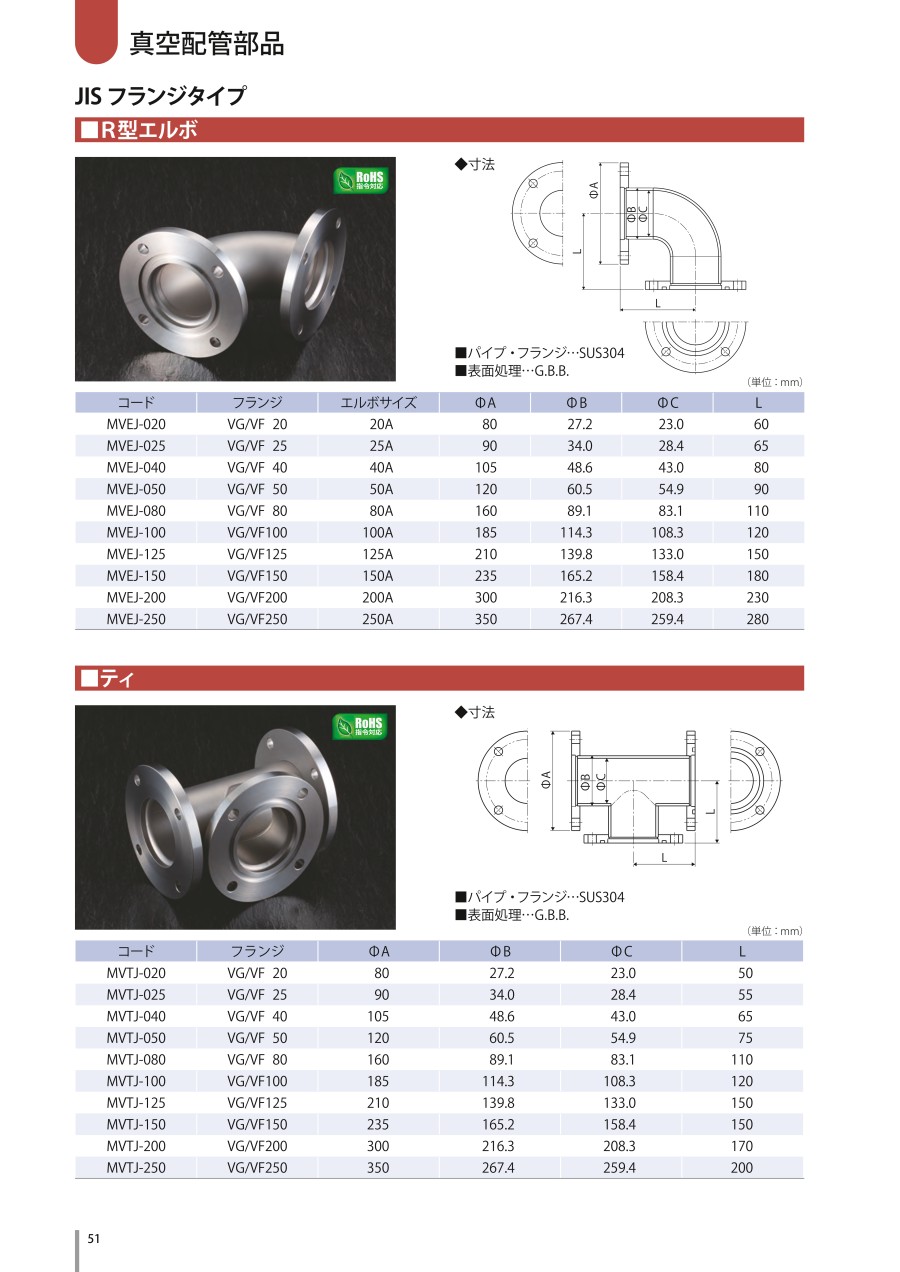

外形図

R型エルボの外形図。 パイプ・フランジ:SUS304。 表面処理:G.B.B。

製品仕様

パイプ・フランジ:SUS304。
表面処理:G.B.B。

規格表

(単位:mm)

型番フランジエルボサイズφAφBφCL
MVEJ020VG/VF2020A8027.223.060
MVEJ025VG/VF2525A9034.028.465
MVEJ040VG/VF4040A10548.643.080
MVEJ050VG/VF5050A12060.554.990
MVEJ080VG/VF8080A16089.183.1110
MVEJ100VG/VF100100A185114.3108.3120
MVEJ125VG/VF125125A210139.8133.0150
MVEJ150VG/VF150150A235165.2158.4180
MVEJ200VG/VF200200A300216.3208.3230
MVEJ250VG/VF250250A350267.4259.4280

型番リスト

表示件数
  • 1
    • 型番
    MVEJ-100

    フランジサイズ（呼び）1

    管外径

    (mm)

    		RoHS?最小発注数量
    JIS100
    114.3
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    57,295円
    ( 63,025円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    真空配管用のJIS（VF）-JIS（VG）のエルボ型継手。
    【特長】
    ・豊富なバリエーション。両端フランジはVG／VF20～250を用意。
    ・L型エルボに比べ、コンダクタンスが良く省スペース。
    ・幅広い真空製品に採用されているJIS B2290:1998による寸法および品質の「JISフランジ」。
    【用途】
    ・フランジ形状がJIS（VF、VF）の真空配管ラインを、手軽かつ、安価に90度曲げを行うための継手。
    ・省スペース化や取り合い部の制約の課題解決に貢献。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    R型エルボ（JIS フランジタイプ）の型番MVEJ-100のページです。 型番MVEJ-100に関する仕様情報を記載しております。
    R型エルボ（JIS フランジタイプ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q使用環境に合わせた、形状の変更など、カスタム対応は可能ですか？
    A
    可能です。別途VONAサポートセンター（0120-343-256）までお問い合わせください。
