メカニカル部品技術窓口
ニップル（JIS フランジタイプ）
- 通常単価(税別)
- 44,423円
- 税込単価
- 48,865円
通常出荷日：在庫品1日目当日出荷可能
両端JIS（VG、VF）フランジのニップル。【特長】・JIS（VG、VF）フランジ20～250まで、豊...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
MVIJ-100の仕様・寸法情報
商品情報
ニップルの外形図と寸法
ニップル。
ニップルの外形図。
パイプ・フランジ: SUS304。
表面処理: G.B.B.
単位:mm
| コード | フランジ | φA | φB | φC | L |
|---|---|---|---|---|---|
| MVIJ-020 | VG/VF20 | 80 | 27.2 | 23.0 | 100 |
| MVIJ-025 | VG/VF25 | 90 | 34.0 | 28.4 | 110 |
| MVIJ-040 | VG/VF40 | 105 | 48.6 | 43.0 | 120 |
| MVIJ-050 | VG/VF50 | 120 | 60.5 | 54.9 | 120 |
| MVIJ-080 | VG/VF80 | 160 | 89.1 | 83.1 | 220 |
| MVIJ-100 | VG/VF100 | 185 | 114.3 | 108.3 | 240 |
| MVIJ-125 | VG/VF125 | 210 | 139.8 | 133.0 | 300 |
| MVIJ-150 | VG/VF150 | 235 | 165.2 | 158.4 | 300 |
| MVIJ-200 | VG/VF200 | 300 | 216.3 | 208.3 | 300 |
| MVIJ-250 | VG/VF250 | 350 | 267.4 | 259.4 | 300 |
詳細情報
基本情報
両端JIS（VG、VF）フランジのニップル。
【特長】
・JIS（VG、VF）フランジ20～250まで、豊富なバリエーションを用意。
【用途】
・既設配管ラインの延長用継手として使用。

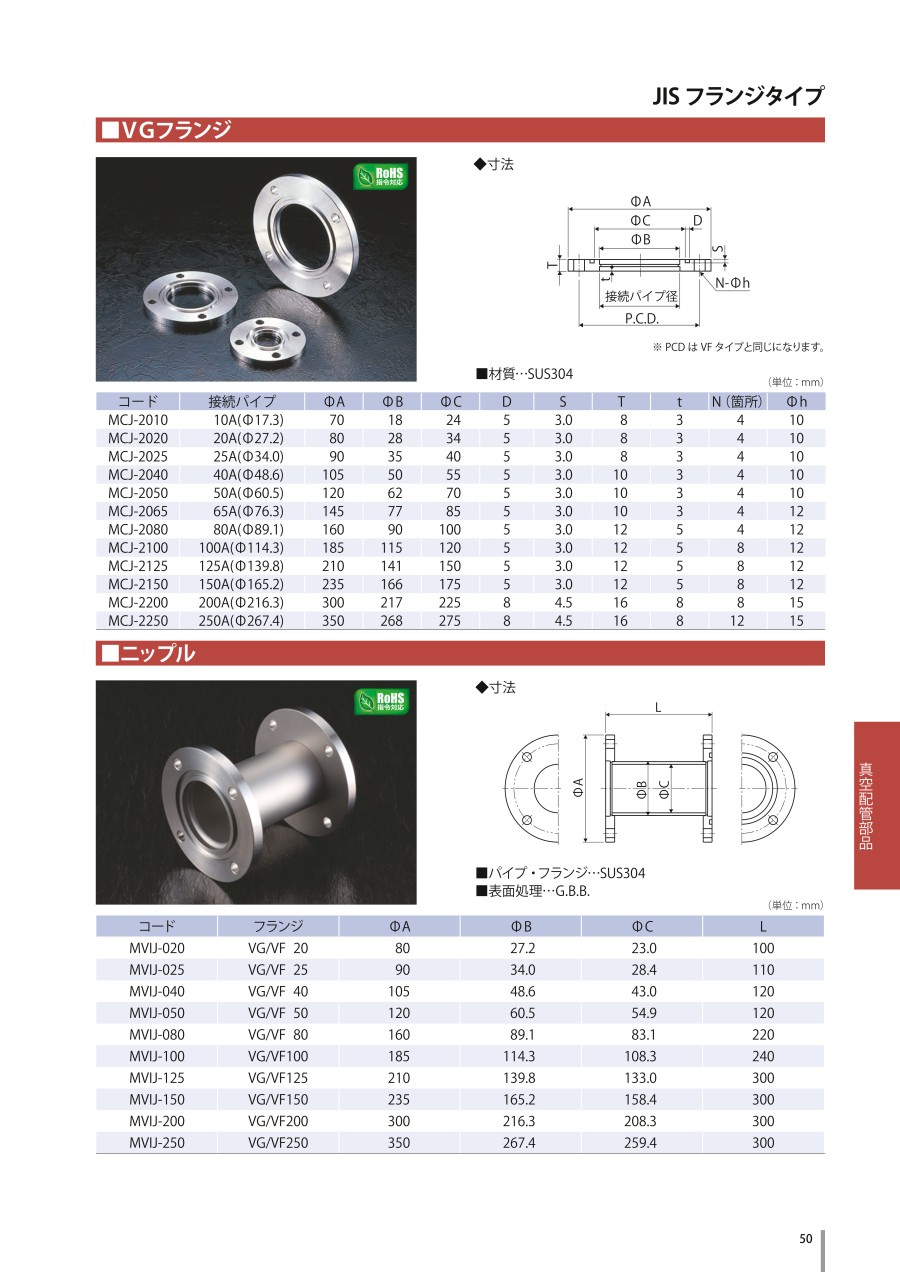

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ニップル（JIS フランジタイプ）の型番MVIJ-100のページです。
型番MVIJ-100に関する仕様情報を記載しております。
ニップル（JIS フランジタイプ）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q全長の変更は可能でしょうか？
A
可能です。別途VONAサポートセンター（0120-343-256）までお問い合わせください。
