JIS真空フランジ（VF）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,534円～41,268円
- 税込単価
- 4,987円～45,395円
真空配管用のJIS（VF）フランジ。【特長】・小口径（VF10）～大口径（VF...
詳細情報を確認する未確定：候補が11型番あります。
商品情報
外形図
製品仕様
フランジ種類と説明
| 区分け | 呼び方 | 説明 |
|---|---|---|
| JISフランジ | VG、VFフランジ | 日本工業規格（JIS）による寸法、品質を制定 |
| ISO-MFフランジ | MF、ボルト、回転フランジ | ISOによる寸法、品質を制定 |
| コンフラットフランジ | コンフラットフランジ | 加速器など、超高真空を目的として使用される。（アネルバ製、アルバック製など） |

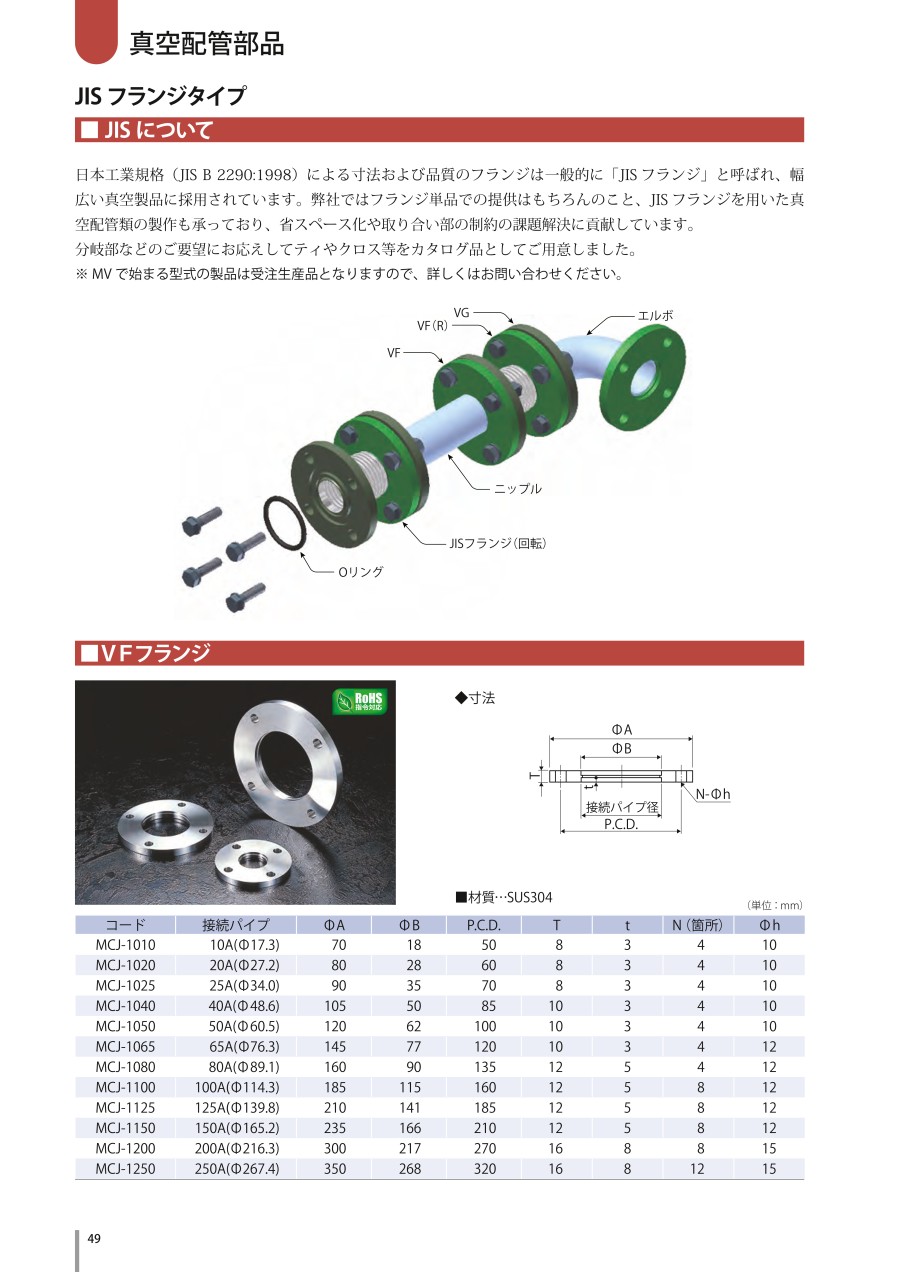

規格表
単位:mm
| 型番 | 接続パイプ | φA | φB | P.C.D. | T | t | N（箇所） | φh |
|---|---|---|---|---|---|---|---|---|
| MCJ-1010 | 10A(φ17.3) | 70 | 18 | 50 | 8 | 3 | 4 | 10 |
| MCJ-1020 | 20A(φ27.2) | 80 | 28 | 60 | 8 | 3 | 4 | 10 |
| MCJ-1025 | 25A(φ34.0) | 90 | 35 | 70 | 8 | 3 | 4 | 10 |
| MCJ-1040 | 40A(φ48.6) | 105 | 50 | 85 | 10 | 3 | 4 | 10 |
| MCJ-1050 | 50A(φ60.5) | 120 | 62 | 100 | 10 | 3 | 4 | 10 |
| MCJ-1065 | 65A(φ76.3) | 145 | 77 | 120 | 10 | 3 | 4 | 12 |
| MCJ-1080 | 80A(φ89.1) | 160 | 90 | 135 | 12 | 5 | 4 | 12 |
| MCJ-1100 | 100A(φ114.3) | 185 | 115 | 160 | 12 | 5 | 8 | 12 |
| MCJ-1125 | 125A(φ139.8) | 210 | 141 | 185 | 12 | 5 | 8 | 12 |
| MCJ-1150 | 150A(φ165.2) | 235 | 166 | 210 | 12 | 5 | 8 | 12 |
| MCJ-1200 | 200A(φ216.3) | 300 | 217 | 270 | 16 | 8 | 8 | 15 |
| MCJ-1250 | 250A(φ267.4) | 350 | 268 | 320 | 16 | 8 | 12 | 15 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,778円 ( 5,256円 ) | 9日目 |
6,126円 ( 6,739円 ) | 9日目 |
4,534円 ( 4,987円 ) | 在庫品1日目当日出荷可能 |
5,289円 ( 5,818円 ) | 在庫品1日目当日出荷可能 |
6,997円 ( 7,697円 ) | 在庫品1日目当日出荷可能 |
7,525円 ( 8,278円 ) | 在庫品1日目当日出荷可能 |
9,989円 ( 10,988円 ) | 在庫品1日目当日出荷可能 |
11,084円 ( 12,192円 ) | 39日目 |
13,899円 ( 15,289円 ) | 在庫品1日目当日出荷可能 |
29,525円 ( 32,478円 ) | 39日目 |
41,268円 ( 45,395円 ) | 39日目 |
詳細情報
基本情報
真空配管用のJIS（VF）フランジ。
【特長】
・小口径（VF10）～大口径（VF250）まで豊富なバリエーションを用意。
・主力サイズ（VG25～100）。
【用途】
・OリングをVG、VFフランジではさみ、ボルト締めし、シールするためのフランジ。
ご注意
- サイズによってN箇所数が異なります。詳細はメーカーカタログをご確認ください。
カタログ
商品担当おすすめ
JIS真空フランジ（VF）のレビュー
当社製品の真空タンク給排口に利用
3
3.02019/08/08
当社で設計・製造している薬品移送用タンクの給排口に使用しています。移送用にタンク内を真空にして、薬品をタンク内に移送して...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QNWフランジ以外の使い分けを教えてください。
A
上記「フランジ種類と説明」の表をご参照ください。
