NWレジューサー
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 5,489円～15,684円
- 税込単価
- 6,038円～17,252円
真空配管用のNWサイズ変換継手。【特長】・NW16～NW100まで、変換可能な...
詳細情報を確認する未確定：候補が12型番あります。
商品情報

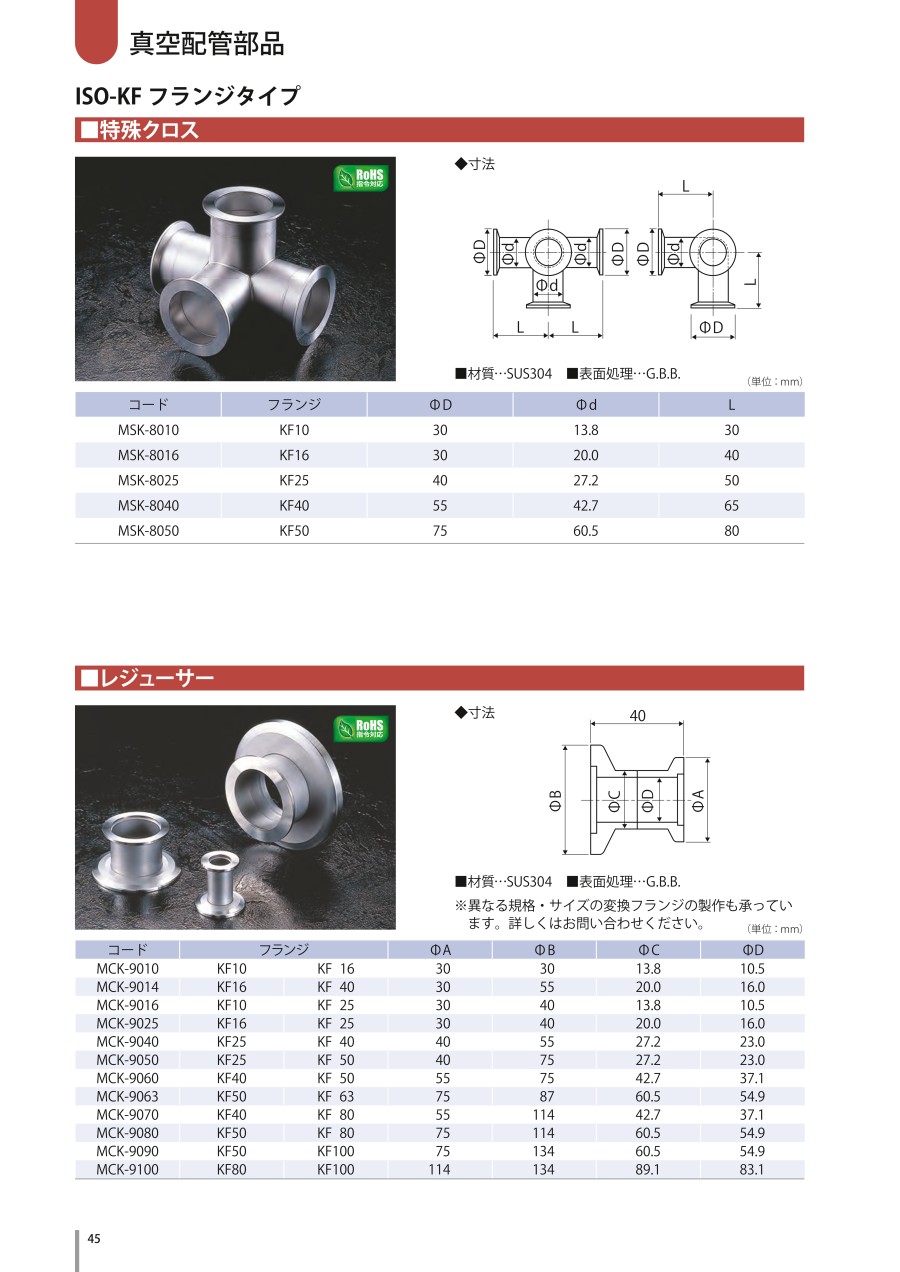

外形図
製品仕様
材質:SUS304。表面処理:G.B.B.。
規格表
（単位:mm）
| 型番 | フランジ | φA | φB | φC | φD | |
|---|---|---|---|---|---|---|
| MCK-9010 | KF10 | KF16 | 30 | 30 | 13.8 | 10.5 |
| MCK-9014 | KF16 | KF40 | 30 | 55 | 20.0 | 16.0 |
| MCK-9016 | KF10 | KF25 | 30 | 40 | 13.8 | 10.5 |
| MCK-9025 | KF16 | KF25 | 30 | 40 | 20.0 | 16.0 |
| MCK-9040 | KF25 | KF40 | 40 | 55 | 27.2 | 23.0 |
| MCK-9050 | KF25 | KF50 | 40 | 75 | 27.2 | 23.0 |
| MCK-9060 | KF40 | KF50 | 55 | 75 | 42.7 | 37.1 |
| MCK-9063 | KF63 | KF50 | 75 | 87 | 60.5 | 54.9 |
| MCK-9070 | KF40 | KF80 | 55 | 114 | 42.7 | 37.1 |
| MCK-9080 | KF50 | KF80 | 75 | 114 | 60.5 | 54.9 |
| MCK-9090 | KF50 | KF100 | 75 | 134 | 60.5 | 54.9 |
| MCK-9100 | KF80 | KF100 | 114 | 134 | 89.1 | 83.1 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,489円 ( 6,038円 ) | 在庫品1日目当日出荷可能 |
8,380円 ( 9,218円 ) | 在庫品1日目当日出荷可能 |
5,489円 ( 6,038円 ) | 在庫品1日目当日出荷可能 |
7,995円 ( 8,795円 ) | 在庫品1日目当日出荷可能 |
9,244円 ( 10,168円 ) | 在庫品1日目当日出荷可能 |
6,889円 ( 7,578円 ) | 在庫品1日目当日出荷可能 |
7,620円 ( 8,382円 ) | 在庫品1日目当日出荷可能 |
14,119円 ( 15,531円 ) | 15日目 |
13,899円 ( 15,289円 ) | 在庫品1日目当日出荷可能 |
12,823円 ( 14,105円 ) | 在庫品1日目当日出荷可能 |
15,247円 ( 16,772円 ) | 在庫品1日目当日出荷可能 |
15,684円 ( 17,252円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
真空配管用のNWサイズ変換継手。
【特長】
・NW16～NW100まで、変換可能な豊富なバリエーションを用意。
・真空配管用のNWレデューサー。
【用途】
・フランジ形状がNWフランジの真空配管ラインを、手軽かつ、安価にサイズ変更するための継手。
カタログ
商品担当おすすめ
NWレジューサーのレビュー
外販設備付帯配管に使用
4
4.02020/08/05
外販設備付帯配管に対し継手として使用しています。導入草創期の選定にあたり利用環境や接続形態、サイズ、素材に至るまで種々吟...もっと読む
1人が参考にしています。
よくあるご質問（FAQ）
Q使用環境に合わせた、形状の変更など、カスタム対応は可能ですか？
A
可能です。別途VONAサポートセンター（0120-343-256）までお問い合わせください。
