メカニカル部品技術窓口
NWクロス（KFフランジタイプ）
- 通常単価(税別)
- 9,997円～37,835円
- 税込単価
- 10,997円～41,619円
両端にNFフランジが溶接されたクロス型真空配管用継手。【特長】・豊富なバリエー...
詳細情報を確認する未確定：候補が7型番あります。
商品情報

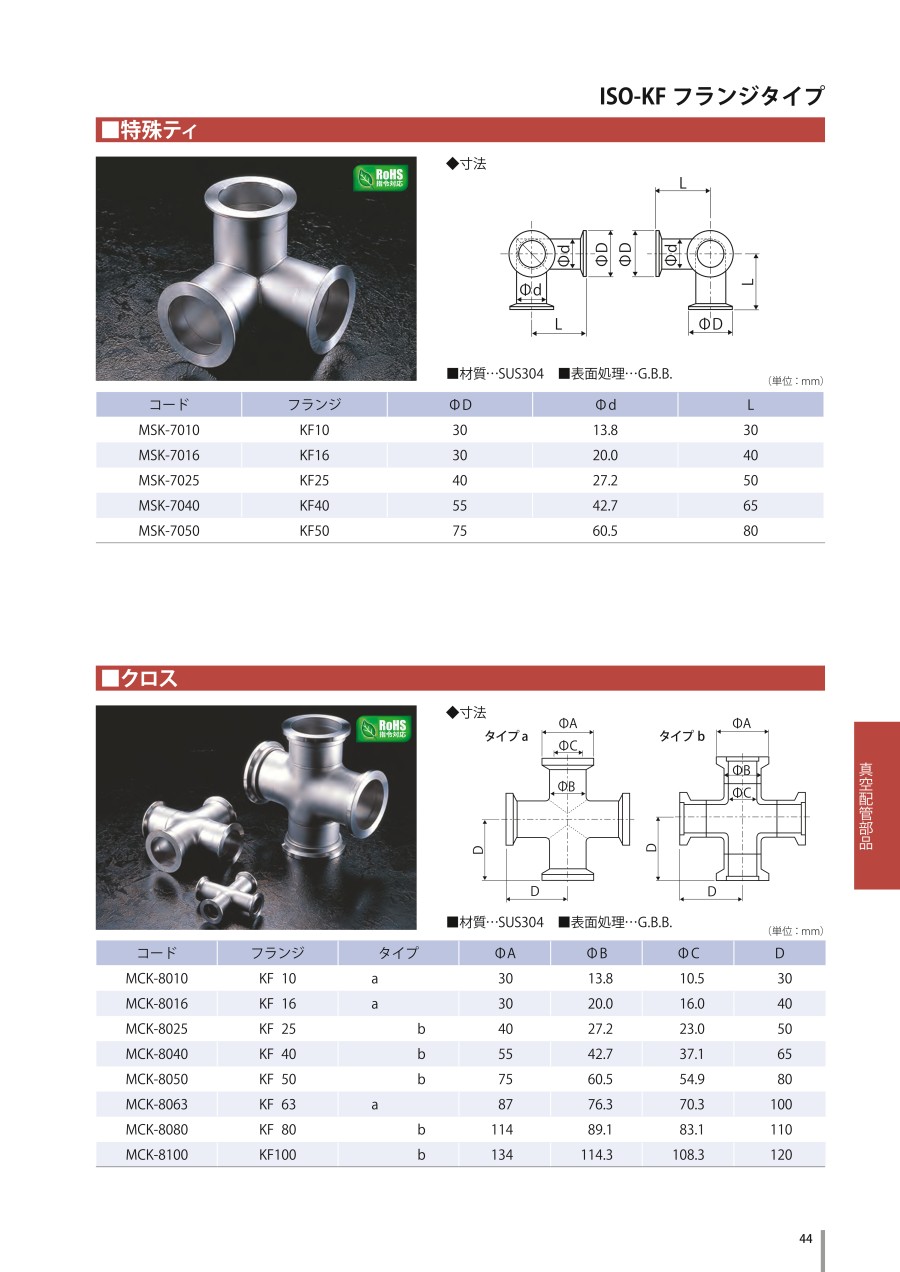

外形図
タイプa 寸法図
タイプb 寸法図
製品仕様
材質:SUS304・SUS316L
表面処理:G.B.B
規格表
単位:mm
| 型番 | サイズ | タイプ | φA | φB | φC | D | |
|---|---|---|---|---|---|---|---|
| SUS304 | SUS316L | ||||||
| MCK-8010 | MCK-8010-40 | KF10 | a | 30 | 13.8 | 10.5 | 30 |
| MCK-8016 | MCK-8016-40 | KF16 | a | 30 | 20.0 | 16.0 | 40 |
| MCK-8025 | MCK-8025-40 | KF25 | b | 40 | 27.2 | 23.0 | 50 |
| MCK-8040 | MCK-8040-40 | KF40 | b | 55 | 42.7 | 37.1 | 65 |
| MCK-8050 | MCK-8050-40 | KF50 | b | 75 | 60.5 | 54.9 | 80 |
| MCK-8063 | MCK-8063-40 | KF63 | a | 87 | 76.3 | 70.3 | 100 |
| MCK-8080 | MCK-8080-40 | KF80 | b | 114 | 89.1 | 83.1 | 110 |
| MCK-8100 | MCK-8100-40 | KF100 | b | 134 | 114.3 | 108.3 | 120 |
詳細情報
基本情報
両端にNFフランジが溶接されたクロス型真空配管用継手。
【特長】
・豊富なバリエーションのフランジサイズ（NW10・16・25・40・50・63・80・100）。
【用途】
・真空排気ラインの分岐部に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
NWクロス（KFフランジタイプ）のレビュー
外販設備付帯部品として使用
5
5.02020/09/25
外販設備品に付帯の真空配管に対する継手として利用しています。高真空特性を期しステンレス製商品の中からサイズや接続形態等各...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q使用環境に合わせた、形状の変更など、カスタム対応は可能ですか？
A
可能です。別途、VONAサポートセンター（0120-343-256）までご相談ください。
