R型エルボ（KF フランジタイプ）
- 通常単価(税別)
- 7,916円～26,667円
- 税込単価
- 8,708円～29,334円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
真空配管用のKFフランジエルボ型継手。【特長】・相性の良いクランプがセットで使える。・フランジサイズは...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
真空排気ラインのエルボ部に使用するフランジタイプのR型エルボ
材質:SUS304、SUS316L
GBB処理

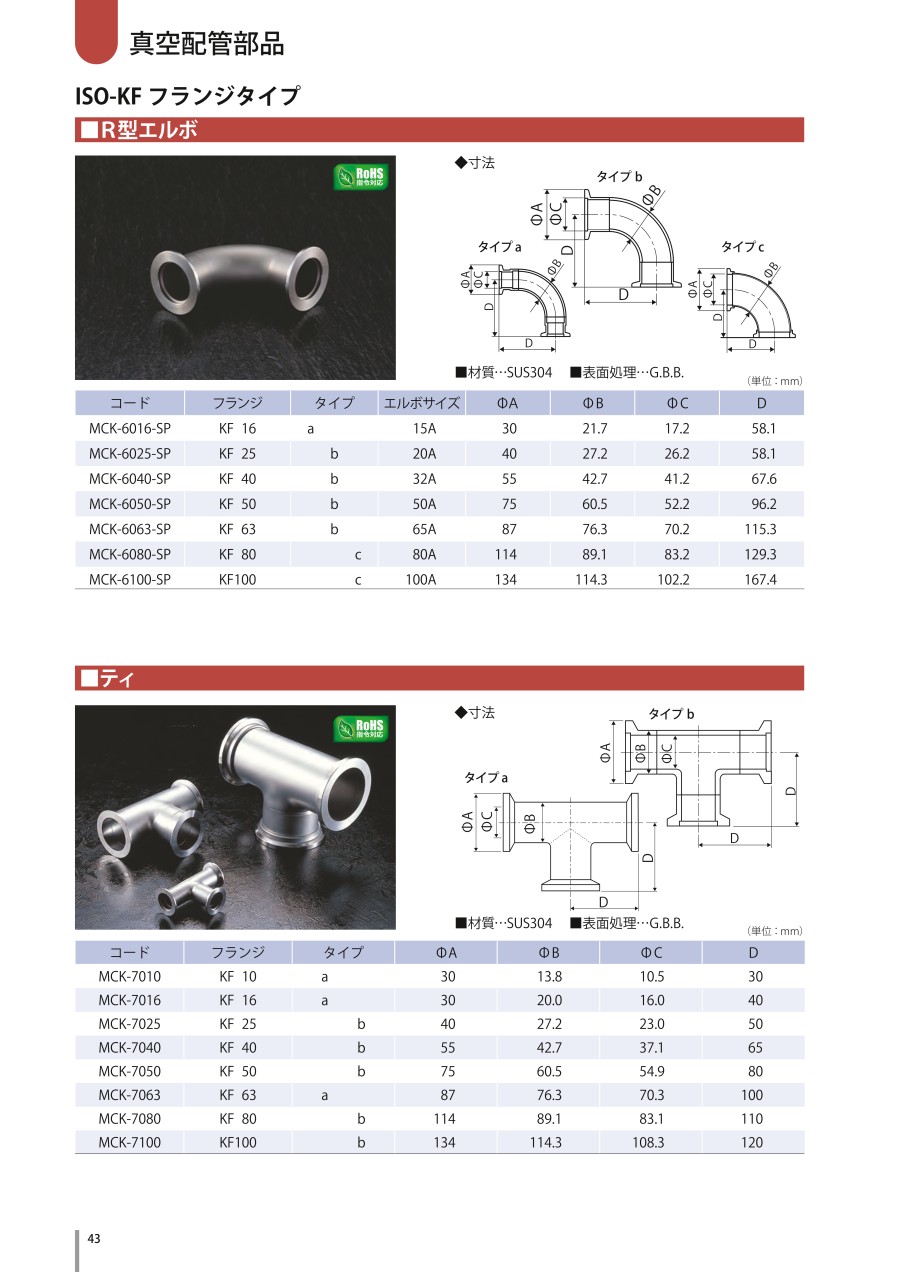

R型エルボ（KF フランジタイプ）の外形図と寸法について
R型エルボ（KF フランジタイプ）タイプaの寸法図
R型エルボ（KF フランジタイプ）タイプbの寸法図
R型エルボ（KF フランジタイプ）タイプcの寸法図
| コード | フランジ | エルボ | Ａ | φＢ | φＣ | L | タイプ | |
|---|---|---|---|---|---|---|---|---|
| SUS304 | SUS316L | |||||||
| MCK6016-SP | MCK6016-SP-40 | KF16 | 15A | 30 | 38.1 | 20 | 58.1 | a |
| MCK6025-SP | MCK6025-SP-40 | KF25 | 20A | 40 | 38.1 | 20 | 58.1 | b |
| MCK6040-SP | MCK6040-SP-40 | KF40 | 32A | 55 | 47.6 | 20 | 67.6 | b |
| MCK6050-SP | MCK6050-SP-40 | KF50 | 50A | 75 | 76.2 | 20 | 96.2 | b |
| MCK6063-SP | MCK6063-SP-40 | KF63 | 65A | 87 | 95.3 | 20 | 115.3 | b |
| MCK6080-SP | MCK6080-SP-40 | KF80 | 80A | 114 | 114.3 | 15 | 129.3 | c |
| MCK6100-SP | MCK6100-SP-40 | KF100 | 100A | 134 | 152.4 | 15 | 167.4 | c |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,916円 ( 8,708円 ) | 在庫品1日目当日出荷可能 |
8,286円 ( 9,115円 ) | 在庫品1日目当日出荷可能 |
8,416円 ( 9,258円 ) | 在庫品1日目当日出荷可能 |
8,786円 ( 9,665円 ) | 在庫品1日目当日出荷可能 |
20,950円 ( 23,045円 ) | 19日目 |
22,850円 ( 25,135円 ) | 19日目 |
26,667円 ( 29,334円 ) | 19日目 |
詳細情報
基本情報
真空配管用のKFフランジエルボ型継手。
【特長】
・相性の良いクランプがセットで使える。
・フランジサイズはNW16～NW100まで、7種類の豊富なバリエーションを用意。
・L型エルボに比べ、コンダクタンスが良くて省スペース。
・フランジの保護キャップ・保護テープによりシール面を保護。
【用途】
・真空排気ラインのエルボ部に利用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
R型エルボ（KF フランジタイプ）のレビュー
真空設備の配管
5
5.02020/06/11
急に現場で、配管ルート変更になり、即納で入手できて助かりました。価格もメーカ直接とあまり変わらなかったのでありがたいです...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q使用環境に合わせた、形状の変更など、カスタム対応は可能ですか？
A
可能です。別途ご相談ください。
