NWエルボ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 5,997円～23,218円
- 税込単価
- 6,597円～25,540円
真空配管用のNWフランジエルボ変換継手。【特長】・NW10～NW100まで、豊...
詳細情報を確認する未確定：候補が7型番あります。
商品情報

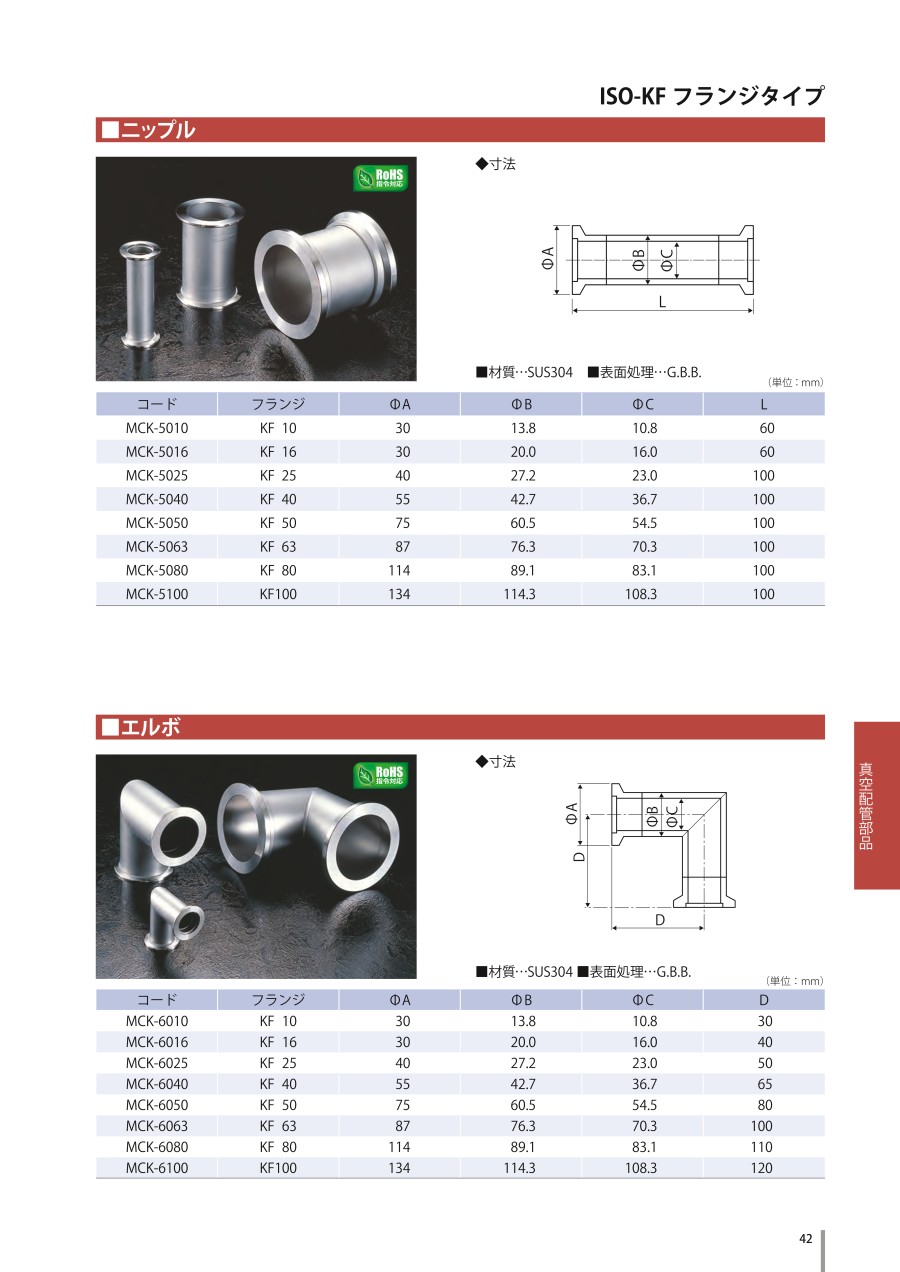

外形図
製品仕様
材質: SUS304。表面処理: G.B.B.。
規格表
単位:mm
| 型番 | フランジ | φA | φB | φC | D |
|---|---|---|---|---|---|
| MCK-6010 | KF10 | 30 | 13.8 | 10.8 | 30 |
| MCK-6016 | KF16 | 30 | 20.0 | 16.0 | 40 |
| MCK-6025 | KF25 | 40 | 27.2 | 23.0 | 50 |
| MCK-6040 | KF40 | 55 | 42.7 | 36.7 | 65 |
| MCK-6050 | KF50 | 75 | 60.5 | 54.5 | 80 |
| MCK-6080 | KF80 | 114 | 89.1 | 83.1 | 110 |
| MCK-6100 | KF100 | 134 | 114.3 | 108.3 | 120 |
詳細情報
基本情報
真空配管用のNWフランジエルボ変換継手。
【特長】
・NW10～NW100まで、豊富なバリエーションを用意。
・真空配管用のNWエルボ。
【用途】
・フランジ形状がNWフランジの真空配管ラインを、手軽かつ、安価に90度曲げを行う為の継手。
カタログ
商品担当おすすめ
NWエルボのレビュー
機械組み立て
5
5.02020/10/26
納期が早くてとても助かりました。
価格の安く購入でき、大満足です。
また購入したいと思います。
0人が参考にしています。
経路変更用継手として利用
4
4.02020/03/24
当社は、自社内でユニット化した設備を現地構築することを主たる業務としており、中でも得意先様の多くが半導体関連であることか...もっと読む
0人が参考にしています。
社内用配管
5
5.02020/03/10
翌営業日に届く上に、毎回割引されているので、重宝しております。
ミラプロ製品は品質が良くおすすめです。
0人が参考にしています。
よくあるご質問（FAQ）
Q使用環境に合わせた、形状の変更など、カスタム対応は可能ですか？
A
可能です。別途VONAサポートセンター（0120-343-256）までお問い合わせください。
