NWフランジ（ISO-KF フランジタイプ）
- 通常単価(税別)
- 795円～71,433円
- 税込単価
- 875円～78,576円
真空配管用のNWフランジ。【特長】・接続するパイプ径によって、豊富なバリエーシ...
詳細情報を確認する未確定：候補が29型番あります。
商品情報

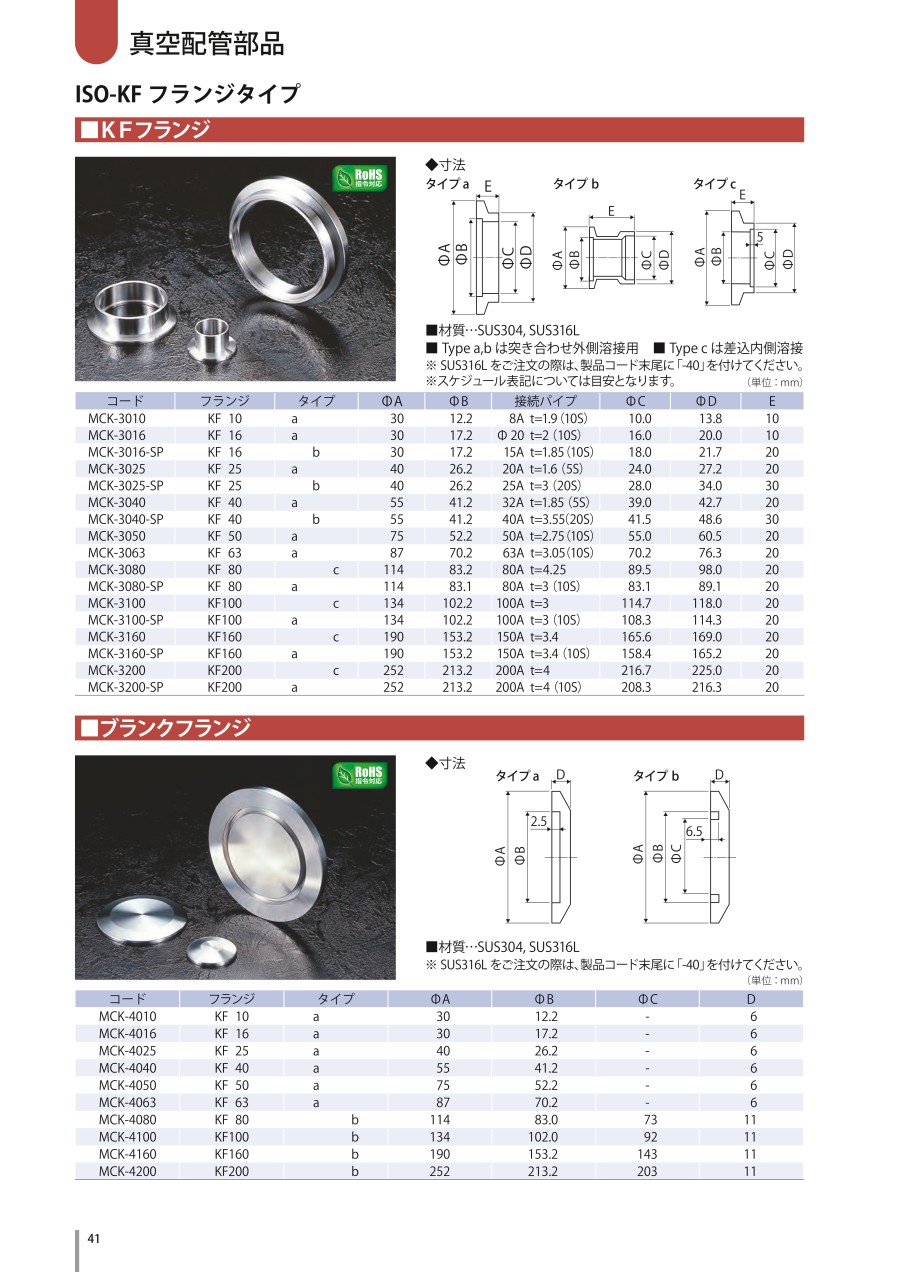

外形図
KFフランジの外形図。Type a,bは突き合わせ外側溶接用。Type cは差込内側溶接。
製品仕様
フランジ種類と説明
| 区分け | 呼び方 | 説明 |
|---|---|---|
| JISフランジ | VG、VFフランジ | 日本工業規格（JIS）による寸法、品質を制定 |
| ISO-MFフランジ | MF、ボルト、回転フランジ | ISOによる寸法、品質を制定 |
| コンフラットフランジ | コンフラットフランジ | 加速器など、超高真空を目的として使用される。（アネルバ製、アルバック製など） |
規格表
単位:mm
| 型番 | フランジ | タイプ | φA | φB | 接続パイプ | φC | φD | E |
|---|---|---|---|---|---|---|---|---|
| MCK-3010 | KF 10 | a | 30 | 12.2 | 8A t=1.9（10S） | 10.0 | 13.8 | 10 |
| MCK-3016 | KF 16 | a | 30 | 17.2 | φ 20 t=2（10S） | 16.0 | 20.0 | 10 |
| MCK-3016-SP | KF 16 | b | 30 | 17.2 | 15A t=1.85（10S） | 18.0 | 21.7 | 20 |
| MCK-3025 | KF 25 | a | 40 | 26.2 | 20A t=1.6（5S） | 24.0 | 27.2 | 20 |
| MCK-3025-SP | KF 25 | b | 40 | 26.2 | 25A t=3（20S） | 28.0 | 34.0 | 30 |
| MCK-3040 | KF 40 | a | 55 | 41.2 | 32A t=1.85（5S） | 39.0 | 42.7 | 20 |
| MCK-3040-SP | KF 40 | b | 55 | 41.2 | 40A t=3.55（20S） | 41.5 | 48.6 | 30 |
| MCK-3050 | KF 50 | a | 75 | 52.2 | 50A t=2.75（10S） | 55.0 | 60.5 | 20 |
| MCK-3063 | KF 63 | a | 87 | 70.2 | 63A t=3.05（10S） | 70.2 | 76.3 | 20 |
| MCK-3080 | KF 80 | c | 114 | 83.2 | 80A t=4.25 | 89.5 | 98.0 | 20 |
| MCK-3080-SP | KF 80 | a | 114 | 83.1 | 80A t=3（10S） | 83.1 | 89.1 | 20 |
| MCK-3100 | KF100 | c | 134 | 102.2 | 100A t=3 | 114.7 | 118.0 | 20 |
| MCK-3100-SP | KF100 | a | 134 | 102.2 | 100A t=3（10S） | 108.3 | 114.3 | 20 |
| MCK-3160 | KF160 | c | 190 | 153.2 | 150A t=3.4 | 165.6 | 169.0 | 20 |
| MCK-3160-SP | KF160 | a | 190 | 153.2 | 150A t=3.4（10S） | 158.4 | 165.2 | 20 |
| MCK-3200 | KF200 | c | 252 | 213.2 | 200A t=4 | 216.7 | 225.0 | 20 |
| MCK-3200-SP | KF200 | a | 252 | 213.2 | 200A t=4（10S） | 208.3 | 216.3 | 20 |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,764円 ( 1,940円 ) | 19日目 |
795円 ( 875円 ) | 在庫品1日目当日出荷可能 |
2,172円 ( 2,389円 ) | 19日目 |
1,397円 ( 1,537円 ) | 在庫品1日目当日出荷可能 |
2,308円 ( 2,539円 ) | 19日目 |
1,671円 ( 1,838円 ) | 在庫品1日目当日出荷可能 |
2,674円 ( 2,941円 ) | 19日目 |
1,899円 ( 2,089円 ) | 在庫品1日目当日出荷可能 |
7,716円 ( 8,488円 ) | 19日目 |
1,897円 ( 2,087円 ) | 在庫品1日目当日出荷可能 |
4,132円 ( 4,545円 ) | 19日目 |
2,149円 ( 2,364円 ) | 在庫品1日目当日出荷可能 |
9,521円 ( 10,473円 ) | 19日目 |
2,997円 ( 3,297円 ) | 在庫品1日目当日出荷可能 |
6,550円 ( 7,205円 ) | 19日目 |
4,697円 ( 5,167円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 19日目 |
6,532円 ( 7,185円 ) | 在庫品1日目当日出荷可能 |
11,902円 ( 13,092円 ) | 19日目 |
4,589円 ( 5,048円 ) | 在庫品1日目当日出荷可能 |
11,910円 ( 13,101円 ) | 19日目 |
5,686円 ( 6,255円 ) | 在庫品1日目当日出荷可能 |
14,284円 ( 15,712円 ) | 19日目 |
5,702円 ( 6,272円 ) | 在庫品1日目当日出荷可能 |
14,283円 ( 15,711円 ) | 19日目 |
14,645円 ( 16,110円 ) | 19日目 |
19,525円 ( 21,478円 ) | 19日目 |
40,410円 ( 44,451円 ) | 9日目 |
71,433円 ( 78,576円 ) | 19日目 |
詳細情報
基本情報
真空配管用のNWフランジ。
【特長】
・接続するパイプ径によって、豊富なバリエーションを用意。
・使用方法に応じて、材質もSUS304、316Lから選べる。
【用途】
・NWセンターリングをNWフランジではさみ、シールするためのフランジ。
ご注意
- サイズによって外観が異なります。詳細はメーカーカタログをご確認ください。
カタログ
商品担当おすすめ
NWフランジ（ISO-KF フランジタイプ）のレビュー
機械組み立て
5
5.02020/07/31
初めて購入しました。
最短で届いたのでとても助かりました。また購入したいと思います。
0人が参考にしています。
管の端部補強
5
5.02017/09/06
三脚にこのサイズのステンレス管が使われている。２段目を抜いて１段だけで使うため、１段目の端部補強の為に入れた。サイズぴっ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QNWフランジ以外の使い分けを教えてください。
A
上記「フランジ種類と説明」の表をご参照ください。
