NWアウターリング
- 通常単価(税別)
- 1,796円～33,924円
- 税込単価
- 1,976円～37,316円
真空配管用のSUS製アウターリング付NWセンターリング。【特長】・配管雰囲気が...
詳細情報を確認する- センターリング種類
- アウターリング付センターリング
- 規格
- NW/KF規格
- 同径・異径
- 同径
- 材質
- ステンレス
未確定：候補が19型番あります。
商品情報

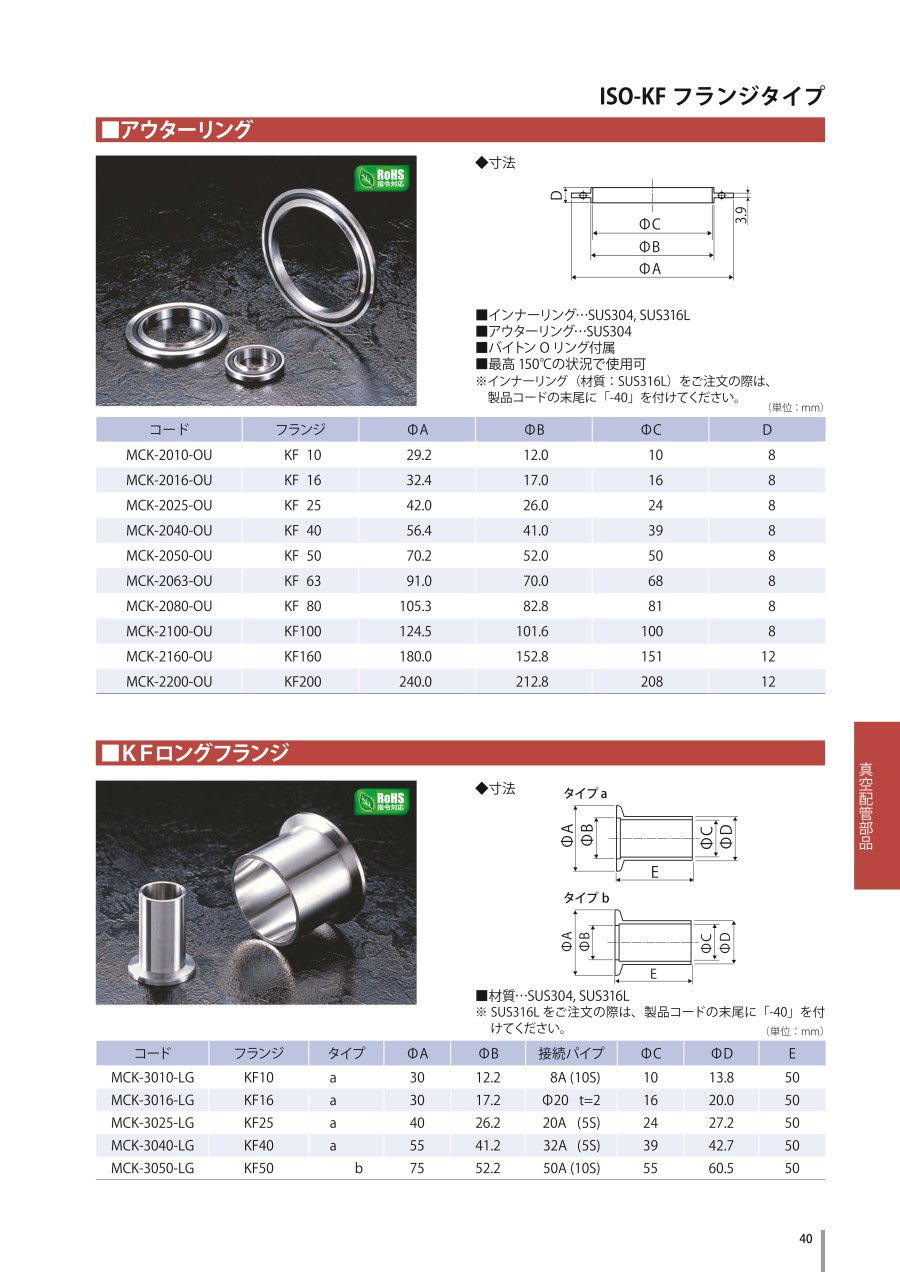

外形図
製品仕様
インナーリング:SUS304、SUS316L。
アウターリング:SUS304。
バイトンOリング付属。
規格表
単位:mm
| 型番 | フランジ | φA | φB | φC | D |
|---|---|---|---|---|---|
| MCK-2010-OU | KF 10 | 29.2 | 12.0 | 10 | 8 |
| MCK-2016-OU | KF 16 | 32.4 | 17.0 | 16 | 8 |
| MCK-2025-OU | KF 25 | 42.0 | 26.0 | 24 | 8 |
| MCK-2040-OU | KF 40 | 56.4 | 41.0 | 39 | 8 |
| MCK-2050-OU | KF 50 | 70.2 | 52.0 | 50 | 8 |
| MCK-2063-OU | KF 63 | 91.0 | 70.0 | 68 | 8 |
| MCK-2080-OU | KF 80 | 105.3 | 82.8 | 81 | 8 |
| MCK-2100-OU | KF100 | 124.5 | 101.6 | 100 | 8 |
| MCK-2160-OU | KF160 | 180.0 | 152.8 | 148 | 12 |
| MCK-2200-OU | KF200 | 240.0 | 212.8 | 208 | 12 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,814円 ( 1,995円 ) | 在庫品1日目当日出荷可能 |
3,576円 ( 3,934円 ) | 19日目 |
1,796円 ( 1,976円 ) | 在庫品1日目当日出荷可能 |
3,576円 ( 3,934円 ) | 19日目 |
2,024円 ( 2,226円 ) | 在庫品1日目当日出荷可能 |
5,363円 ( 5,899円 ) | 19日目 |
2,334円 ( 2,567円 ) | 在庫品1日目当日出荷可能 |
7,138円 ( 7,852円 ) | 19日目 |
2,697円 ( 2,967円 ) | 在庫品1日目当日出荷可能 |
8,925円 ( 9,818円 ) | 19日目 |
6,140円 ( 6,754円 ) | 在庫品1日目当日出荷可能 |
14,288円 ( 15,717円 ) | 19日目 |
4,464円 ( 4,910円 ) | 在庫品1日目当日出荷可能 |
15,182円 ( 16,700円 ) | 19日目 |
4,903円 ( 5,393円 ) | 在庫品1日目当日出荷可能 |
16,970円 ( 18,667円 ) | 19日目 |
19,899円 ( 21,889円 ) | 在庫品1日目当日出荷可能 |
33,924円 ( 37,316円 ) | 19日目 |
21,458円 ( 23,604円 ) | 19日目 |
詳細情報
基本情報
真空配管用のSUS製アウターリング付NWセンターリング。
【特長】
・配管雰囲気が外側真空、内側大気用で使用
・バイトンOリング付属
・最高150℃の温度環境で使用可
・標準でSUS304を用意
【用途】
・NWフランジ間に挟み、シールの役割を担うリング
カタログ
商品担当おすすめ
NWアウターリングのレビュー
生産設備付帯部品として使用
5
5.02020/01/29
社内生産設備に付帯の配管部材として永くこの商品を利用しており、今回メンテナンス時のリプレース品として購入しました。以前か...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q内側真空、外側大気でも使用は出来ますか？
A
リーズナブルなNWセンターリングをご用意しております。
