NWセンターリング（網付）
- 通常単価(税別)
- 6,690円～21,426円
- 税込単価
- 7,359円～23,569円
通常出荷日：在庫品1日目当日出荷可能
NWセンターリングの内径部に、メッシュを溶接した製品。【特長】・バイトンOリング付属・最高150℃の温...
詳細を確認
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
流路の金網:SUS304。
規格表
NWセンターリングの寸法
単位:mm
| 型番 | サイズ | φA | φB | C |
|---|---|---|---|---|
| MCK-2010-MS | KF10 | 12.0 | 7 | 8 |
| MCK-2016-MS | KF16 | 17.0 | 13 | 8 |
| MCK-2025-MS | KF25 | 26.0 | 20 | 8 |
| MCK-2040-MS | KF40 | 41.0 | 35 | 8 |
| MCK-2050-MS | KF50 | 52.0 | 44 | 8 |
| MCK-2080-MS | KF80 | 82.8 | 74 | 8 |
| MCK-2100-MS | KF100 | 101.6 | 93 | 8 |
| MCK-2160-MS | KF160 | 152.8 | 141 | 12 |
| MCK-2200-MS | KF200 | 212.8 | 198 | 12 |
メッシュの寸法
| メッシュサイズ | 線径(mm) | 目開き(mm) | 材質 |
|---|---|---|---|
| #8 | 0.57 | 2.610 | SUS304 |
| #10 | 0.50 | 2.040 | SUS304 |
| #20 | 0.25 | 1.020 | SUS304 |
| #40 | 0.25 | 0.390 | SUS304 |
| #50 | 0.18 | 0.330 | SUS304 |
| #80 | 0.12 | 0.200 | SUS304 |
| #100 | 0.10 | 0.154 | SUS304 |
| #150 | 0.06 | 0.109 | SUS304 |
※メッシュサイズ8以外をご注文の際は、製品コード末尾にご希望のメッシュサイズ番号（#○○）を付けてください。
例 …メッシュサイズ＃10の場合『MCK-2010-MS#10』
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,212円 ( 9,033円 ) | 在庫品1日目当日出荷可能 |
6,889円 ( 7,578円 ) | 在庫品1日目当日出荷可能 |
6,690円 ( 7,359円 ) | 在庫品1日目当日出荷可能 |
9,016円 ( 9,918円 ) | 在庫品1日目当日出荷可能 |
7,170円 ( 7,887円 ) | 在庫品1日目当日出荷可能 |
8,966円 ( 9,863円 ) | 在庫品1日目当日出荷可能 |
7,506円 ( 8,257円 ) | 在庫品1日目当日出荷可能 |
10,292円 ( 11,321円 ) | 在庫品1日目当日出荷可能 |
11,161円 ( 12,277円 ) | 在庫品1日目当日出荷可能 |
21,426円 ( 23,569円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
NWセンターリングの内径部に、メッシュを溶接した製品。
【特長】
・バイトンOリング付属
・最高150℃の温度環境で使用可
【用途】
・メッシュを設けることで、真空配管ラインにネジや、金属片が落下することを防止
・真空ポンプ破損を防止

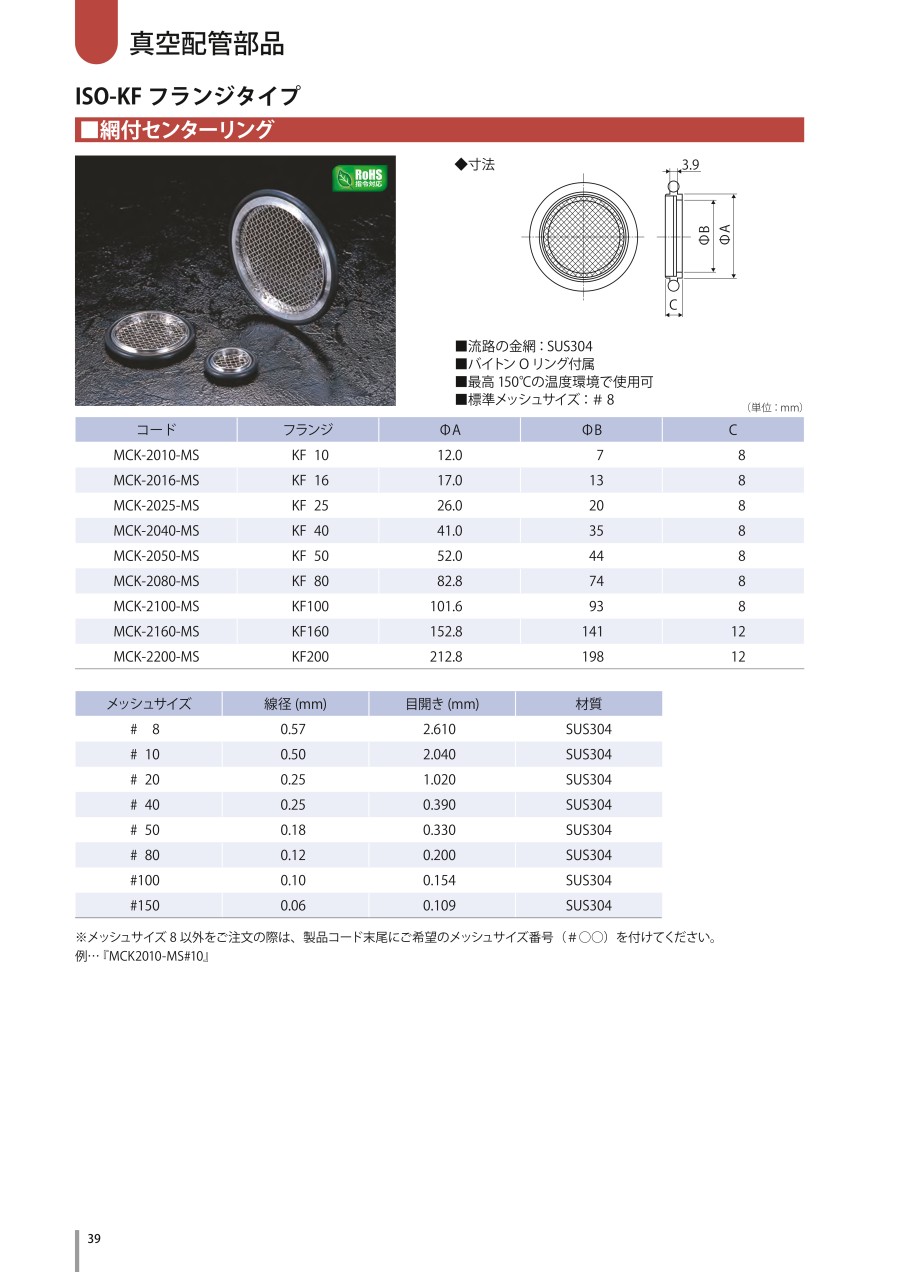

カタログ
商品担当おすすめ
NWセンターリング（網付）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qメッシュ形状の変更は可能ですか？
A
変更可能ですので、別途VONAサポートセンター（0120-343-256）までお問い合わせください。
