NW半月クランプ
- 通常単価(税別)
- 1,897円～3,666円
- 税込単価
- 2,087円～4,033円
通常出荷日：在庫品1日目当日出荷可能
NWフランジを、ネジで固定するためのクランプ。（ボルト、ワッシャは付属していない）【特長】・豊富なバリ...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
単位:mm
| 型番 | サイズ | A | φB | P.C.D | φC | φD | N(箇所) | φh | S |
|---|---|---|---|---|---|---|---|---|---|
| MCK-1016-CR | KF16 | 9.2 | 50.8 | 38.10 | 24.0 | 30 | 6 | 4.3 | 3.5 |
| MCK-1025-CR | KF25 | 9.9 | 60.3 | 48.00 | 28.0 | 40 | 6 | 5.3 | 5.0 |
| MCK-1040-CR | KF40 | 9.3 | 74.6 | 62.00 | 47.0 | 55 | 6 | 5.3 | 5.0 |
| MCK-1050-CR | KF50 | 10.3 | 95.2 | 82.55 | 61.5 | 75 | 8 | 5.3 | 5.0 |
使用例
使用例1
使用例2
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,897円 ( 2,087円 ) | 在庫品1日目当日出荷可能 |
1,997円 ( 2,197円 ) | 在庫品1日目当日出荷可能 |
2,697円 ( 2,967円 ) | 在庫品1日目当日出荷可能 |
3,666円 ( 4,033円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
NWフランジを、ネジで固定するためのクランプ。（ボルト、ワッシャは付属していない）
【特長】
・豊富なバリエーション。NW16～50までを用意
・真空配管用のNW半月クランプ
【用途】
・接続先がNWフランジではない場合、ネジ穴を利用して、NWフランジを固定することが可能

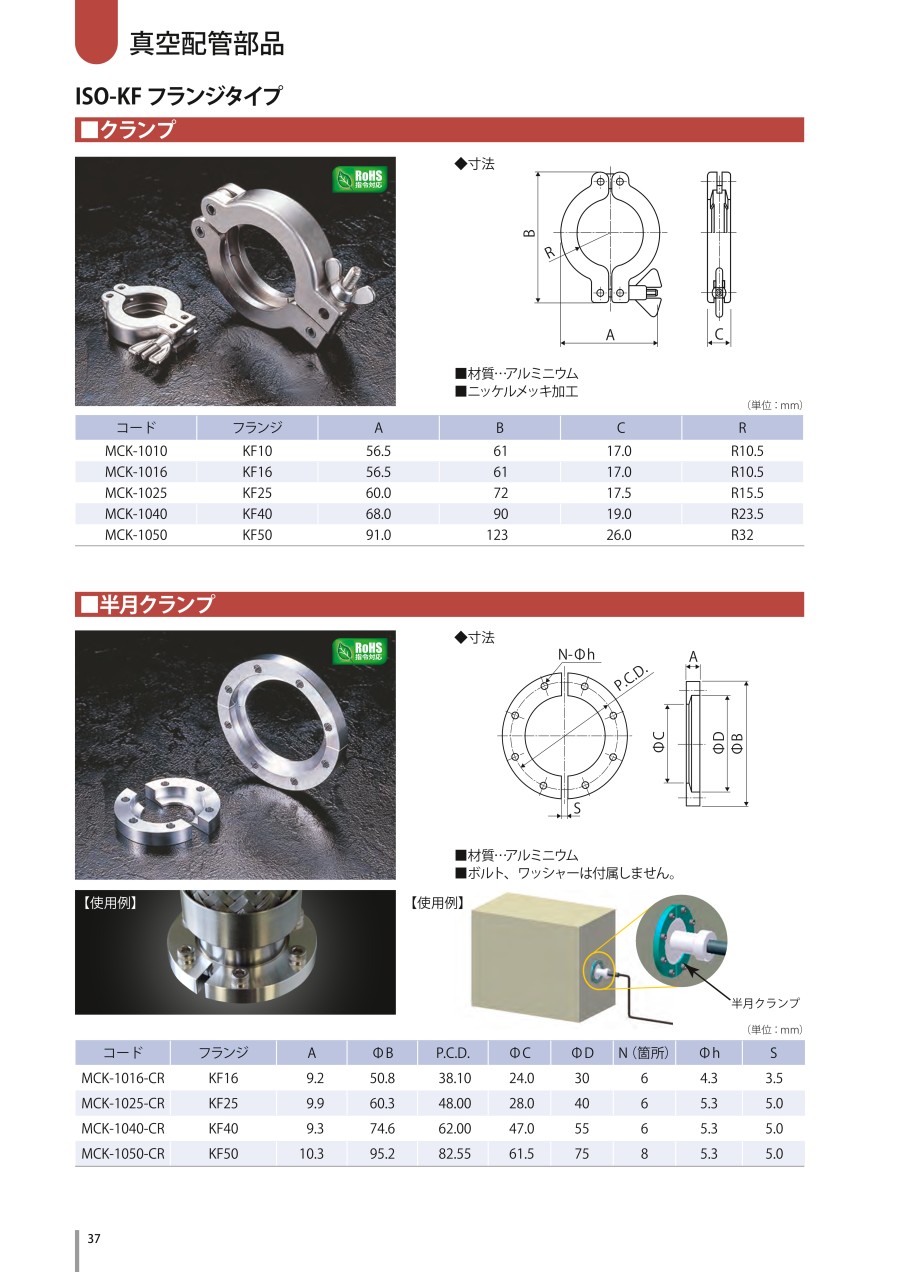

カタログ
商品担当おすすめ
NW半月クランプのレビュー
外販機器付帯部品として使用
5
5.02020/03/24
装置付帯真空チャンバーへの流体コントロール用手動真空弁実装時のクランプ用途で使用しました。基本的には、用途やスペックを満...もっと読む
1人が参考にしています。
よくあるご質問（FAQ）
Qボルト、ワッシャは付属しておりますか？
A
付属しておりませんので、弊社WEB内でお買い求めください。
