枠無重量車（コ型） C-2450
- 通常単価(税別)
- 3,210円～69,252円
- 税込単価
- 3,531円～76,177円
【特長】・フラットバー用です。・50mm~120mmはシングルベアリング入、1...
詳細情報を確認する未確定：候補が8型番あります。
商品情報
外形図
製品仕様
- シングルベアリング入：50～120mm
- 密閉防塵式ダブルベアリング入：150～200mm
- 材質：車・ダクタイル鋳鉄
※芯棒付（Eリング用の溝加工はしていません）
（150～200mmの芯棒はボルト・ナットになります）
規格表
単位：mm
| 型番 | A（サイズ） | B | B1 | C | D | E | F | 製品自重 |
|---|---|---|---|---|---|---|---|---|
| C-2450200 | 200φ | 50 | 58 | 27.0 | 14 | 11.5 | 24φ | 7.00kg |
| C-2450150 | 150φ | 43 | 48 | 27.0 | 10 | 8.0 | 20φ | 3.40kg |
| C-2450120 | 120φ | 27 | 31 | 14.0 | 8 | 6.5 | 16φ | 1.26kg |
| C-2450100 | 105φ | 27 | 30 | 14.0 | 8 | 6.5 | 16φ | 0.95kg |
| C-2450900 | 90φ | 25 | 30 | 10.5 | 8 | 7.2 | 13φ | 0.75kg |
| C-2450750 | 75φ | 25 | 30 | 7.5 | 6 | 8.7 | 13φ | 0.55kg |
| C-2450600 | 60φ | 20 | 24 | 7.5 | 6 | 6.2 | 10φ | 0.25kg |
| C-2450500 | 50φ | 20 | 24 | 7.5 | 5 | 6.2 | 10φ | 0.21kg |
芯棒
| サイズ | L | M | M1 | t |
|---|---|---|---|---|
| 200 | 120 | 36 | M24 | 15.0 |
| 150 | 100 | 30 | M20 | 13.0 |
| 120 | 75 | 24φ | 15.9φ | 5.0 |
| 105 | 75 | 24φ | 15.9φ | 5.0 |
| 90 | 75 | 19φ | 12.9φ | 4.0 |
| 75 | 75 | 19φ | 12.9φ | 4.0 |
| 60 | 75 | 15φ | 9.9φ | 3.5 |
| 50 | 75 | 15φ | 9.9φ | 3.5 |

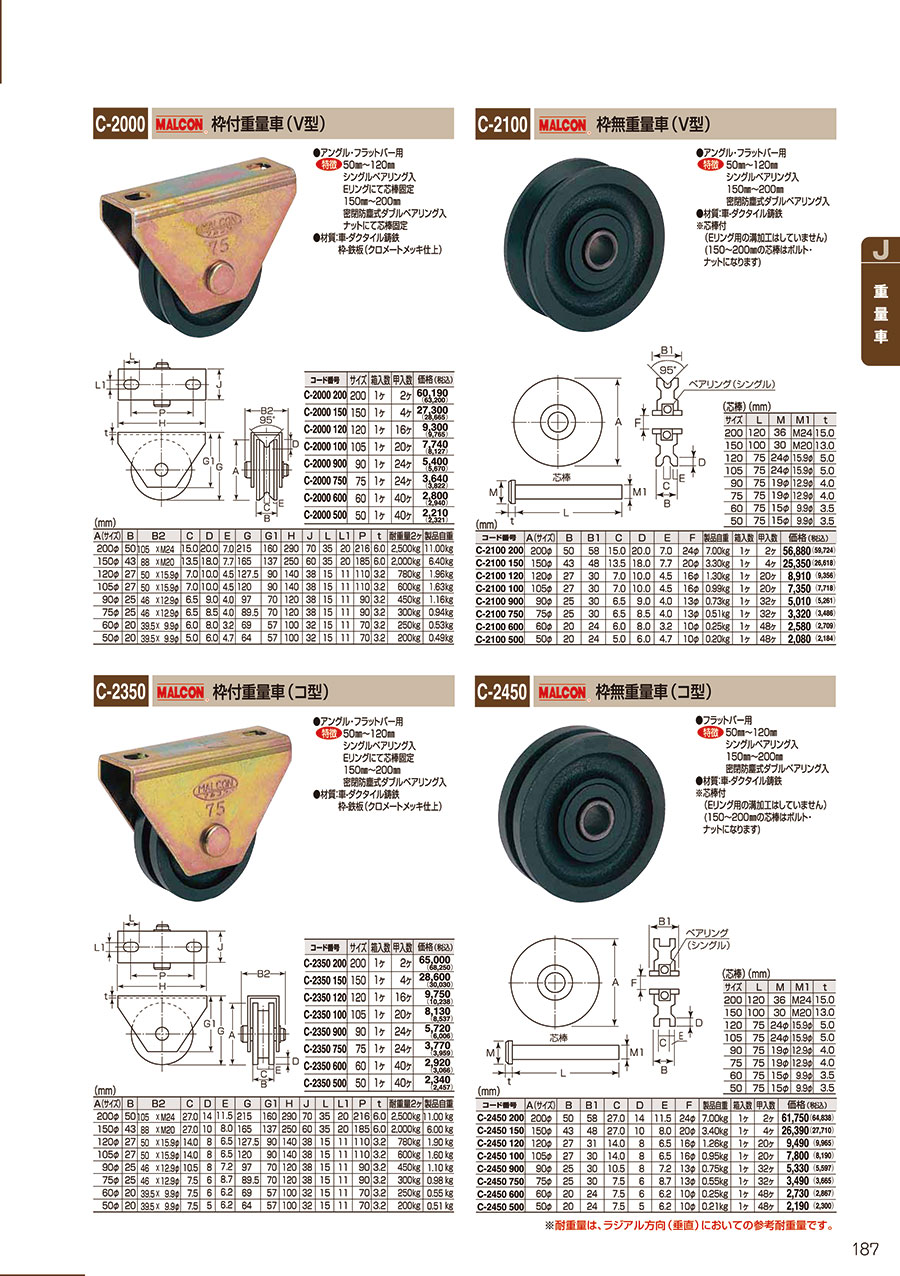

カタログ
