オムロン

端子保護カバー AP

Name: 端子保護カバー AP
Brand: オムロン
SKU: 221000559554
Rating: 4.7 (8 reviews)

カタログ |

通常単価(税別): 126円～258円

税込単価: 139円～284円

通常出荷日：在庫品1日目当日出荷可能

【特長】・基本スイッチのケースおよび端子接続線などを保護するためのもので、塵埃の堆積による端子間短絡、...

詳細を確認

4.74.7

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

詳細を確認

よく一緒に見られています

オムロン

マイクロスイッチ共通付属部品

通常価格(税別)： 128円 (税込価格：141円)

通常出荷日：在庫品1日目

よく一緒に見られています

オムロン

小形電磁ロック・セーフティドアスイッチ操作キー

通常価格(税別)： 358円 (税込価格：394円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

形AP-A

形AP-B

形AP1-A

形AP1-B

形AP-Z

製品仕様

型番	材質	取りつけ方向	適用
AP1-A	金属板プレス成形	側面取りつけ	はんだづけ端子用
AP1-B	金属板プレス成形	側面取りつけ	ねじ締め端子用
AP-A	フェノール樹脂	側面取りつけ	はんだづけ端子用
AP-B	フェノール樹脂	側面取りつけ	ねじ締め端子用
AP-Z	塩化ビニール	側面取りつけ	はんだづけ端子用ねじ締め端子用

型番リスト

表示件数

型番

単品パーツ

検出部材質

幅

(mm)

本体外形高さ H

(mm)

本体外形長さ L

(mm)

端子仕様

最小発注数量

端子保護カバー（はんだづけ端子用）	金属板プレス成形	22.6	17.1	54.4	はんだづけ端子用側面取付	1個
端子保護カバー（ねじ締め端子用）	金属板プレス成形	22.6	21.0	55.4	ねじ締め端子用	20個
端子保護カバー（はんだづけ端子用）	フェノール樹脂	21	16.3	52.8	はんだづけ端子用	10個
端子保護カバー（ねじ締め端子用）	フェノール樹脂	21	20.2	53.8	ねじ締め端子用	10個
端子保護カバー（はんだづけ・ねじ締め端子共用）	塩化ビニール	21	28.0	53.0	はんだづけ端子、ねじ締め端子共用	10個

通常単価(税別) (税込単価)	通常出荷日

258円 ( 284円 )	在庫品1日目当日出荷可能
216円 ( 238円 )	在庫品1日目当日出荷可能
126円 ( 139円 )	在庫品1日目当日出荷可能
126円 ( 139円 )	在庫品1日目当日出荷可能
243円 ( 267円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・基本スイッチのケースおよび端子接続線などを保護するためのもので、塵埃の堆積による端子間短絡、接地あるいは接続線の振動による断線、接触不良や感電事故の防止に用いてください
・取りつけは基本スイッチの取りつけねじで行います
・フェノール樹脂製のものは、リード線の引き出し方向を任意に選択できるよう、5（6）ヵ所に肉薄の部分を設けてあり、この部分を破って接続線を引き出します

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
本ページの商品は最低発注数量が変更となりました。
型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

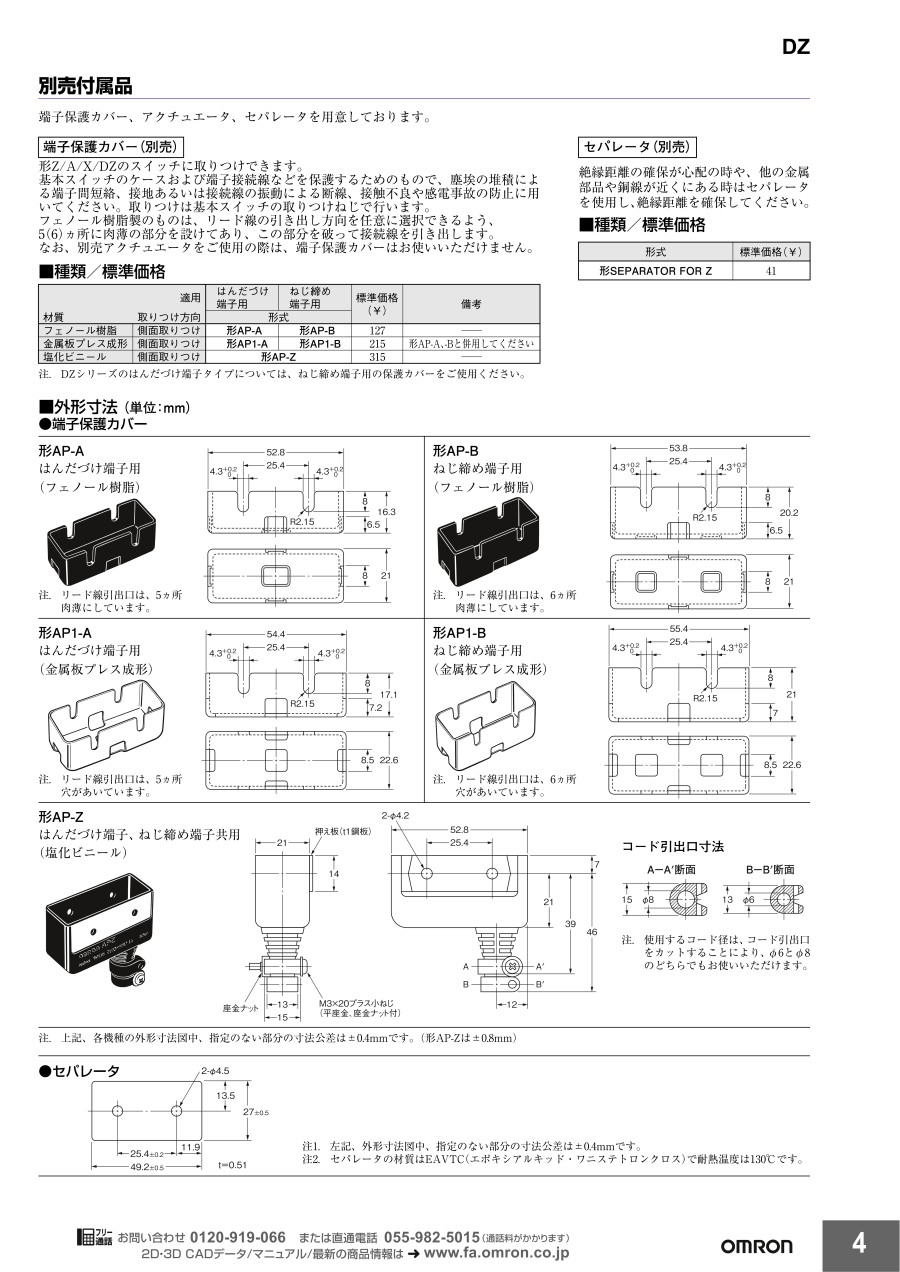

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
