アクチュエータレバー CAA1M
- 通常単価(税別)
- 86円
- 税込単価
- 95円
通常出荷日：在庫品1日目当日出荷可能
【特長】・単品でご購入頂けるアクチュエータレバーになります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
CAA1Mの仕様・寸法情報
単品パーツ
アクチュエータ・レバー
検出部形状
レバー形
レバー形種類
ワイヤ・レバー形
検出部材質
ステンレスばね鋼
商品情報
外形図
製品仕様
取りつけ方法
下図のように、ワンタッチで簡単に取りつけが可能です。
（1）回転軸の穴にアクチュエータ・レバーの先端を挿入してください。
（2）回転の溝の方向に押し下げてください。
注意・禁止事項
注意・禁止事項
- 適用材質：ステンレス鋼線、ピアノ線、硬引きアルミニウム線
- 形状：形状にはとくに制限はありませんが、レバーの自重によるスイッチの復帰不良、または長いレバーによる接点のチャタリングの原因となるため、下記の寸法内としてください。なお、支点からの長さ（l）の値は50mmです。

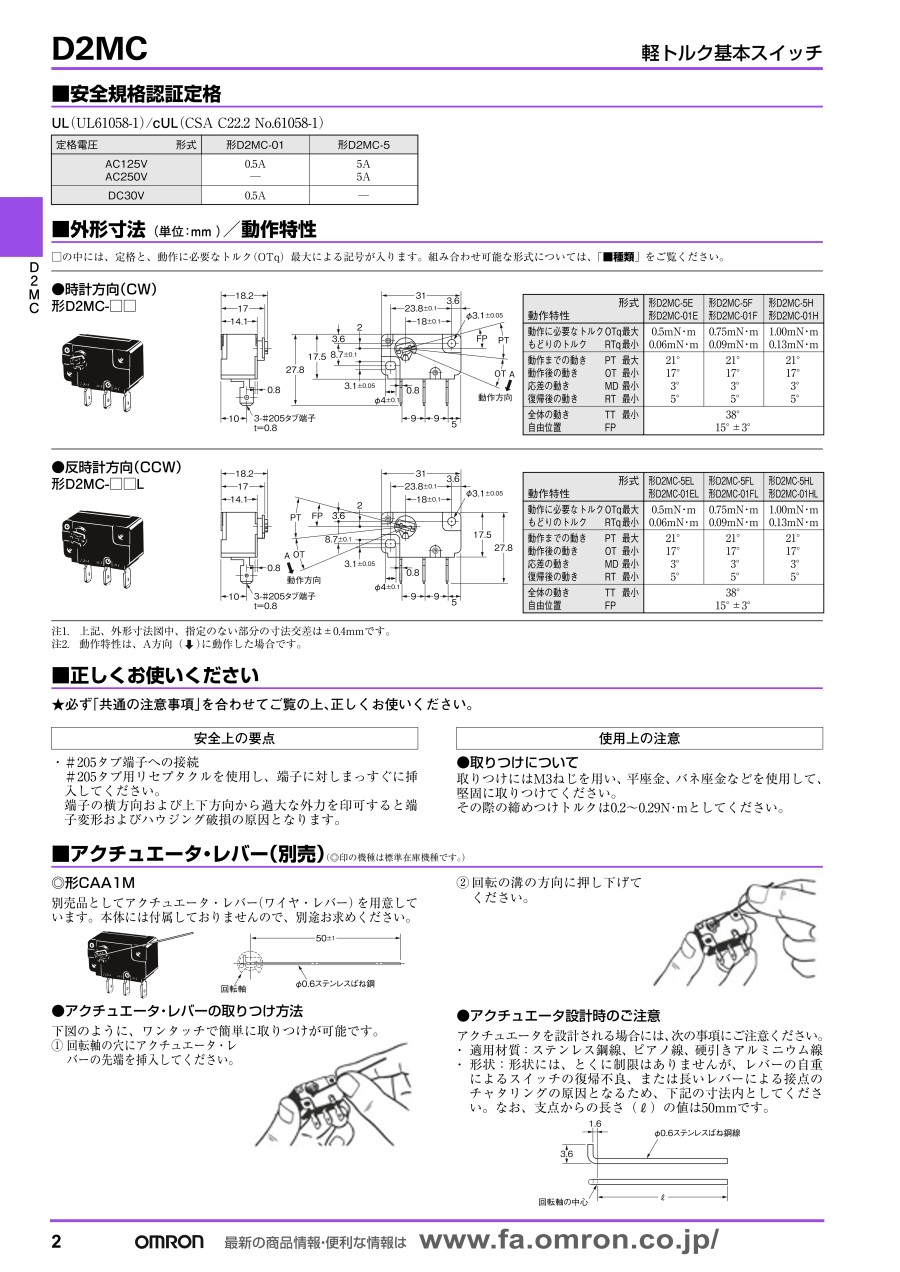

カタログ
アクチュエータレバー CAA1Mの型番CAA1Mのページです。
型番CAA1Mに関する仕様情報を記載しております。
アクチュエータレバー CAA1Mのレビュー
メダル投入のカウントのために
2
2.02020/11/17
こちらはストレートタイプです。
昔のように途中から曲がってる製品も欲しいです。
ミスミからのコメント
この度はお客様のご期待に沿えず申し訳ございません。 該当商品は、現在販売終了となります。商品ラインナップの追加につきましては、今後検討いたします。 今後とも忌憚ないご意見・ご要望を頂けますと幸いです。
0人が参考にしています。
オムロンD2MC用に
5
5.02020/11/03
オムロンD2MC用のアクチュエータレバーに使用しています。今までピアノ線を切って代用していましたが、このレバーを一度使っ...もっと読む
0人が参考にしています。
量産品用
5
5.02020/02/20
必要な型番・量だけを安く購入でき、すぐに届けてもらえるのでいつも助かります。
0人が参考にしています。
