オムロン

汎用封入スイッチ VE

Name: 汎用封入スイッチ VE
Brand: オムロン
SKU: 221000559374
Rating: 4 (2 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 3,996円～6,097円

税込単価: 4,396円～6,707円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

小形セーフティ・リミットスイッチ D4N

4.8

通常価格(税別)： 1,296円 (税込価格：1,426円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

コンパクト封入スイッチ ZC-□55

4.3

通常価格(税別)： 2,288円 (税込価格：2,517円)

通常出荷日：在庫品1日目

小形、軽量の封入スイッチ。【特長】・形V小形基本スイッチをダイカスト・ケースに...

詳細情報を確認する

種類
リミットスイッチ
保護構造
IP60
AC定格詳細
AC125,250V(10A)
AC定格電圧 (v)
250 / 125
DC定格電圧 (v)
8 / 125 / 250 / 30 / 14
DC電気定格詳細
DC8V,14V(10A)/30V(6A)/125V(0.6A)/250V(0.3A)
機械的寿命 (万回)
150
機械的動作頻度 (回/min以下)
120
使用温度範囲 (℃)
-10～80

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注.上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

製品仕様

構造

性能

保護構造		IP60
耐久性*	機械的	150万回以上
耐久性*	電気的	30万回以上（AC250V 10A 抵抗負荷）
許容操作速度		シール・プランジャ形:0.1mm～0.5m/s カム・アーム形:0.5mm～0.5m/s カ厶・ローラアーム形:0.5mm～0.5m/s
許容操作ひん度	機械的	120回/min
許容操作ひん度	電気的	60回/min
定数周波数		50/60Hz
絶縁抵抗		100MΩ以上（DC500Vメガにて）
接触抵抗		15mΩ以下（初期値）
耐電圧	同極端子間	AC1,000V 50/60Hz 1min
耐電圧	各端子と非充電金属部間	AC1,500V 50/60Hz 1min
振動		誤動作10～55Hz 複振動1.5mm
衝撃		耐久:最大1,000m/s²、誤動作:最大300m/s²
使用周囲温度		-10～+80℃（ただし、氷結しないこと）
使用周囲湿度		35～95%RH
質量		約120～170g

注.上記は初期における値です。
*耐久性の値は周囲温度5～35℃、周囲湿度40～70%RHの時のものです。

型番リスト

表示件数

型番

アクチュエータタイプ	プランジャ形種類	レバー形種類	仕様	検出部詳細	動作方向（アーム部）	ブッシュの種類	取得規格	オプション記号	RoHS?	最小発注数量

レバー形	-	ローラアームレバー	内蔵スイッチ1個タイプ	カム・ローラアーム形	反時計回転動作（片側動作）	単芯ビニールコード用ゴムブッシュ	GB(CCC)	-	-	1個
レバー形	-	ローラアームレバー	内蔵スイッチ1個タイプ	カム・ローラアーム形	反時計回転動作（片側動作）	ビニールキャブタイヤコード用ゴムブッシュ	GB(CCC)	-	-	1個
レバー形	-	ローラアームレバー	内蔵スイッチ1個タイプ	カム・ローラアーム形	時計回転動作（片側動作）	ビニールキャブタイヤコード用ゴムブッシュ	GB(CCC)	-	-	1個
レバー形	-	ローラアームレバー	内蔵スイッチ1個タイプ	カム・ローラアーム形	両方向回転動作（両側動作）	単芯ビニールコード用ゴムブッシュ	GB(CCC)	-	-	1個
レバー形	-	ローラアームレバー	内蔵スイッチ1個タイプ	カム・ローラアーム形	両方向回転動作（両側動作）	ビニールキャブタイヤコード用ゴムブッシュ	GB(CCC)	-	-	1個
レバー形	-	レバー	内蔵スイッチ1個タイプ	カム・アーム形	両方向回転動作（両側動作）	単芯ビニールコード用ゴムブッシュ	GB(CCC)	-	-	1個
レバー形	-	レバー	内蔵スイッチ1個タイプ	カム・アーム形	両方向回転動作（両側動作）	ビニールキャブタイヤコード用ゴムブッシュ	GB(CCC)	-	-	1個
プランジャ形	プッシュボタンプランジャ	-	内蔵スイッチ1個タイプ	シール・プランジャ形	-	単芯ビニールコード用ゴムブッシュ	GB(CCC)	-	-	1個
プランジャ形	プッシュボタンプランジャ	-	内蔵スイッチ1個タイプ	シール・プランジャ形	-	ビニールキャブタイヤコード用ゴムブッシュ	GB(CCC)	-	-	1個
プランジャ形	プッシュボタンプランジャ	-	内蔵スイッチ2個タイプ	シール・プランジャ形	-	単芯ビニールコード用ゴムブッシュ	-	2	6	1個

通常単価(税別) (税込単価)	通常出荷日

6,097円 ( 6,707円 )	在庫品1日目当日出荷可能
4,635円 ( 5,099円 )	1日目
4,945円 ( 5,440円 )	1日目
6,097円 ( 6,707円 )	在庫品1日目当日出荷可能
6,097円 ( 6,707円 )	在庫品1日目当日出荷可能
5,297円 ( 5,827円 )	在庫品1日目当日出荷可能
4,642円 ( 5,106円 )	1日目
4,897円 ( 5,387円 )	在庫品1日目当日出荷可能
4,797円 ( 5,277円 )	在庫品1日目当日出荷可能
3,996円 ( 4,396円 )	19日目

詳細情報

基本情報

基本情報

小形、軽量の封入スイッチ。
【特長】
・形V小形基本スイッチをダイカスト・ケースに封入し、すぐれた防塵性、機械的強度
・カム・アーム形、カム・ローラアーム形の場合、アームの位置を360°任意の位置にセット可能

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

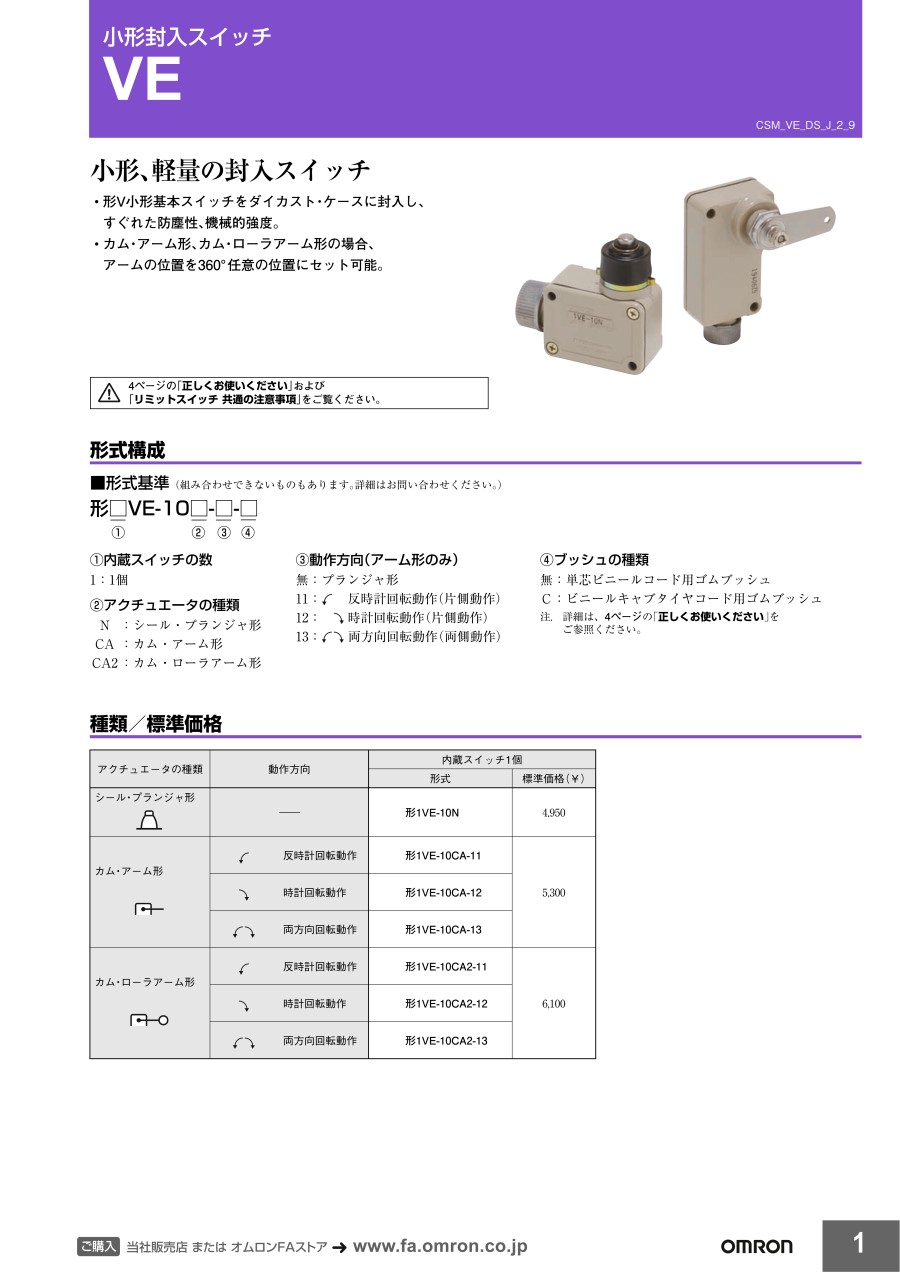

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
