マルチプル・リミットスイッチ VB
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,797円～27,651円特別価格
- 税込単価
- 1,977円～30,416円特別価格
形VBが装いも新たに登場。ヘッドボックス一体化によりヘッド強度、シール性を向上...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が23型番あります。
商品情報
外形図
注.上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0,4mmです。
製品仕様
構造（形VB-2211の場合）
性能
| 保護構造 | IP67 | |
|---|---|---|
| 耐久性* | 機械的 | 500万回以上 |
| 電気的 | 30万回以上（AC250V 10A 抵抗負荷） | |
| 許容操作速度 | 0.1mm～0.5m/s | |
| 許容操作ひん度 | 機械的 | 120回/min |
| 電気的 | 30回/min | |
| 定格周波数 | 50/60Hz（ACの場合） | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 接触抵抗 | 15mΩ以下（初期値） | |
| 耐電圧 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 充電金属部とアース間 | AC1,500V 50/60Hz 1min/Uimp 4kV（EN60947-5-1） | |
| 各端子と非充電金属部間 | AC1,500V 50/60Hz 1min/Uimp 4kV（EN60947-5-1） | |
| 異極端子間 | Uimp 4kV（EN60947-5-1） | |
| 定格絶縁電圧（Ui） | 300V（EN60947-5-1） | |
| 開閉時逆起電圧 | 1,000V max.（EN60947-5-1） | |
| 汚染度（使用環境） | 3（EN60947-5-1） | |
| 短絡保護装置 | 10Aヒューズ 形gGまたは形gl（IEC269） | |
| 条件付短絡電流 | 100A（EN60947-5-1） | |
| 定格密閉熱電流（Ithe） | 5A、0.5A（EN60947-5-1） | |
| 感電保護クラス | Class I （アース端子配線、あるいは機械側で接地） | |
| 振動 | 誤動作 | 10～55Hz 複振幅1.5mm |
| 衝撃 | 耐久 | 1,000m/s2以上 |
| 誤動作 | 200m/s2以上 | |
| 使用周囲温度 | -10～+80℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 35～95%RH以下 | |
| 質量 | 約580g（形VB-4211の場合） | |
注.上記は初期における値です。
*耐久性の値は、周囲温度5～35℃、周囲湿度40～70%RHの時のものです。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,899円 ( 17,489円 ) | 1日目 |
15,899円 ( 17,489円 ) | 在庫品1日目当日出荷可能 |
15,899円14,309円 ( 15,740円 ) | 1日目 |
15,899円 ( 17,489円 ) | 在庫品1日目当日出荷可能 |
15,899円 ( 17,489円 ) | 在庫品1日目当日出荷可能 |
15,899円 ( 17,489円 ) | 1日目 |
18,899円 ( 20,789円 ) | 在庫品1日目当日出荷可能 |
15,169円 ( 16,686円 ) | 在庫品1日目当日出荷可能 |
18,899円 ( 20,789円 ) | 在庫品1日目当日出荷可能 |
18,899円 ( 20,789円 ) | 在庫品1日目当日出荷可能 |
18,899円 ( 20,789円 ) | 在庫品1日目当日出荷可能 |
18,899円 ( 20,789円 ) | 在庫品1日目当日出荷可能 |
18,118円 ( 19,930円 ) | 在庫品1日目当日出荷可能 |
21,741円 ( 23,915円 ) | 在庫品1日目当日出荷可能 |
23,899円 ( 26,289円 ) | 在庫品1日目当日出荷可能 |
18,118円 ( 19,930円 ) | 在庫品1日目当日出荷可能 |
22,899円 ( 25,189円 ) | 在庫品1日目当日出荷可能 |
19,906円 ( 21,897円 ) | 在庫品1日目当日出荷可能 |
23,316円 ( 25,648円 ) | 31日目 |
24,719円 ( 27,191円 ) | 31日目 |
27,651円 ( 30,416円 ) | 1日目 |
25,562円 ( 28,118円 ) | 在庫品1日目当日出荷可能 |
1,797円 ( 1,977円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
形VBが装いも新たに登場。ヘッドボックス一体化によりヘッド強度、シール性を向上。機械的耐久性の大幅アップ（500万回）。
【特長】
・各種工作機械、トランスファ・マシンなどのシーケンスコントロールに使用可能
・オイルフィルターを設けているため、プランジャ部に油・水が浸入しても外部に排除可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

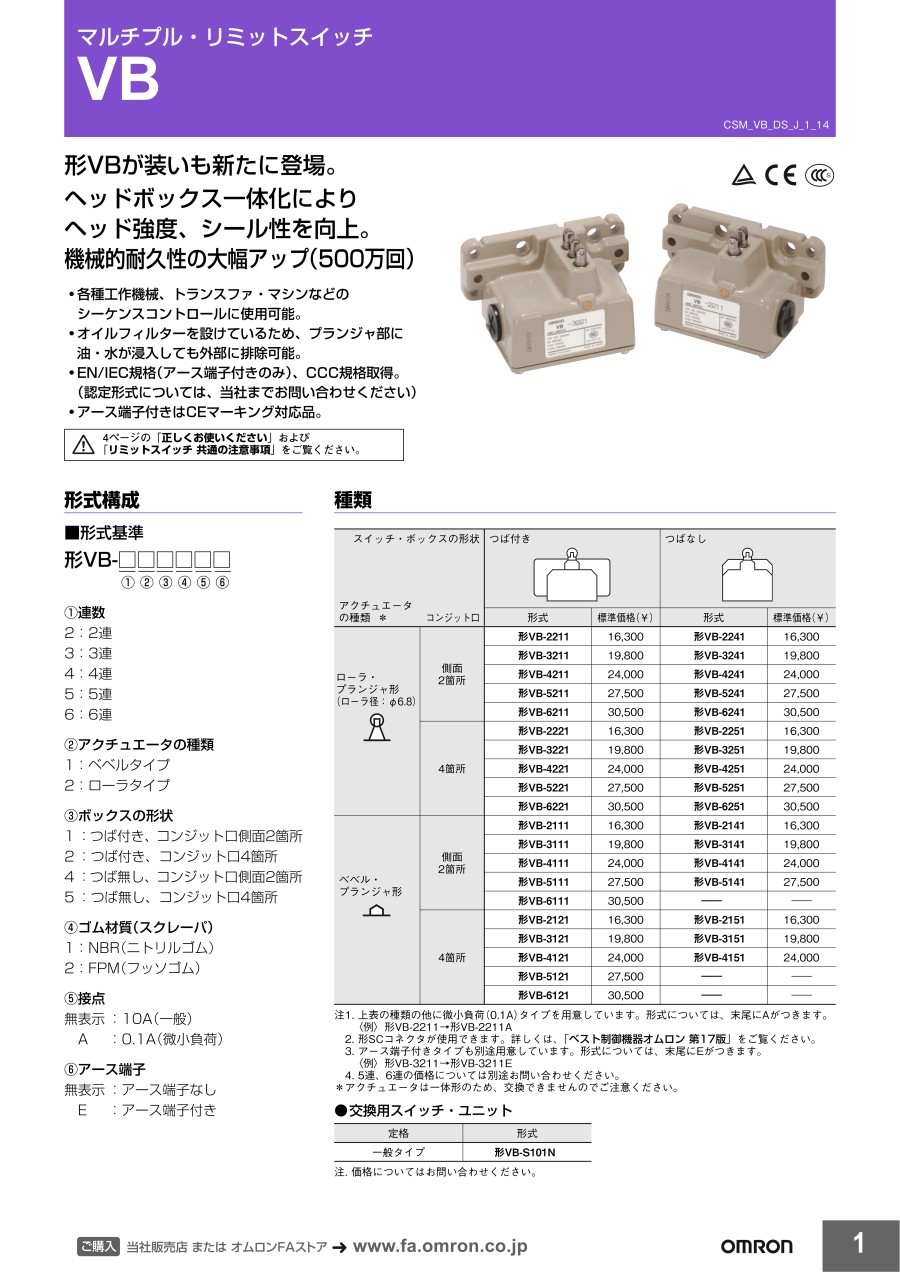

カタログ
商品担当おすすめ
マルチプル・リミットスイッチ VBのレビュー
NC装置のリミットスイッチ交換修理
5
5.02020/11/10
NC装置のX-Y軸用リミットスイッチが消耗してきた為、交換修理に使用。
メーカーに依頼すると時間・コスト共にかさむので自...もっと読む
0人が参考にしています。
機械修理部品
4
4.02020/07/03
昔の機械のリミットスイッチの交換部品として購入しました。使っていたメーカーが無くなって探していたらこちらを見つけました。...もっと読む
0人が参考にしています。
専用の機械装置の位置確認に使用
5
5.02019/03/27
もともと付いていた部品の修理部品として同じものを購入しました。十数年使用しての交換になりましたので、耐久性に関しては特に...もっと読む
0人が参考にしています。
故障した部品の交換
5
5.02018/03/16
早く設備を復旧させる必要が有るとき
納期が早くて助かります。
0人が参考にしています。
