オムロン

ながらスイッチ TP70

Name: ながらスイッチ TP70
Brand: オムロン
SKU: 221000559352
Rating: 4 (5 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): 9,997円～19,164円

税込単価: 10,997円～21,080円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

2回路リミットスイッチ WL-N/WL

4.4

通常価格(税別)： 590円 (税込価格：649円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

小形セーフティ・リミットスイッチ D4N

4.8

通常価格(税別)： 1,296円 (税込価格：1,426円)

通常出荷日：在庫品1日目

移動しながらの手元作業でカンタン入力。【特長】・手にやさしいプラスチックロッド...

詳細情報を確認する

種類
リミットスイッチ
アクチュエータタイプ
フレキシブル形
フレキシブル形種類
フレキシブルロッド
内蔵スイッチ仕様
形D4N-2187
保護構造
IP65
AC定格電圧 (v)
120 / 240
DC定格電圧 (v)
125 / 250
取得規格
GB(CCC)
機械的寿命 (万回)
100
機械的動作頻度 (回/min以下)
60
使用温度範囲 (℃)
-10～70

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注.上記の外形寸法図中、指定のない部分の寸法公差は±4mmです。
*A部、B部の底板はありません。

製品仕様

構造

性能

保護構造*1			IP65
振動誤動作			10～55Hz 片振幅0.65mm 加速度100m/s²以下
衝撃	耐久		最大1,000m/s²
衝撃	誤動作		最大20m/s²
使用環境	温度		使用可能温度 -10～+70℃
使用環境	湿度		使用可能湿度 35～95%RH
スイッチ仕様	許容操作速度		1mm～0.5m/s
	許容操作ひん度	機械的	最大60回/min
	許容操作ひん度	電気的	最大30回/min（抵抗負荷において）
	耐久性*2	機械的	100万回以上
	耐久性*2	電気的	20万回以上（10A AC125V 抵抗負荷）
	接触形式		1a1b
	端子仕様		ねじ締め端子
非常停止スイッチ仕様	スイッチ形式		形A165E-M-02
	動作方式		スローアクション、直接開路動作機構
	動作機能		プッシュロック・ターンリセット ※プッシュで接点が開離し、ターンで閉路します。
	接触形式		2b
	操作部		大きさ:φ40、色:赤、非照光
	端子仕様		はんだづけ端子

注1.上記は初期における値です。
注2.詳細仕様につきましては、上記形式での個別仕様をご確認ください。
*1. 内蔵スイッチ（形D4N-2187）の保護構造を示すものであり、本体ケース部の値ではありません。
*2. 耐久性の値は、周囲温度5～35℃、周囲湿度40～70%RH、アクチュエータ先端から20mmの箇所で30mmストローク操作させたときのものです。

型番リスト

表示件数

型番

仕様	取付仕様	最小発注数量

一体形スイッチのみ	正面取りつけ	1個
一体形スイッチのみ	底面取りつけ（高さ調整付き）	1個
一体形スイッチのみ	挟み込み取りつけ（高さ調整付き）	1個
分離形非常停止スイッチ付き	正面取りつけ	1個
分離形非常停止スイッチ付き	底面取りつけ（高さ調整付き）	1個

通常単価(税別) (税込単価)	通常出荷日

10,979円 ( 12,077円 )	在庫品1日目当日出荷可能
9,997円 ( 10,997円 )	在庫品1日目当日出荷可能
19,164円 ( 21,080円 )	在庫品1日目当日出荷可能
14,305円 ( 15,736円 )	在庫品1日目当日出荷可能
13,419円 ( 14,761円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

移動しながらの手元作業でカンタン入力。
【特長】
・手にやさしいプラスチックロッドタイプを採用
・ワンウェイ動作
・1方向からのタッチでしか動作しないストッパ付き
・本体色に作業者がわかりやすい黄色を採用
・取りつけ場所に合わせて3つのタイプを準備
・非常停止スイッチ付きもシリーズ化

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

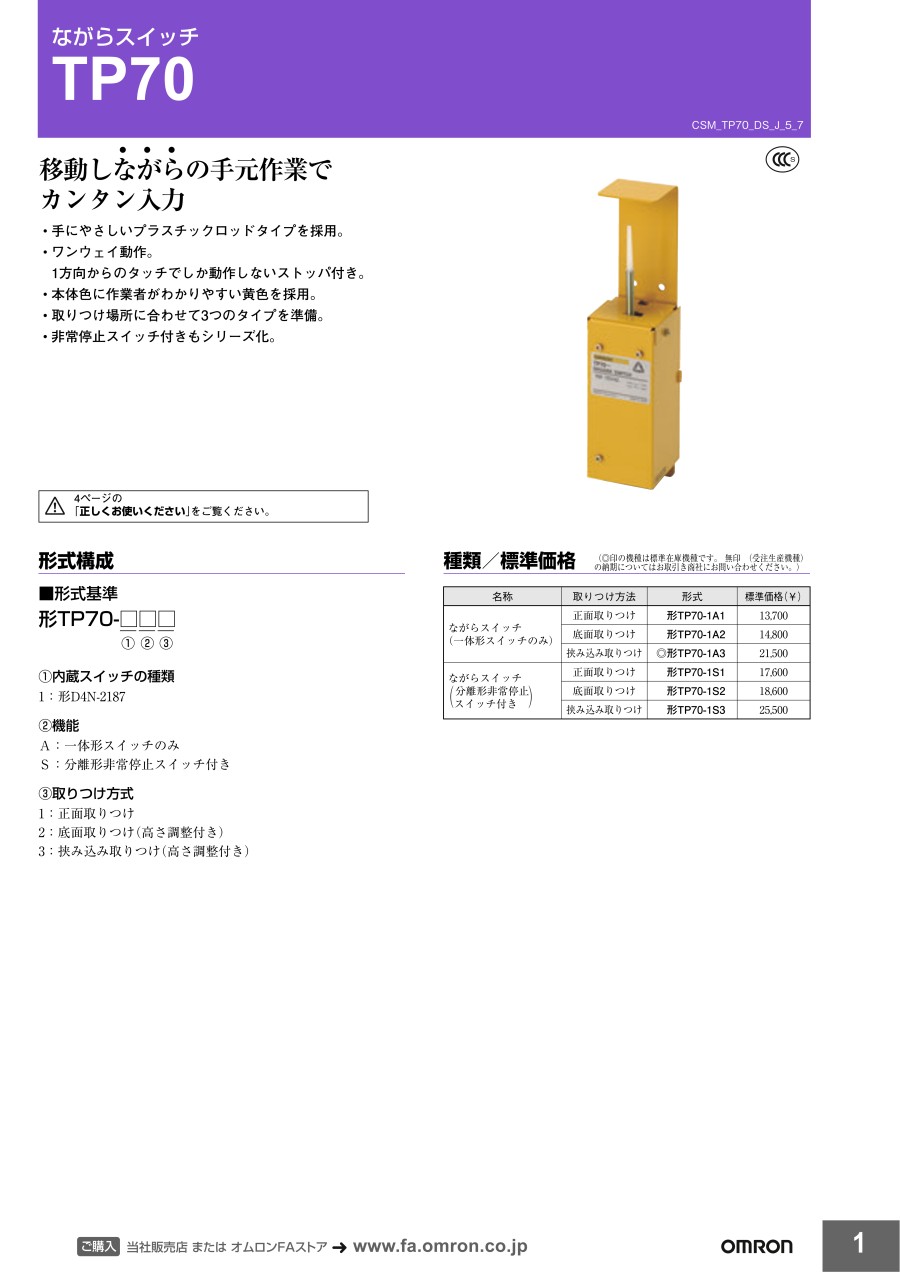

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ながらスイッチ TP70のレビュー

4平均満足度：4.05件のレビュー

星5
20%
星4
60%
星3
20%
星2
0%
星1
0%

設備の起動スイッチ

満足度：3.02018/08/29

作業性もよく保護カバー一体式で簡単に設置できる為便利だが、使用しているとスイッチレバー部のスプリングが根元付近で折れやす...もっと読む

9人が参考にしています。

自動スタート用スイッチに利用

満足度：4.02019/04/23

自動スタート用スイッチとして使用しており、次の工程も流して行うため、ながら操作できるこのスイッチを選定し購入しました。想...もっと読む

3人が参考にしています。

装置のスタートスイッチにて

満足度：4.02019/12/24

客先指定購入でしたが、スイッチとケースがセットに成っており、設置が楽に出来ました。

1人が参考にしています。

専用機の起動スイッチ

満足度：5.02021/03/04

手払い起動の定番でいつも使ってます。多少乱暴に扱っても壊れない丈夫さが気に入っています。

0人が参考にしています。

機械設備の起動SW

満足度：4.02018/09/08

釦起動に比べて、作業性が非常に良い。起動方向を変えることができるため、設備の左右どちらにも取付出来る融通性が良い。

0人が参考にしています。
