小形封入スイッチ SHL
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,289円～3,462円
- 税込単価
- 2,518円～3,808円
小形の汎用ヨコ形。微小負荷タイプもシリーズ化。【特長】・EN（TÜV）、UL、...
詳細情報を確認する- 種類
- リミットスイッチ
- 保護構造
- IP67
- 機械的寿命 (万回)
- 1000
- 機械的動作頻度 (回/min以下)
- 120
- 使用温度範囲 (℃)
- -10～80
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
製品仕様
構造
性能（形SHL-W155の場合）
| 保護構造*1 | IP67（EN60947-5-1） | |
|---|---|---|
| 耐久性*2 | 機械的 | 1,000万回以上 |
| 電気的 | 50万回以上 | |
| 許容操作速度 | 0.1mm～0.5m/s（ヒンジ・レバーの場合） | |
| 許容操作ひん度 | 機械的 | 120回/min |
| 電気的 | 30回/min | |
| 定格周波数 | 50/60Hz | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 接触抵抗 | 15mΩ以下（初期値、内蔵スイッチ単体） | |
| 耐電圧 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 各端子と非充電金属部間 | AC2,000V 50/60Hz 1min/Uimp 2.5kV（EN60947-5-1） | |
| 定格絶縁電圧（Ui） | 150V（EN60947-5-1） | |
| 汚染度（使用環境） | 3（EN60947-5-1） | |
| 短絡保護装置 | 10Aヒューズ 形gIまたは形gG（IEC60269） | |
| 条件付短絡電流 | 100A（EN60947-5-1） | |
| 定格密閉熱電流（Ithe） | 5A（EN60947-5-1） | |
| 感電保護クラス | Class II（二重絶縁で接地不要） | |
| 振動 | 誤動作 | 10～55Hz 複振幅1.5mm |
| 衝撃 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最大300m/s2 | |
| 使用周囲温度 | -10～+80℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 35～95%RH | |
| 質量 *3 | 約62～72g | |
注1.左記は初期における値です。
注2.形式によっては、上記数値が異なる場合があります。
*1. プランジャタイプ形SHL-D（Q）□□のヘッド部は除きます。
*2. 周囲温度5～35℃、周囲湿度40～70%RHの時のものです。
*3. プランジャ形での値です。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,289円 ( 2,518円 ) | 1日目 |
2,392円 ( 2,631円 ) | 在庫品1日目当日出荷可能 |
2,846円 ( 3,131円 ) | 在庫品1日目当日出荷可能 |
2,442円 ( 2,686円 ) | 1日目 |
3,012円 ( 3,313円 ) | 在庫品1日目当日出荷可能 |
2,297円 ( 2,527円 ) | 在庫品1日目当日出荷可能 |
2,392円 ( 2,631円 ) | 在庫品1日目当日出荷可能 |
2,489円 ( 2,738円 ) | 1日目 |
2,653円 ( 2,918円 ) | 在庫品1日目当日出荷可能 |
3,195円 ( 3,515円 ) | 1日目 |
2,950円 ( 3,245円 ) | 1日目 |
2,527円 ( 2,780円 ) | 在庫品1日目当日出荷可能 |
2,597円 ( 2,857円 ) | 在庫品1日目当日出荷可能 |
3,187円 ( 3,506円 ) | 81日目 |
3,187円 ( 3,506円 ) | 1日目 |
3,115円 ( 3,427円 ) | 在庫品1日目当日出荷可能 |
3,187円 ( 3,506円 ) | 31日目 |
3,115円 ( 3,427円 ) | 在庫品1日目当日出荷可能 |
2,848円 ( 3,133円 ) | 31日目 |
3,362円 ( 3,698円 ) | 在庫品1日目当日出荷可能 |
3,462円 ( 3,808円 ) | 31日目 |
2,391円 ( 2,630円 ) | 1日目 |
2,617円 ( 2,879円 ) | 31日目 |
2,289円 ( 2,518円 ) | 1日目 |
2,297円 ( 2,527円 ) | 1日目 |
2,599円 ( 2,859円 ) | 在庫品1日目当日出荷可能 |
2,531円 ( 2,784円 ) | 在庫品1日目当日出荷可能 |
2,597円 ( 2,857円 ) | 在庫品1日目当日出荷可能 |
2,322円 ( 2,554円 ) | 在庫品1日目当日出荷可能 |
2,437円 ( 2,681円 ) | 76日目 |
3,191円 ( 3,510円 ) | 1日目 |
3,371円 ( 3,708円 ) | 在庫品1日目当日出荷可能 |
2,397円 ( 2,637円 ) | 在庫品1日目当日出荷可能 |
2,397円 ( 2,637円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小形の汎用ヨコ形。微小負荷タイプもシリーズ化。
【特長】
・EN（TÜV）、UL、CSA、CCC規格取得
・堅牢で精密なダイカストケースに、高耐久性を誇るコイル・スプリング方式のスイッチを内蔵
・小形であり、マイクロスイッチの単独使用では、強度的に不安な用途に使用可能
・微小負荷タイプ、動作表示灯つきもシリーズ化
・コードの引き出し方向は、端子保護カバーの入れ換えで左右どちらからでも引き出し可能
・IECのIP67に適合したシール性（常時油水のかかる環境では、モールド仕様をご使用ください）
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

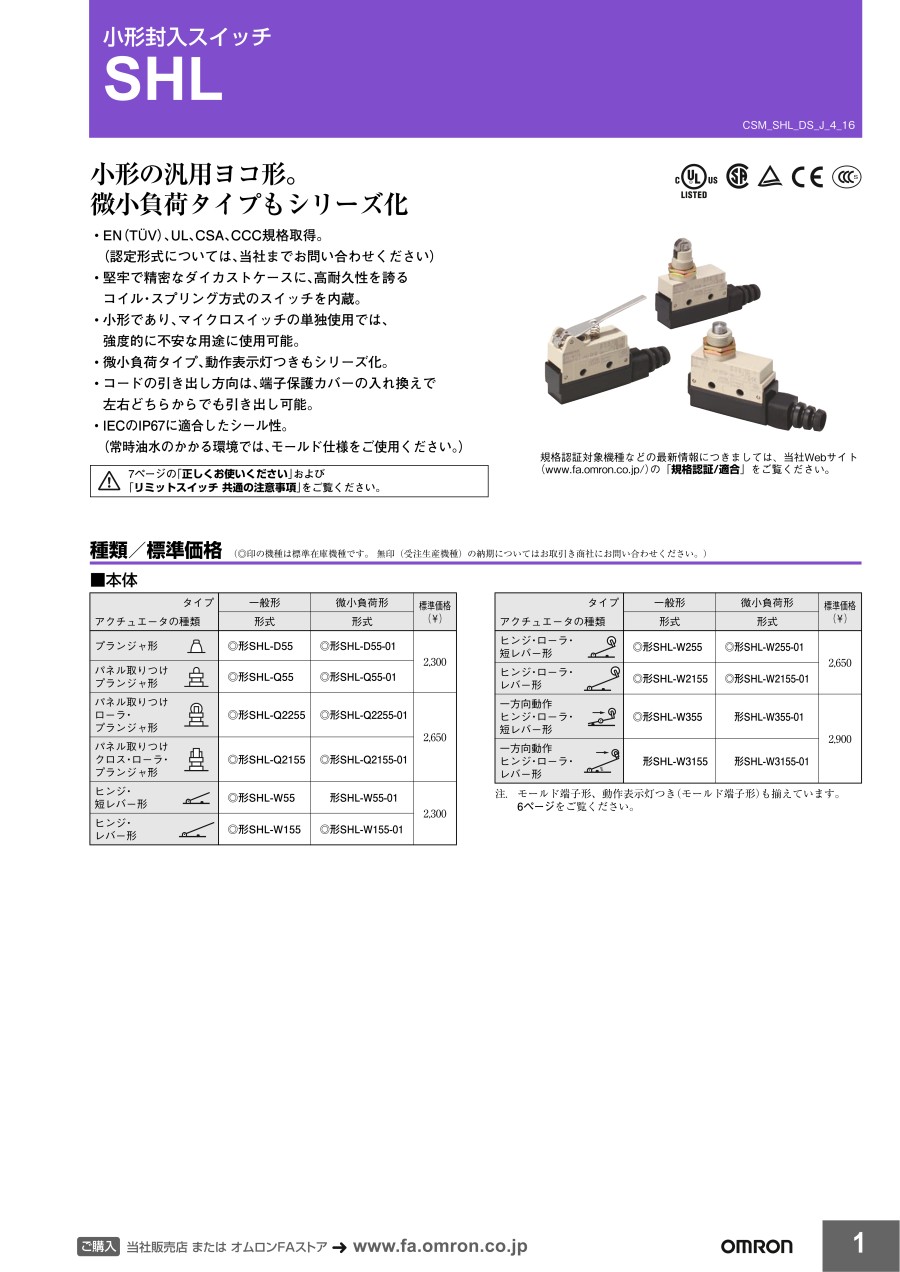

カタログ
