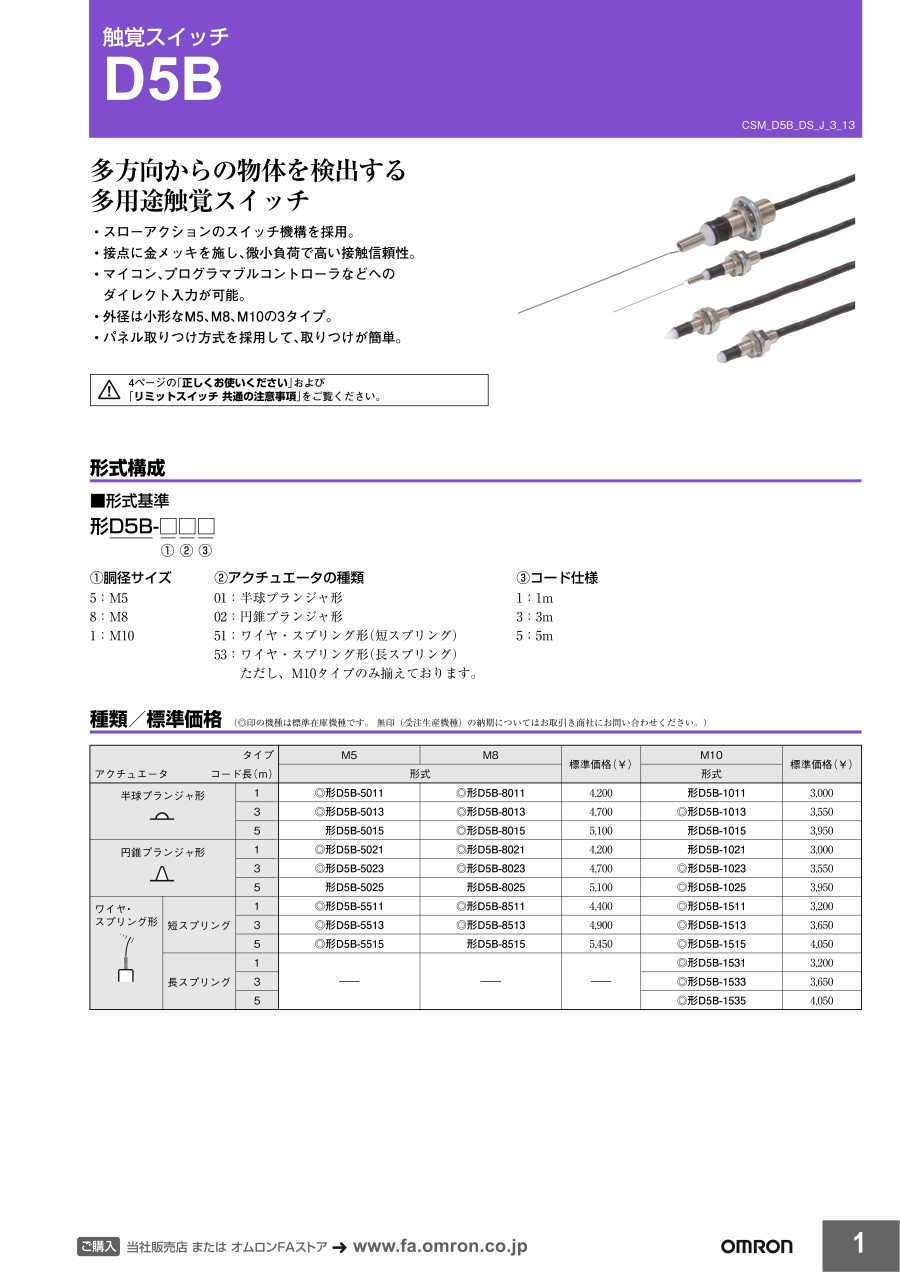

触覚スイッチ D5B

外形図

M5タイプ

D5B-501□

D5B-502□

D5B-551□

M8タイプ

D5B-801□

D5B-802□

D5B-851□

M10タイプ

D5B-101□

D5B-151□

D5B-102□

D5B-153□

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. ケースのねじ部は特殊なねじ寸法（ピッチ0.5mm）になっています。標準タップ加工での取りつけはできませんので、付属ナットで取りつけてください。

製品仕様

定格／性能

注. 上記は初期における値です。
※1. 耐久性の値は、周囲温度+5～+35℃、周囲湿度40～70%RHの時のものです。
※2. ワイヤ・スプリング形は16.7Hz  複振幅1mm
※3. ワイヤ・スプリング形は最大50m/s²
※4. ワイヤ・スプリング形は除く。

動作特性

※参考値です。

選定サポート情報

形式基準

注意・禁止事項

使用上の注意

取り扱いについて

コードに過大な荷重を加えないでください。（29.42N以下）
コード断線の原因になります。
また繰り返し屈曲させる時は、曲げ半径をR20mm以上取るようにしてください。
ワイヤ・スプリング形は先端部が細くなっておりますので取り扱いの際はご注意ください。

取りつけについて

• ナットは過大な力で締めつけないでください。なお、締めつけトルクおよび取りつけ穴加工寸法は下表をご参照ください。
• ベースのねじ部は特殊なねじ寸法になっていますので、標準タップ加工での取りつけはできません。

寸法／タイプ	M5	M8	M10
A（取りつけ穴寸法）	φ5  0～+0.3mm	φ8  0～+0.3mm	φ10  0～+0.3mm
B（板厚）	3～7mm	4～6mm	6～10mm
C（歯付座金外形寸法）	φ9.2mm	φ15mm	φ18mm

・ベースに過大荷重を加えると変形の原因となります。取りつけの際十分に注意願います。

操作について

• アクチュエータには過大な力を加えないでください。アクチュエータの強度は最大14.7Nですが、繰り返し動作させる場合は最大1.96N（ワイヤ・スプリング形は最大0.49N）までとしてください。
• 動作特性は、力の方向（X、Y、Z）によって異なります。
• 触覚スイッチは、先端部に加えられた力によってアクチュエータが動き、内部のスイッチを開閉する機構になっております。アクチュエータに触れるだけのスイッチ（形NLリミット形タッチスイッチ、形D5C円柱形タッチスイッチ）とは原理上異なります。
• ワイヤ・スプリング形はストロークを取り過ぎると、折損の原因となります。全体の動き（TT）は参考値までとしてください。
• 油水、水などが直接スイッチにかかる場所でのご使用では、保護カバーを装着してください（保護カバーは販売しておりません）。
• 屋外でのご使用に際しては、オゾン劣化などによる不具合発生の原因となります。また、ご使用環境の違いによって耐久性に影響を受けます。
