セミコンパクト封入スイッチ D4MC
- 通常単価(税別)
- 1,138円～2,911円
- 税込単価
- 1,252円～3,202円
ローコストで、しかも実用性の高い封入スイッチ。【特長】・1,000万回以上の高...
詳細情報を確認する- 種類
- リミットスイッチ
- 保護構造
- IP67
- AC定格詳細
- AC125,250V(10A)/AC480V(3A)
- AC定格電圧 (v)
- 480 / 250 / 125
- DC定格電圧 (v)
- 8 / 125 / 250 / 30 / 14
- DC電気定格詳細
- DC8,14V(10A)/30V(6A)/125V(0.5A)/250V(0.25A)
- 機械的寿命 (万回)
- 1000
- 機械的動作頻度 (回/min以下)
- 120
- 使用温度範囲 (℃)
- -10～80
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
注1.上記、各機種の外法寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2.動作特性はA方向から動作させ、測定した値です。
注3.OTは規格値を超えないように制限してお使いください。
製品仕様
構造
ケーブルの引き出し方向は、端子保護カバーの入れ替えで左右どちらでも引き出しが可能です。
端子ねじはM4バインド小ねじ（内歯座金付）を使用しています。
性能
| 保護構造 | IP67 | |
|---|---|---|
| 耐久性 | 機械的 | 1,000万回以上 |
| 電気的 | 50万回以上 | |
| 許容操作速度 | 0.05mm～0.5m/s *1 | |
| 許容操作ひん度 | 機械的 | 120回/min |
| 電気的 | 20回/min | |
| 定格周波数 | 50/60Hz | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 接触抵抗 | 15mΩ以下（初期値、内蔵スイッチ単体） | |
| 耐電圧 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 各端子と非充電金属部間 | AC2,000V 50/60Hz 1min | |
| 定格絶縁電流（Ui） | 1,000VAC | |
| 汚染度（使用環境） | 3（IEC947-5-1） | |
| 感電保護クラス | Class II | |
| PTI（トラッキング特性） | 175 | |
| スイッチカテゴリー | D（IEC335） | |
| 定格作動電流（Ie） | 10A | |
| 定格作動電圧（Ue） | AC250V | |
| 振動 | 誤動作 | 10～55Hz 複振幅1.5mm *2 |
| 衝撃 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最大100m/s2 *1 *2 | |
| 使用周囲温度 | -10～+80℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 35～95%RH | |
| 質量 | 約71g（パネル取りつけプランジャ形の場合） | |
*1.プランジャ形の場合です。
*2.自由状態、動作限度位置にて1ms以内。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,492円 ( 1,641円 ) | 31日目 |
1,138円 ( 1,252円 ) | 1日目 |
1,297円 ( 1,427円 ) | 在庫品1日目当日出荷可能 |
1,297円 ( 1,427円 ) | 在庫品1日目当日出荷可能 |
2,168円 ( 2,385円 ) | 1日目 |
2,911円 ( 3,202円 ) | 在庫品1日目当日出荷可能 |
1,517円 ( 1,669円 ) | 在庫品1日目当日出荷可能 |
1,697円 ( 1,867円 ) | 在庫品1日目当日出荷可能 |
2,589円 ( 2,848円 ) | 1日目 |
1,989円 ( 2,188円 ) | 1日目 |
2,889円 ( 3,178円 ) | 1日目 |
1,997円 ( 2,197円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ローコストで、しかも実用性の高い封入スイッチ。
【特長】
・1,000万回以上の高耐久性で、しかもマイクロスイッチ内蔵により高い繰り返し精度を有する封入スイッチ
・パネル取りつけ形は、動作位置が形Zと同一
・マイクロスイッチより、さらに強度、防塵性、防滴性が要求される用途に使用可能
・端子を樹脂固めしたモールド端子形もあり
・UL、CCC規格取得
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

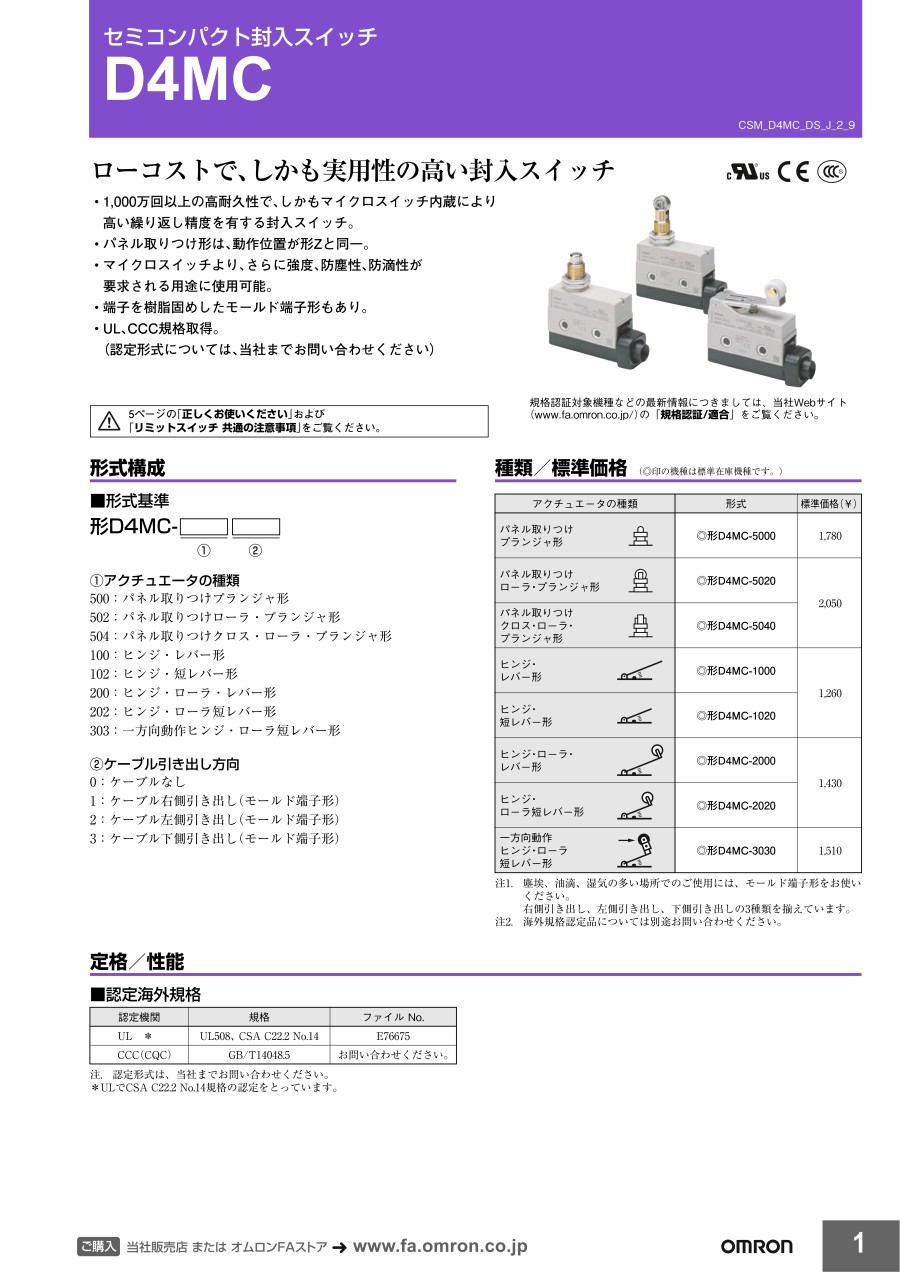

カタログ
