小形リミットスイッチ D4CC
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,458円～5,998円
- 税込単価
- 3,804円～6,598円
ローラ・レバー形で厚さ16mmの薄形を実現。しかもコネクタ接続タイプ。【特長】...
詳細情報を確認する- 種類
- リミットスイッチ
- 保護構造
- IP67
- 機械的寿命 (万回)
- 1000
- 機械的動作頻度 (回/min以下)
- 120
- 使用温度範囲 (℃)
- -10～70
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
ピン・プランジャ形
注.上記、各機種の外形寸法図中、指定のない部分の寸法公差±0.4mmです。
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
構造
センターローラ・レバー形 動作表示灯つき
性能
| 保護構造 | IP67 | |
|---|---|---|
| 耐久性 *1 | 機械的 | 1,000万回以上 |
| 電気的 | 20万回以上（AC125V 1A抵抗負荷） | |
| 許容操作速度 | 0.1mm～0.5m/s（プランジャ形の場合） 1mm～1m/s（ローラ・レバー形の場合） | |
| 許容操作ひん度 | 機械的 | 120回/min |
| 電気的 | 30回/min | |
| 定格周波数 | 50/60Hz | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 抵触抵抗（初期値） | 100mΩ以下 | |
| 耐電圧 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 充電金属部とアース間 | AC1,500V 50/60Hz 1min | |
| 各端子と非充電金属部間 | AC1,500V 50/60Hz 1min | |
| 振動 | 誤動作 | 10～55Hz 複振幅1.5mm *2 |
| 耐衝撃 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最大500m/s2 *2 | |
| 使用周囲温度 | -10～+70℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 35～95%RH | |
| 質量 | 約120g（形D4CC-1002の場合） | |
注.上記は初期における値です。
*1. 耐久性の値は、周囲温度5～35℃、周囲湿度40～70%RHの時のものです。
*2. プラスチック・ロッド形は除く。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,582円 ( 3,940円 ) | 1日目 |
4,997円 ( 5,497円 ) | 在庫品1日目当日出荷可能 |
4,997円 ( 5,497円 ) | 在庫品1日目当日出荷可能 |
4,697円 ( 5,167円 ) | 在庫品1日目当日出荷可能 |
4,997円 ( 5,497円 ) | 在庫品1日目当日出荷可能 |
5,997円 ( 6,597円 ) | 在庫品1日目当日出荷可能 |
5,997円 ( 6,597円 ) | 1日目 |
5,597円 ( 6,157円 ) | 在庫品1日目当日出荷可能 |
3,458円 ( 3,804円 ) | 1日目 |
4,597円 ( 5,057円 ) | 在庫品1日目当日出荷可能 |
4,338円 ( 4,772円 ) | 在庫品1日目当日出荷可能 |
4,697円 ( 5,167円 ) | 1日目 |
4,997円 ( 5,497円 ) | 在庫品1日目当日出荷可能 |
4,997円 ( 5,497円 ) | 在庫品1日目当日出荷可能 |
5,997円 ( 6,597円 ) | 1日目 |
5,397円 ( 5,937円 ) | 在庫品1日目当日出荷可能 |
5,597円 ( 6,157円 ) | 在庫品1日目当日出荷可能 |
4,073円 ( 4,480円 ) | 1日目 |
5,597円 ( 6,157円 ) | 在庫品1日目当日出荷可能 |
5,697円 ( 6,267円 ) | 1日目 |
5,998円 ( 6,598円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ローラ・レバー形で厚さ16mmの薄形を実現。しかもコネクタ接続タイプ。
【特長】
・ローラ・レバータイプで6連までの多連取りつけが可能なセンターローラ・レバー形をシリーズ化
・ケーブル接続は、リミットスイッチの交換が容易なコネクタ接続タイプ
・プランジャ部はシールパッキン、ダイヤフラム、内蔵スイッチ部は保護キャップと3重シール構造で、IEC規格のIP67に適合した構造
・LED表示灯付タイプをシリーズ化し、動作時の確認が容易（不動作時点灯を標準）
・UL、CSA、CCC規格取得
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

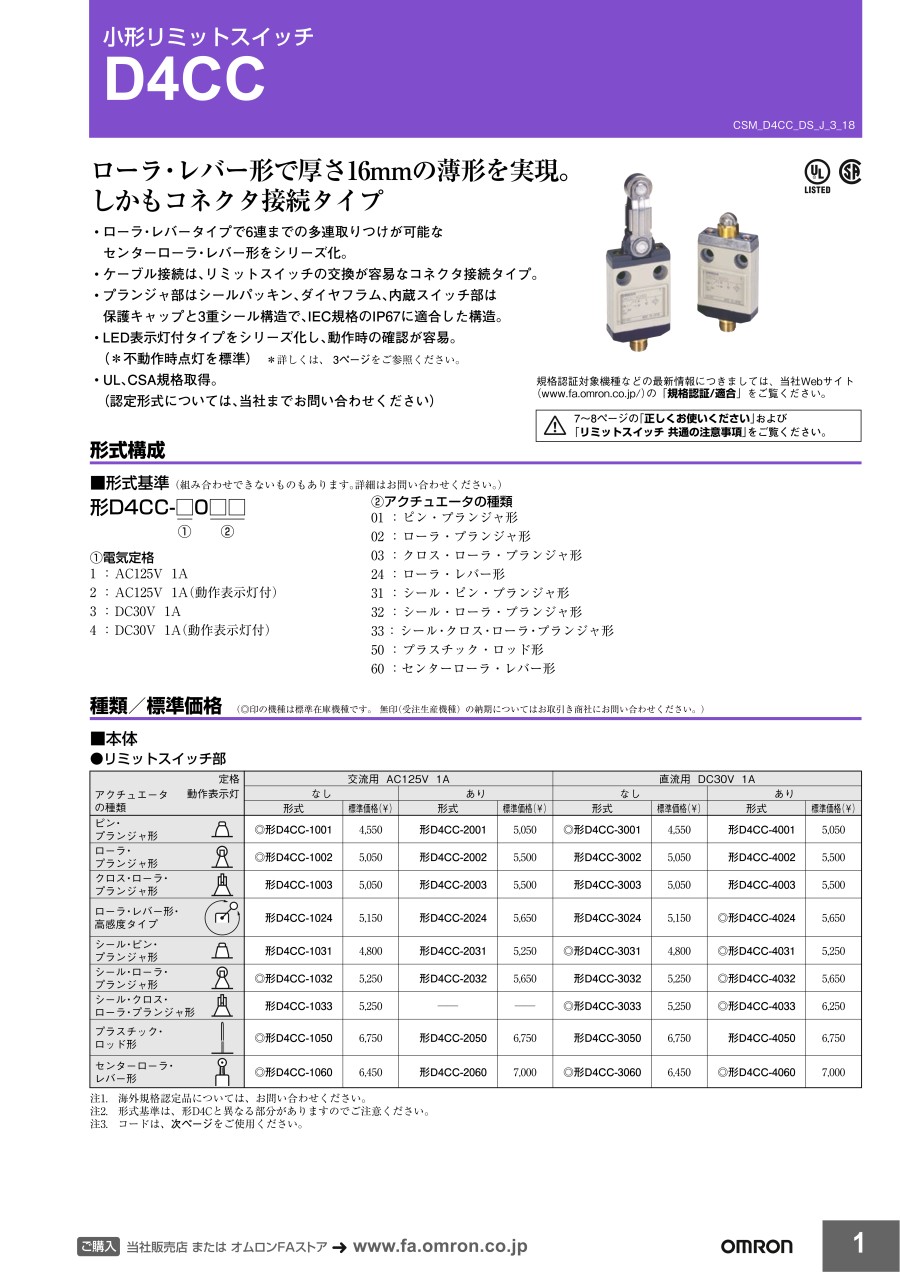

カタログ
