一般用基本スイッチ Z
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 872円～3,635円
- 税込単価
- 959円～3,999円
高精度、豊富な種類を誇る、ベストセラーの基本スイッチ。【特長】・しゃ断容量が1...
詳細情報を確認する- 種類
- マイクロスイッチ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が145型番あります。
商品情報

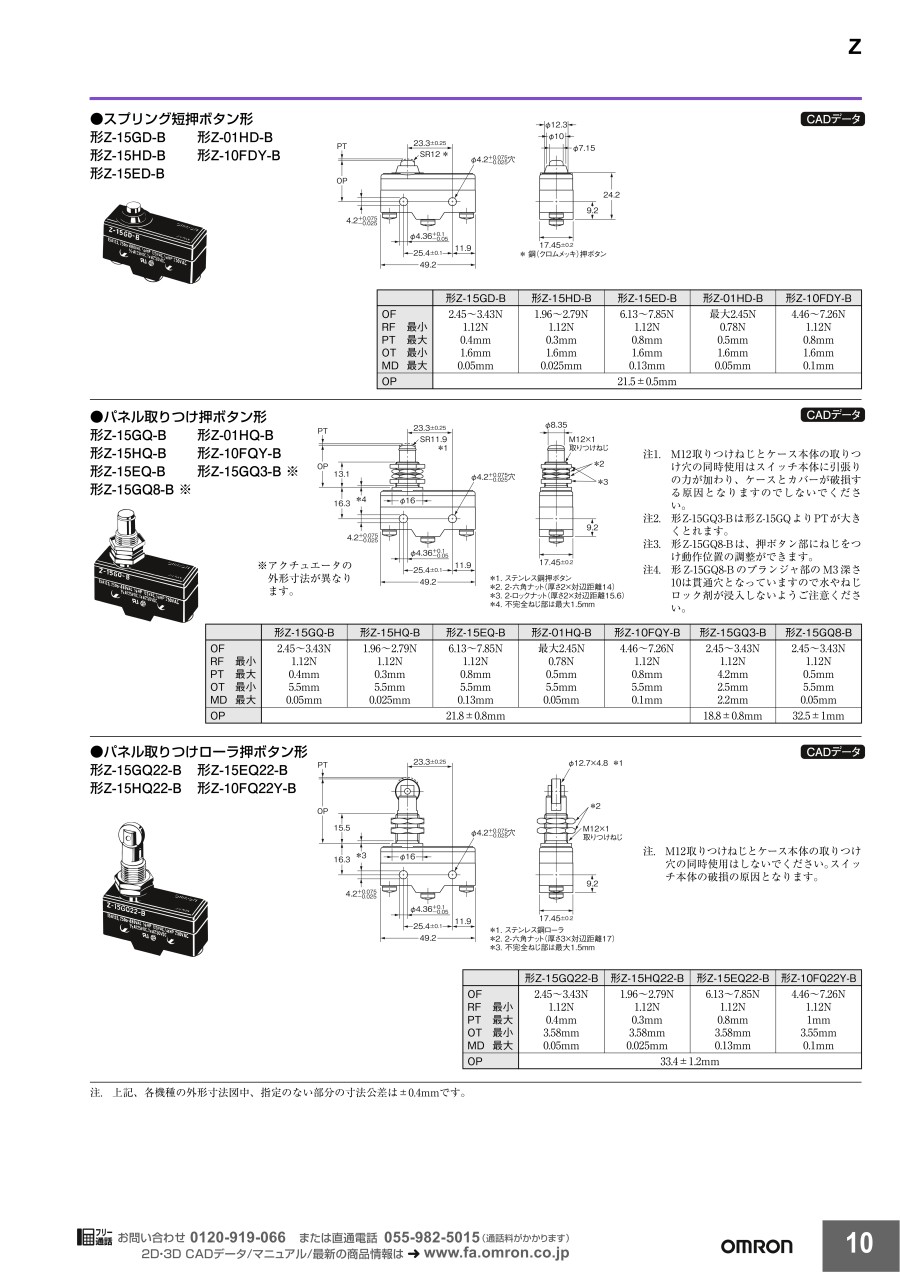

外形図
ピン押ボタン形
* ステンレス鋼押ボタン
※上記以外の型番についての情報はデジタルカタログをご参照ください。
規格表
性能
| 項目 | 分類 | |||||
|---|---|---|---|---|---|---|
| 形Z-15 (微小負荷用、 フレキシブル・ ロッド形を除く) | 形Z-01H | 形Z-15 (フレキシブル・ロッド形) | 形Z-10F | 形Z-15H2 | ||
| 許容操作速度 | 0.01mm～1m/s *1 | 1mm～1m/s | 0.1mm～1m/s *1 | 0.01mm～1m/s | ||
| 許容操作ひん度 | 機械的 | 240回/min | 120回/min | 240回/min | 240回/min | |
| 電気的 | 20回/min | |||||
| 絶縁抵抗 | 100MΩ以上(DC500Vメガにて) | |||||
| 接触抵抗 | 15MΩ以下(初期値) | 50MΩ以下 (初期値) | 15MΩ以下(初期値) | 25MΩ以下(初期値) | 15MΩ以下 (初期値) | |
| 耐電圧 | 同極端子間 接点間隔G AC1,000V 50/60Hz 1min 接点間隔H AC600V 50/60Hz 1min 接点間隔E AC1,500V 50/60Hz 1min | 同極端子間 接点間隔G AC1,000V 50/60Hz 1min 接点間隔H AC600V 50/60Hz 1min | 同極端子間 接点間隔F AC1,500V 50/60Hz 1min | 同極端子間 AC600V 50/60Hz 1min | ||
| 充電金属部とアース間、各端子と非充電金属部間 AC2,000V 50/60Hz 1min | ||||||
| 振動 | 誤動作 | 10～55Hz 複振幅1.5mm *5 | 10～20Hz 複振幅1.5mm *5 | 10～55Hz 複振幅1.5mm *5 | ||
| 衝撃 | 耐久 | 最大1,000m/s2 | ||||
| 誤動作 | 最大300m/s2 *2 *5 | 最大50m/s2 *5 | 最大300m/s2 *3 *5 | 最大100m/s2 | ||
| 耐久性 | 機械的 | 接点間隔G、H 2,000万回以上*4 接点間隔E 30万回以上 | 100万回以上 | 50万回以上*1 | 2,000万回以上 | |
| 電気的 | 接点間隔G、H50万回以上 接点間隔E10万回以上 | 10万回以上 | 10万回以上 | 50万回以上 | ||
| 保護構造 | 一般形 | IP00 | ||||
| 防滴形 | IP62相当(端子部を含まない) | |||||
| 感電保護クラス | Class I | |||||
| PTI(トラッキング特性) | 175 | |||||
| 使用周囲温度 | 一般形 | -25～+80℃(ただし、氷結しないこと) | ||||
| 防滴形 | -15～+80℃(ただし、氷結しないこと) | |||||
| 使用周囲湿度 | 一般形 | 35～85%RH | ||||
| 防滴形 | 35～95%RH | |||||
| 質量 | 約22～58g | 約42～48g | 約34～61g | 約22g | ||
*1.押ボタン形の場合です。(レバー形は押ボタン部の値です)
*2.形Z-15Gピン押ポタン形の場合です。
*3.形Z-10FY-Bの値です。
*4.ピン押ボタン形の場合です。ピン押ボタン形以外は1,000万回以上です。
*5.誤動作1ms以内
製品仕様
構造
防滴形
- 防滴端子保護カバーなし
- 防滴端子保護カバーつき
基準形
接触形式(1c接点)
モールド端子形
注.逆動作形(形Z-15GMタイプ)は、NOとNCの端子配置が逆になります。
( )はリード線色
注.逆動作形(形Z-15GMタイプ)は、NOとNCの端子配置が逆になります。
分割接触形
維持接触形
接触形式
接触形式
注.逆動作形(Z-10FMタイプ)は、NOとNCの端子配置が逆になります。
形式構成
基準形
一般形
- 使用目的に適した種々のアクチュエータが揃っており、用途に合わせた利用が可能です。
- 微小負荷用の接点機構はクロスバー方式で、接点に金合金を採用しているため、微小負荷領域において非常に高い接触信頼性を発揮します。
- 接点間隔はH2:0.20mm(超高感度) H:0.25mm(高感度、微小負荷用) G:0.5mm(基準) E:1.8mm(高容量)を用意。
防滴形
- アクチュエータ部にゴムプーツを組付け、ケースとカバーの間に接着剤を充填し防滴を高めたスイッチです。
- 防滴端子保護カバーつきと端子部を樹脂固めしたモールド端子形も用意しております。
分割接触形
- 一般用基本スイッチの機構をもとに可動・固定接点を2分割し、2組の同時接触接点をもたせたスイッチです。
- 可動接点側を共通(COM)としているため接続方法により直列または、並列の使い分けができます。
- ツイン接点として使用すれば、微小負荷領域での開閉に高い信頼性が得られます。
維持接触形
- 押ポタンのほかに、押ポタンと反対位置にあるケースの底面に復帰ボタンをもっています。この押ポタンを交互に操作してください。
- 一般に"動作までの動き"より"復帰までの動き"の方が大きく、用途としては可逆制御回路、手動復帰操作回路など、自動復帰をしてはならない回路に適しています。
型式表示方法
形式基準
基準形
(1)定格通電電流
(2)接点間隔
01 :0.1A(微小負荷用)
15 :15A
15 :15A
H2 :0.20mm(超高感度)
H :0.25mm(高感度、微小負荷用)
G :0.5mm(標準)
E :1.8mm(高容量)
H :0.25mm(高感度、微小負荷用)
G :0.5mm(標準)
E :1.8mm(高容量)
(3)アクチュエータの種類
無表示:ピン押ボタン形
S :スプリング細押ボタン形
D :スプリング短押ボタン形
K :スプリング押ボタン形(OP中)
K3 :スプリング押ボタン形(OP大)
Q3 :パネル取りつけ押ボタン形(OP小)
Q :パネル取りつけ押ボタン形(OP中)
Q8 :パネル取りつけ押ボタン形(OP大)
Q22 :パネル取りつけローラ押ボタン形
Q21 :パネル取りつけクロス・ローラ押ボタン形
S :スプリング細押ボタン形
D :スプリング短押ボタン形
K :スプリング押ボタン形(OP中)
K3 :スプリング押ボタン形(OP大)
Q3 :パネル取りつけ押ボタン形(OP小)
Q :パネル取りつけ押ボタン形(OP中)
Q8 :パネル取りつけ押ボタン形(OP大)
Q22 :パネル取りつけローラ押ボタン形
Q21 :パネル取りつけクロス・ローラ押ボタン形
L :リーフ・スプリング形(OF大)
L2 :ローラ・リーフ・スプリング形
W21 :ヒンジ・短レバー形
W :ヒンジ・レバー形(OF小)
W3 :ヒンジ・レバー形(OF中)
W32 :ヒンジ・レバー形(OF大)
W4 :小勢力ヒンジ・レバー形
W44 :ヒンジ・長レバー形
W78 :小勢力ヒンジ・ワイヤ・レバー形(OF小)
W52 :小勢力ヒンジ・ワイヤ・レバー形(OF大)
W22 :ヒンジ・ローラ・短レバー形
L2 :ローラ・リーフ・スプリング形
W21 :ヒンジ・短レバー形
W :ヒンジ・レバー形(OF小)
W3 :ヒンジ・レバー形(OF中)
W32 :ヒンジ・レバー形(OF大)
W4 :小勢力ヒンジ・レバー形
W44 :ヒンジ・長レバー形
W78 :小勢力ヒンジ・ワイヤ・レバー形(OF小)
W52 :小勢力ヒンジ・ワイヤ・レバー形(OF大)
W22 :ヒンジ・ローラ・短レバー形
W2 :ヒンジ・ローラ・レバー形
W25 :ヒンジ・ローラ・レバー形(大形ローラ)
W49 :ヒンジ・クロス・ローラ・短レバー形
W54 :ヒンジ・クロス・ローラ・レバー形
W2277:一方向動作ヒンジ・ローラ・短レバー形(OF小)
M :逆動作ヒンジ・レバー形
M22 :逆動作ヒンジ・ローラ・短レバー形
M2 :逆動作ヒンジ・ローラ・レバー形
NJ :フレキシブル・ロッド形(OF大)
NJS :フレキシブル・ロッド形(OF小)
W25 :ヒンジ・ローラ・レバー形(大形ローラ)
W49 :ヒンジ・クロス・ローラ・短レバー形
W54 :ヒンジ・クロス・ローラ・レバー形
W2277:一方向動作ヒンジ・ローラ・短レバー形(OF小)
M :逆動作ヒンジ・レバー形
M22 :逆動作ヒンジ・ローラ・短レバー形
M2 :逆動作ヒンジ・ローラ・レバー形
NJ :フレキシブル・ロッド形(OF大)
NJS :フレキシブル・ロッド形(OF小)
(4)保護構造
(5)端子の種類
無表示:一般形
55 :防滴形(端子部を含まない)
A55 :防滴形(端子部を含む)
55 :防滴形(端子部を含まない)
A55 :防滴形(端子部を含む)
無表示:はんだづけ端子
B :ねじ締め端子(内歯座金)
B5V :ねじ締め端子で防滴端子保護カバーつき
(形Z-15G□A55タイプのみ適用、他の端子へは使用できません。)
B :ねじ締め端子(内歯座金)
B5V :ねじ締め端子で防滴端子保護カバーつき
(形Z-15G□A55タイプのみ適用、他の端子へは使用できません。)
基準形(防滴形(モールド端子形))
(1)防滴形形式
(2)リード線の種類
無表示:VSF
19 :VCT
(3)リード線引出し方向
L:右図参照
R:右図参照
D:右図参照
(4)リード線の長さ
1 :1m
3 :3m
(2)リード線の種類
無表示:VSF
19 :VCT
(3)リード線引出し方向
L:右図参照
R:右図参照
D:右図参照
(4)リード線の長さ
1 :1m
3 :3m
分割接触形
維持接触形
(1)定格通電電流
10 :10A(分割接触形)
(2)接点間隔
F :1mm(高容量)
(3)アクチュエータの種類
無表示:ピン押ボタン形
S :スプリング細押ボタン形
D :スプリング短押ボタン形
Q :パネル取りつけ押ボタン形
Q22 :パネル取りつけローラ押ボタン形
W :ヒンジ・レバー形
W22 :ヒンジ・ローラ・短レバー形
W2 :ヒンジ・ローラ・レバー形
M22 :逆動作ヒンジ・ローラ・短レバー形
(4)構造
Y :分割接触形
(5)端子の種類
B :ねじ締め端子(内歯座金)
10 :10A(分割接触形)
(2)接点間隔
F :1mm(高容量)
(3)アクチュエータの種類
無表示:ピン押ボタン形
S :スプリング細押ボタン形
D :スプリング短押ボタン形
Q :パネル取りつけ押ボタン形
Q22 :パネル取りつけローラ押ボタン形
W :ヒンジ・レバー形
W22 :ヒンジ・ローラ・短レバー形
W2 :ヒンジ・ローラ・レバー形
M22 :逆動作ヒンジ・ローラ・短レバー形
(4)構造
Y :分割接触形
(5)端子の種類
B :ねじ締め端子(内歯座金)
(1)定格通電電流
15 :15A
(2)接点間隔
E :1.8mm(高容量)
(3)アクチュエータの種類
無表示:ピン押ボタン形
S :スプリング細押ボタン形
W :ヒンジ・レバー形
(4)構造
R :維持接触形
15 :15A
(2)接点間隔
E :1.8mm(高容量)
(3)アクチュエータの種類
無表示:ピン押ボタン形
S :スプリング細押ボタン形
W :ヒンジ・レバー形
(4)構造
R :維持接触形
技術情報
定格(基準形/分割接触形/維持接触形)
形Z-15(微小負荷用、フレキシブル・ロッド形を除く)
| 接点間隔 | 定格電圧(V) | 項目 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 無誘導負荷(A) | 誘導負荷(A) | ||||||||
| 抵抗負荷 | ランプ負荷 | 誘導負荷 | 電動機負荷 | ||||||
| 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | ||
| G、H、 H2、E | AC 125 250 500* | 15(10)* 15(10)* 10 | 3 2.5 1.5 | 1.5 1.25 0.75 | 15(10)* 15(10)* 6 | 5 3 1.5 | 2.5 1.5 0.75 | ||
| G | DC 8 14 30 125 250 | 15 15 6 0.5 0.25 | 3 3 3 0.5 0.25 | 1.5 1.5 1.5 0.5 0.25 | 15 10 5 0.05 0.03 | 5 5 5 0.05 0.03 | 2.5 2.5 2.5 0.05 0.03 | ||
| H、H2 | DC 8 14 30 125 250 | 15 15 2 0.4 0.2 | 3 3 2 0.4 0.2 | 1.5 1.5 1.4 0.4 0.2 | 15 10 1 0.03 0.02 | 5 5 1 0.03 0.02 | 2.5 2.5 1 0.03 0.02 | ||
| E | DC 8 14 30 125 250 | 15 15 15 0.75 0.3 | 3 3 3 0.75 0.3 | 1.5 1.5 1.5 0.75 0.3 | 15 15 10 0.4 0.2 | 5 5 5 0.4 0.2 | 2.5 2.5 2.5 0.4 0.2 | ||
※( )中は、形Z-15HW52、形Z-15HW78(-B)、形Z-15H2(-B)の定格です。
また、これらの形式はAC500Vの定格はありません。
この形式の交流定格は125、250Vのみです。
形Z-15(フレキシブル・ロッド形)
| 定格電圧(V) | 無誘導負荷(A) | 誘導負荷(A) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 抵抗負荷 | ランプ負荷 | 誘導負荷 | 電動機負荷 | ||||||
| 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | ||
| AC 125 250 | 15 15 | 2 1 | 1 0.5 | 7 5 | 2.5 1.5 | 2 1 | |||
| DC 8 14 30 125 250 | 15 15 2 0.4 0.2 | 2 2 2 0.4 0.2 | 1 1 1 0.4 0.2 | 7 7 1 0.03 0.02 | 3 3 1 0.03 0.02 | 1.5 1.5 0.5 0.03 0.02 | |||
形Z-10F
| 接点間隔 | 定格電圧(V) | 項目 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 無誘導負荷(A) | 誘導負荷(A) | ||||||||
| 抵抗負荷 | ランプ負荷 | 誘導負荷 | 電動機負荷 | ||||||
| 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | ||
| 直列接続 | AC 125 250 | 10 10 | 4 2.5 | 2 1.5 | 6 6 | 5 3 | 2.5 1.5 | ||
| DC 30 125 250 | 10 1 0.6 | 4 1 0.6 | 2 1 0.6 | 6 0.1 0.05 | 6 0.1 0.05 | 3 0.1 0.05 | |||
| 並列接続 | AC 125 250 | 6 6 | 3 2.5 | 1.5 1.25 | 4 4 | 4 2 | 2 1 | ||
| DC 30 125 250 | 6 0.6 0.3 | 4 0.6 0.3 | 2 0.6 0.3 | 4 0.1 0.05 | 6 0.1 0.05 | 3 0.1 0.05 | |||
形Z-01H
| 定格電圧(V) | 抵抗負荷(A) | ||
|---|---|---|---|
| 常時閉路 | 常時開路 | ||
| AC | 125 | 0.1 | |
| DC | 8 14 30 | 0.1 0.1 0.1 | |
注1. 上記数値は定常電流を示します。
注2. 誘導負荷とは、力率0.4以上(交流)、時定数7ms以下(直流)です。
注3. ランプ負荷とは、10 倍の突入電流を有するものとします。
注4. 電動機負荷とは、6倍の突入電流を有するものとします。
注5. 逆動作ヒンジ・レバー形の定格は常時閉路と常時開路の定格が逆になります。
注6. モールド端子形の場合、交流定格は、125、250Vのみです。
注7. 定格は、以下の条件で試験を行った場合です。
(1)周囲温度 :20±2℃
(2)周囲湿度 :65±5%RH
(3)操作ひん度:20回/min
下記の範囲でご使用ください。
| 形Z-01H | 形Z-15□、Z-10FY | |
|---|---|---|
| 最小適用負荷 | DC5V 1mA | DC5V 160mA |
接点仕様
| 項目 | 分類 | |||
|---|---|---|---|---|
| 形Z-15 | 形Z-01H | 形Z-10F | ||
| 接点 | 仕様 | リベット | シングル・クロスバー | リベット |
| 材質 | 銀 | 金合金 | 銀 | |
| 突入電流 | 常時閉路 | 最大30A | 最大0.1A | 最大40A |
| 常時開路 | 最大15A | 最大0.1A | 最大20A | |
参考データ
機械的耐久性曲線(形Z-15G)
電気的耐久性曲線(形Z-15G)
使用方法
取りつけ穴加工寸法
取りつけにはM4ねじを用い、平座金、ばね座金などを使用して堅固に取りつけてください。その際の締めつけトルクは1.18～1.47N・mとしてください。
パネルに取りつける場合、アクチュエータの六角ナットの締めつけトルクは2.94～4.9N・mで行ってください。
パネル取りつけ押ボタン形
パネル取りつけローラ押ボタン形
注意・禁止事項
使用上の注意はこちらです。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,589円 ( 1,748円 ) | 在庫品1日目当日出荷可能 |
2,589円 ( 2,848円 ) | 在庫品1日目当日出荷可能 |
1,789円 ( 1,968円 ) | 在庫品1日目当日出荷可能 |
1,926円 ( 2,119円 ) | 1日目 |
1,432円 ( 1,575円 ) | 1日目 |
1,202円 ( 1,322円 ) | 1日目 |
1,927円 ( 2,120円 ) | 1日目 |
2,689円 ( 2,958円 ) | 在庫品1日目当日出荷可能 |
3,189円 ( 3,508円 ) | 在庫品1日目当日出荷可能 |
1,442円 ( 1,586円 ) | 1日目 |
1,573円 ( 1,730円 ) | 1日目 |
1,989円 ( 2,188円 ) | 在庫品1日目当日出荷可能 |
1,989円 ( 2,188円 ) | 在庫品1日目当日出荷可能 |
2,689円 ( 2,958円 ) | 在庫品1日目当日出荷可能 |
1,623円 ( 1,785円 ) | 1日目 |
1,561円 ( 1,717円 ) | 1日目 |
2,197円 ( 2,417円 ) | 在庫品1日目当日出荷可能 |
2,197円 ( 2,417円 ) | 在庫品1日目当日出荷可能 |
2,554円 ( 2,809円 ) | 在庫品1日目当日出荷可能 |
2,497円 ( 2,747円 ) | 在庫品1日目当日出荷可能 |
1,997円 ( 2,197円 ) | 在庫品1日目当日出荷可能 |
2,390円 ( 2,629円 ) | 1日目 |
1,997円 ( 2,197円 ) | 在庫品1日目当日出荷可能 |
1,797円 ( 1,977円 ) | 在庫品1日目当日出荷可能 |
1,095円 ( 1,205円 ) | 1日目 |
1,253円 ( 1,378円 ) | 1日目 |
1,889円 ( 2,078円 ) | 在庫品1日目当日出荷可能 |
2,589円 ( 2,848円 ) | 在庫品1日目当日出荷可能 |
2,128円 ( 2,341円 ) | 1日目 |
1,277円 ( 1,405円 ) | 1日目 |
1,289円 ( 1,418円 ) | 在庫品1日目当日出荷可能 |
1,189円 ( 1,308円 ) | 在庫品1日目当日出荷可能 |
1,879円 ( 2,067円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
1,589円 ( 1,748円 ) | 在庫品1日目当日出荷可能 |
1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
1,689円 ( 1,858円 ) | 在庫品1日目当日出荷可能 |
1,289円 ( 1,418円 ) | 在庫品1日目当日出荷可能 |
2,189円 ( 2,408円 ) | 在庫品1日目当日出荷可能 |
2,989円 ( 3,288円 ) | 在庫品1日目当日出荷可能 |
2,265円 ( 2,492円 ) | 1日目 |
1,289円 ( 1,418円 ) | 在庫品1日目当日出荷可能 |
2,289円 ( 2,518円 ) | 在庫品1日目当日出荷可能 |
2,289円 ( 2,518円 ) | 在庫品1日目当日出荷可能 |
2,089円 ( 2,298円 ) | 在庫品1日目当日出荷可能 |
2,189円 ( 2,408円 ) | 在庫品1日目当日出荷可能 |
2,089円 ( 2,298円 ) | 在庫品1日目当日出荷可能 |
1,820円 ( 2,002円 ) | 1日目 |
1,189円 ( 1,308円 ) | 在庫品1日目当日出荷可能 |
1,189円 ( 1,308円 ) | 在庫品1日目当日出荷可能 |
1,289円 ( 1,418円 ) | 在庫品1日目当日出荷可能 |
1,389円 ( 1,528円 ) | 在庫品1日目当日出荷可能 |
1,189円 ( 1,308円 ) | 在庫品1日目当日出荷可能 |
1,589円 ( 1,748円 ) | 在庫品1日目当日出荷可能 |
1,689円 ( 1,858円 ) | 在庫品1日目当日出荷可能 |
1,689円 ( 1,858円 ) | 在庫品1日目当日出荷可能 |
1,689円 ( 1,858円 ) | 在庫品1日目当日出荷可能 |
1,689円 ( 1,858円 ) | 1日目 |
2,189円 ( 2,408円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高精度、豊富な種類を誇る、ベストセラーの基本スイッチ。
【特長】
・しゃ断容量が15Aと大きく、しかも高精度（繰り返し精度が良好です）
・マイクロスイッチの基本タイプであり、また用途に応じて、基準形、分割接触形、維持接触形など、豊富な種類を品揃え
・基準形には微小負荷用もシリーズ化
・端子部を安全に保護し、防滴性を備えた防滴端子保護カバーとモールド端子形もラインナップ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
一般用基本スイッチ Zのレビュー
高評価レビュー
機械用スイッチ
5
5.02022/05/26
性能に全く問題はなく、確実に動作してくれています。また、価格面でも満足が高いです。
1人が参考にしています。
ヒートシーラーのスイッチ
5
5.02019/03/11
スイッチが壊れたので交換しました。
元々取り付けていたスイッチが、どこのメーカーの物かわからなかったのですが、サイズが同...もっと読む
3人が参考にしています。
金型製作
5
5.02018/05/18
金型のスイッチ用にAP-Z と合わせて購入。
使い勝手が非常によく、型制作のたびにリピートしております。
3人が参考にしています。
機械用スイッチが故障の為
4
4.02018/03/22
リミットスイッチとして動作は問題ありません。
性能、サイズ、機械への取付やすさで選択しました。
期待通りに使用出来ました...もっと読む
3人が参考にしています。
リミットスイッチ
5
5.02019/01/31
信頼のオムロン製なので安心して使用できます．特に問題ないです．
2人が参考にしています。
近接スイッチとして
3
3.02017/09/05
ＣＡＤ図が古い？欲しいデータがないために、結局製品から採寸した。
製品は間違いなくいいものではあるが、取り付けを作成する...もっと読む
2人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
リミット・マイクロスイッチカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
オムロン
2回路リミットスイッチ WL-N/WL
4.4通常価格(税別)：590円～
通常出荷日:当日出荷可能在庫品1日目～
オムロン
一般用基本スイッチ Z
4.4通常価格(税別)：872円～
通常出荷日:当日出荷可能在庫品1日目～
オムロン
超小形基本スイッチ SS
4.6通常価格(税別)：136円～
通常出荷日:当日出荷可能在庫品1日目～
オムロン
小形封入スイッチ SHL
5通常価格(税別)：2,289円～
通常出荷日:当日出荷可能在庫品1日目～
オムロン
小形基本スイッチ V
4.8通常価格(税別)：301円～
通常出荷日:当日出荷可能在庫品1日目～
オムロン
コンパクト封入スイッチ ZC-□55
4.3通常価格(税別)：2,288円～
通常出荷日:当日出荷可能在庫品1日目～
オムロン
小形基本スイッチ VX
4.2通常価格(税別)：258円～
通常出荷日:当日出荷可能在庫品1日目～
オムロン
小形セーフティ・ドアスイッチ/スライドキーユニット D4NS/D4NS-SK
5通常価格(税別)：2,633円～
通常出荷日:当日出荷可能在庫品1日目～
オムロン
シール形小形基本スイッチ D2VW
4.9通常価格(税別)：238円～
通常出荷日:当日出荷可能在庫品1日目～
