高温用基本スイッチ TZ
- 通常単価(税別)
- 14,899円～26,626円
- 税込単価
- 16,389円～29,289円
400℃の高温でも安定した作動が可能。【特長】・絶縁物にセラミック、ばね材料に...
詳細情報を確認する- 種類
- マイクロスイッチ
- 形式基準
- 一般形
- 接触仕様
- 1c
- AC定格詳細
- AC125V,250V(1A)
- AC定格電圧 (v)
- 250 / 125
- DC定格電圧 (v)
- 8 / 125 / 30 / 14
- 取得規格
- GB(CCC)
- DC電気定格詳細
- DC8,14,30(1A)/125V(0.4A)
- 機械的寿命 (万回)
- 10
- 機械的動作頻度 (回/min以下)
- 60
- 使用温度範囲 (℃)
- -60～400
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
商品情報

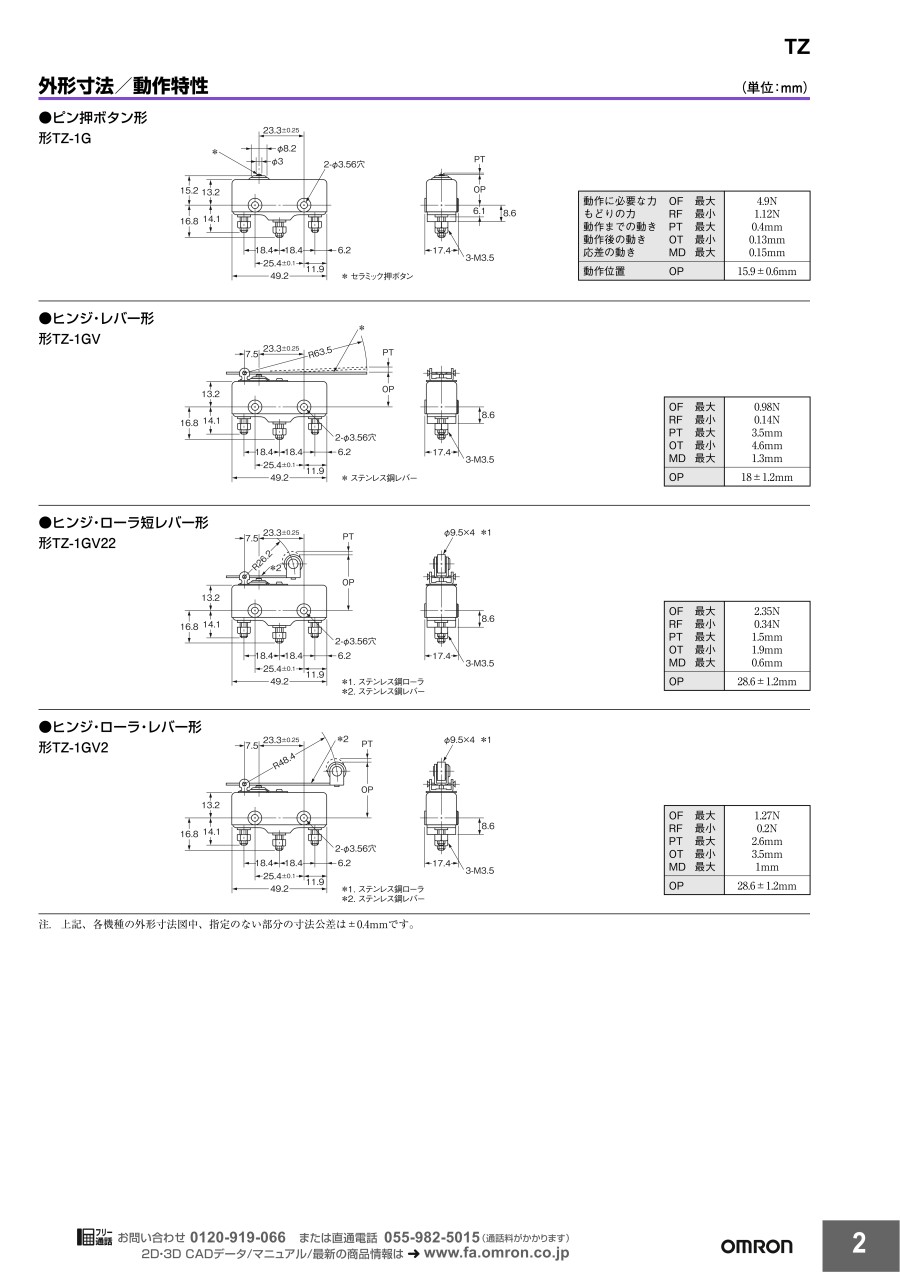

外形図
ピン押ボタン形
*セラミック押ボタン
ヒンジ・レバー形
*ステンレス鋼レバー
ヒンジ・ローラ短レバー形
*1.ステンレス鋼ローラ
*2.ステンレス鋼レバー
ヒンジ・ローラ・レバー形
*1.ステンレス鋼ローラ
*2.ステンレス鋼レバー
注.上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
製品仕様
性能
| 許容操作速度 | 0.05mm～1m/s *1 | |
|---|---|---|
| 許容操作ひん度 | 機械的 | 60回/min |
| 電気的 | 20回/min | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 接触抵抗 | 100mΩ以下（初期値） | |
| 耐電圧 | 同極端子間AC1,000V 50/60Hz 1min 充電金属部とアース間、各端子と非充電金属部間 AC1,500V 50/60Hz 1min | |
| 振動 | 誤動作 | 10～55Hz 複振幅1.5mm *2 |
| 衝撃 | 耐久 | 最大500m/s2 |
| 誤動作 | 最大300m/s2 *1 *2 | |
| 耐久性 | 機械的 | 10万回以上 |
| 電気的 | 5万回以上 | |
| 保護構造 | IP00 | |
| 感電保護クラス | Class I | |
| 使用周囲温度 | -65～+400℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 85%RH以下 | |
| 質量 | 約45～54g | |
*1.ピン押ボタン形の場合です。
*2.誤動作1ms以内。
構造
規格表
ピン押ボタン形
ヒンジ・レバー形
ヒンジ・ローラ短レバー形
ヒンジ・ローラ・レバー形
詳細情報
基本情報
400℃の高温でも安定した作動が可能。
【特長】
・絶縁物にセラミック、ばね材料にCo系特殊合金を、さらに接点に特殊合金を使用し、高温雰囲気中での動作、および接触信頼性を確保
・400℃の高温でも安定した動作が可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
高温用基本スイッチ TZのレビュー
真空内のリミット
3
3.02018/08/22
高価ですが、様々な特殊環境に適用できる素材で作られた貴重な製品だと思います。
