極超小形基本スイッチ D2F

外形図

注1.上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2.動作特性は、A方向（↓）に動作した場合です。

端子の種類/形状

規格表

性能

注.上記は初期における値です。
*1. ピン押ボタン形では自由位置と動作限度位置、レバー形の場合は動作限度位置での値です。
     接点の閉路または開路は1ms以内です。

製品仕様

接触仕様

1cタイプ（双投形）

動作特性

注. 動作特性は、A方向（↓）に動作した場合です。

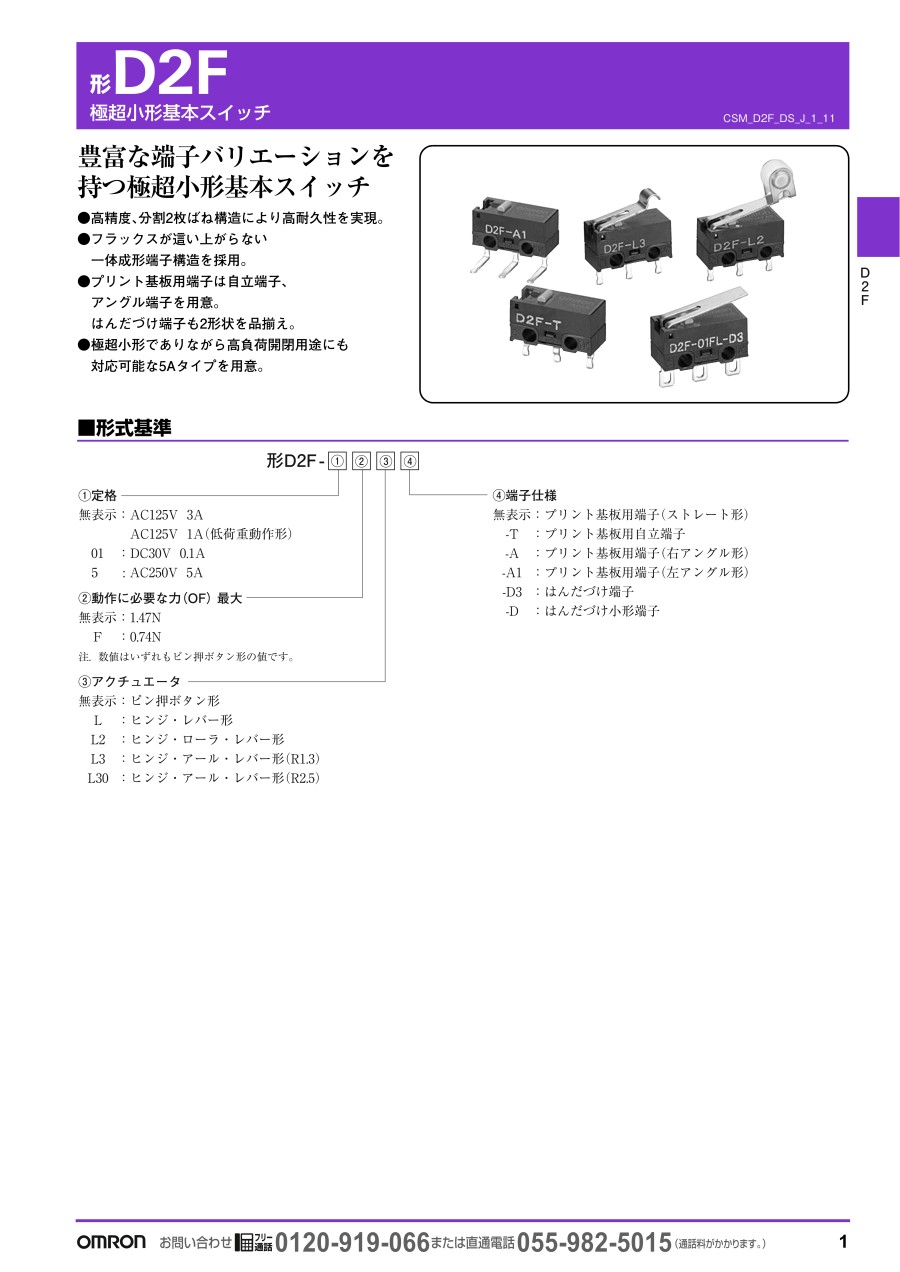

型式表示方法

技術情報

定格

注. 上記定格は、以下の条件で試験を行った場合です。
     （1）周囲温度 : 20±2℃     （2）周囲湿度 : 65±5%RH     （3）操作ひん度 : 30回/min

接点仕様

*最小適用負荷については、「■正しくお使いください」の「●微小負荷形での使用について」をご参照ください。

使用方法

取りつけについて

スイッチの取りつけはM2ねじを用い、平座金、バネ座金などを使用して、堅固に取りつけてください。その際の締めつけトルクは0.08～0.1N・mとしてください。

取りつけ穴加工寸法

微小負荷形での使用について

微小負荷回路の開閉時に一般負荷用のスイッチを用いると、接触不良を起こす原因となります。下図を参照し、使用領域の範囲でスイッチを使われることをおすすめします。なお、微小負荷タイプを下図のエリア内で使用する場合でも、開閉時に突入電流などが発生する負荷の場合は、接点消耗が激しくなり耐久性の低下を生じる原因となりますので、必要により接点保護回路を挿入してください。最小適用負荷は、N水準参考値としています。これは信頼水準60%（ λ₆₀）での故障水準のレベルを表しています。
（JIS C5003）
λ₆₀=0.5×10^-6/回は信頼水準60%で1/2,000,000回以下の故障が推定されるということを表しています。

注意・禁止事項

はんだづけについて

• はんだづけ端子への接続
  はんだづけの処理時間は、目安として、こて先温度300℃以下のはんだごてで3秒以内とし、はんだづけの後1分間は外力を与えないようにしてください。過大な温度での作業や長時間の加熱はスイッチの特性劣化の原因となります。
• プリント基板用端子の基板への接続
  自動はんだ槽使用の場合、260℃±5℃ 5秒以内での作業をおすすめします。また、はんだ、フラックスの液面が基板を越えないよう管理してください。
  手はんだの場合、処理時間は、目安として、こて先温度350℃以下のはんだごてで3秒以内とし、はんだづけの後1分間は外力を与えないようにしてください。また、はんだはスイッチのケースより離して供給し、ケース側へはんだおよびフラックスが流れ込まないようにしてください。
