超小形基本スイッチ 【D3M】

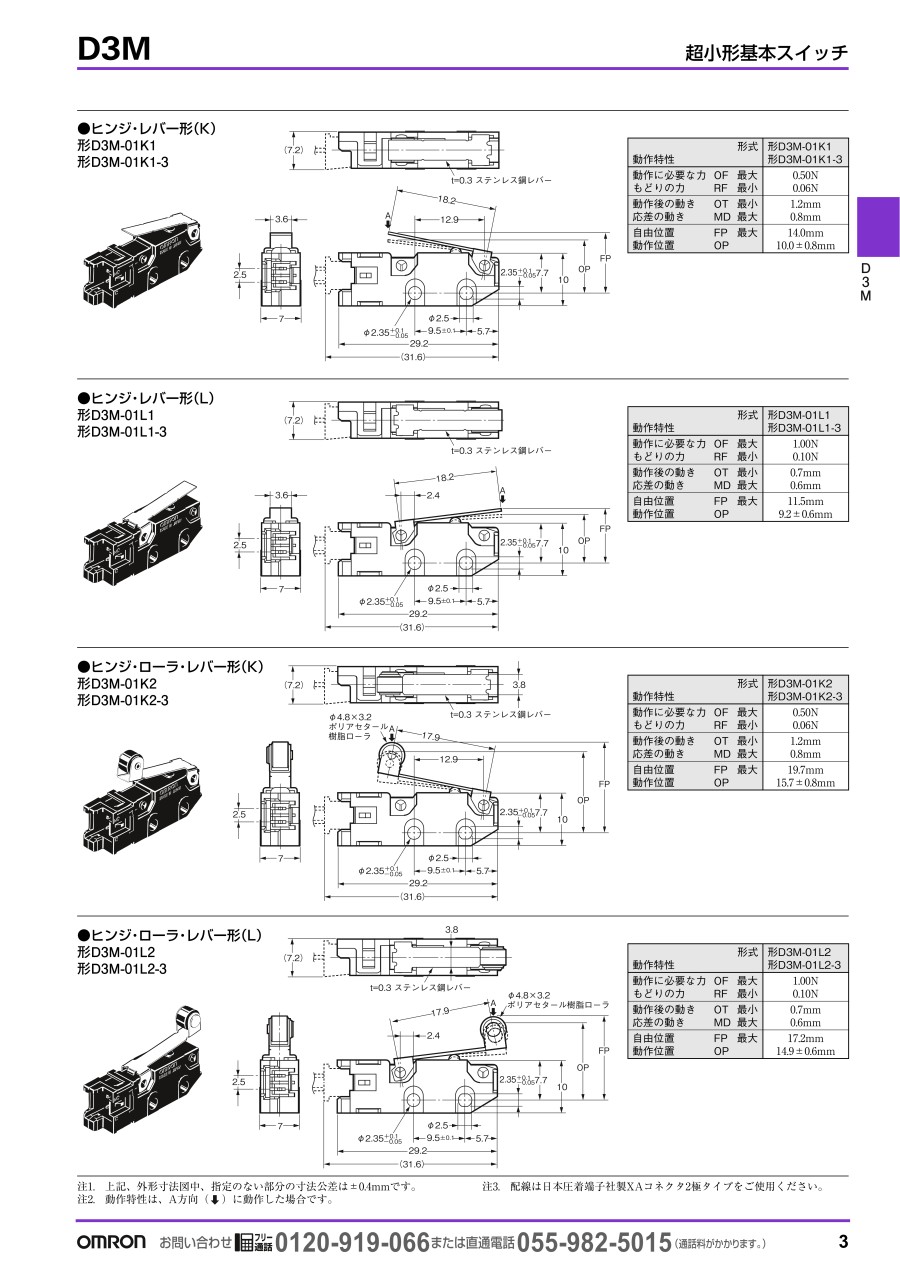

外形図

D3M-01K1-3

D3M-01K2-3

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向に動作した場合です。
注3. .配線は日本圧着端子社製XAコネクタ2極タイプをご使用ください。

製品仕様

■性能

注. 上記は初期における値です。
*1. コネクタとリード線（AWG#28 長さ50mm）の抵抗を含む値です。
*2. 動作限度位置での値です。接点の閉路または開路は1ms以内です。

■安全規格認証定格

■接触仕様（1aタイプ［常開形］）

■取りつけ穴加工寸法

■種類

■動作特性

選定サポート情報

注意・禁止事項

使用上の注意

●取りつけについて
スイッチの取りつけはM2.3ねじを用い、平座金、ばね座金などを使用して、堅固に取りつけてください。その際の締め付けトルクは0.23～0.26N・mとしてください。

●配線について
コネクタを取りつけた状態でコネクタおよびリード線に荷重が加わった状態で使用すると、ガタ、接触障害などの恐れがありますので注意してください。

●微小負荷形での使用について
微小負荷回路の開閉時に一般負荷用のスイッチを用いると、接触不良を起こす原因となります。 右図を参照し、使用領域の範囲でスイッチを使われることをおすすめします。なお、微小負荷タイプを右図のエリア内で使用する場合でも、開閉時に突入電流などが発生する負荷の場合は、接点消耗が激しくなり耐久性の低下を生じる原因となりますので、必要により接点保護回路を挿入してください。最小適用負荷は、N水準参考値としています。これは信頼水準60%（λ₆₀）での故障水準のレベルを表しています。（JIS C5003）
λ₆₀=0.5×10^-6/回は信頼水準60%で1/2,000,000回以下の故障が推定されるということを表します。
