超小形基本スイッチ 【D2S】
- 通常単価(税別)
- 125円～398円
- 税込単価
- 138円～438円
通常出荷日：在庫品1日目～1日目一部当日出荷可能
【特長】・耐フラックス性にすぐれた超小形シリーズ。・フラックスが這い上がらない一体成形端子構造を採用。...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が17型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ピン押ボタン形
ヒンジ・レバー形
*ステンレス鋼レバー
ヒンジ・アール・レバー形
*ステンレス鋼レバー
ヒンジ・ローラ・レバー形
*1.ステンレス鋼レバー
*2.ポリアセタール樹脂ローラ
注1.上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2.動作特性は、A方向（↓）に動作した場合です。
製品仕様
性能
| 項目 | 型番 | ||||
|---|---|---|---|---|---|
| 形D2S-10シリーズ | 形D2S-5シリーズ | 形D2S-01シリーズ | |||
| 許容操作速度 | 0.1mm～1m/s（ピン押ボタン形の場合） | ||||
| 許容操作ひん度 | 機械的 | 400回/min | |||
| 電気的 | 60回/min | ||||
| 絶縁抵抗 | 100MΩ以上（DC500V絶縁抵抗計にて） | ||||
| 接触抵抗（初期値） | OF1.47Nタイプ | 30mΩ以下 | 50mΩ以下 | ||
| OF0.49Nタイプ | - | 50mΩ以下 | 100mΩ以下 | ||
| 耐電*1 | 同極端子間 | AC1,000V 50/60Hz 1min | |||
| 充電金属部とアース間 | AC1,500V 50/60Hz 1min | ||||
| 各端子と非充電金属部間 | AC1,500V 50/60Hz 1min | ||||
| 振動*2 | 誤動作 | 周波数10～55Hz 複振幅1.5mm | |||
| 衝撃*2 | 耐久 | OF1.47Nタイプ | 最大1,000m/s2 | ||
| OF0.49Nタイプ | 最大500m/s2 | ||||
| 誤動作 | OF1.47Nタイプ | 最大300m/s2 | |||
| OF0.49Nタイプ | 最大200m/s2 | ||||
| 耐久性 | 機械的 | 1,000万回以上（60回/min） | 3,000万回以上（60回/min） | ||
| 電気的 | 5万回以上（30回/min） | 20万回以上（30回/min） | |||
| 保護構造 | IEC IP40 | ||||
| 使用温度範囲 | -25～+85℃ 60%RH以下（ただし、氷結、結露しないこと） | ||||
| 使用湿度範囲 | 85%RH以下（+5～+35℃にて） | ||||
| 質量 | 約1.6g（ピン押ボタン形の場合） | ||||
注.上記は初期における値です。
*1.耐電圧は、セパレータを使用した時の数値です。
*2.ピン押ボタン形では自由位置と動作限度位置、レバー形の場合は動作限度位置での値です。
接点の閉路または開路は1ms以内です。
規格表
ピン押ボタン形
ヒンジ・レバー形
ヒンジ・アール・レバー形
ヒンジ・ローラ・レバー形
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
328円 ( 361円 ) | 1日目 |
358円 ( 394円 ) | 1日目 |
338円 ( 372円 ) | 1日目 |
398円 ( 438円 ) | 1日目 |
368円 ( 405円 ) | 1日目 |
368円 ( 405円 ) | 1日目 |
338円 ( 372円 ) | 1日目 |
288円 ( 317円 ) | 1日目 |
197円 ( 217円 ) | 1日目 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
125円 ( 138円 ) | 1日目 |
318円 ( 350円 ) | 1日目 |
278円 ( 306円 ) | 在庫品1日目当日出荷可能 |
267円 ( 294円 ) | 1日目 |
282円 ( 310円 ) | 1日目 |
255円 ( 281円 ) | 1日目 |
338円 ( 372円 ) | 1日目 |
詳細情報
基本情報
【特長】
・耐フラックス性にすぐれた超小形シリーズ。
・フラックスが這い上がらない一体成形端子構造を採用。
・動作位置の精度が±0.25mmと多角、周辺設計や位置決めが容易。
・横方向操作でも動作と容易にするピン押ボタン形状を採用。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

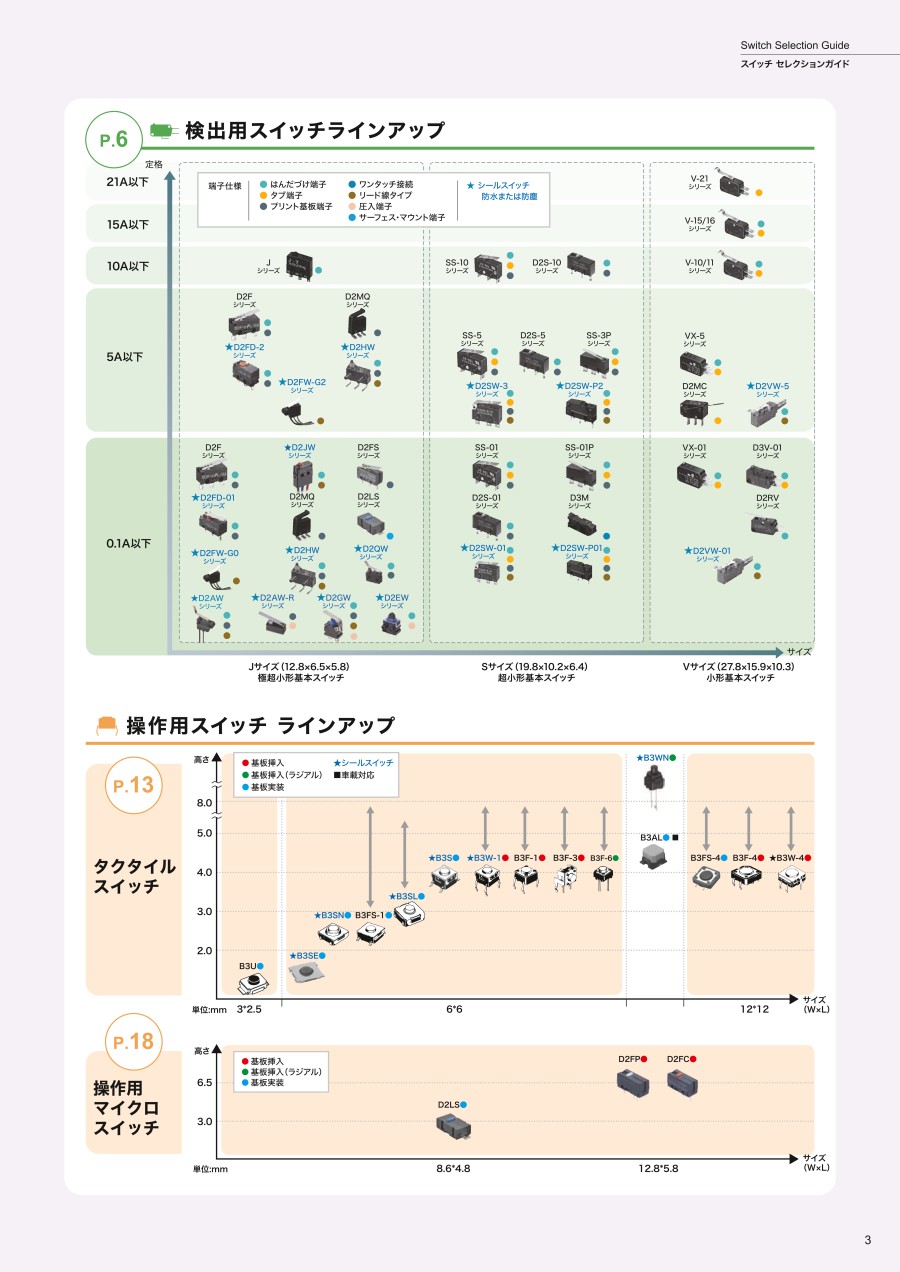

カタログ
超小形基本スイッチ 【D2S】のレビュー
製造現場機械
5
5.02023/01/27
短納期で納品してもらったのでとてもよかったです。問題なく使用できました。
0人が参考にしています。
押しボタンスイッチA２Aの補修用に使用
5
5.02020/08/20
押しボタンスイッチA２Aのマイクロスイッチ部分がはんだ付け時ダメージを受けたので、補修用に購入しました。
完全に合致して...もっと読む
0人が参考にしています。
試作品の水平移動機構
5
5.02019/02/05
リミットスイッチの検討用に購入しました。
動作も確実で問題ありません。また、端子が水平についているので、対象物に取り付け...もっと読む
0人が参考にしています。
装置に使用
5
5.02018/11/09
製造設備にて素材の正規位置確認検知のためにリミットスイッチとして利用しています。ショット数（摩耗度合い）に応じ定期交換し...もっと読む
0人が参考にしています。
