小形基本スイッチ VX

外形図

注1.上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2.動作特性は、A方向（↓）に動作した場合です。

規格表

性能

注.上記は初期における値です。
*1. 耐電圧は、セパレータ（「マイクロスイッチ共通付属品」を参照）を使用し た時の数値です。
*2. ピン押ボタン形では自由位置と動作限度位置、レバー形の場合は動作限度位置での値です。接点の閉路または開路は1ms以内です。

製品仕様

動作特性

注1. RFの参考値表示の数値はレバーの重さが押ボタンに加わらない方向で取りつけた場合の値です。
注2. 動作特性は、A方向（↓）に動作した場合です。

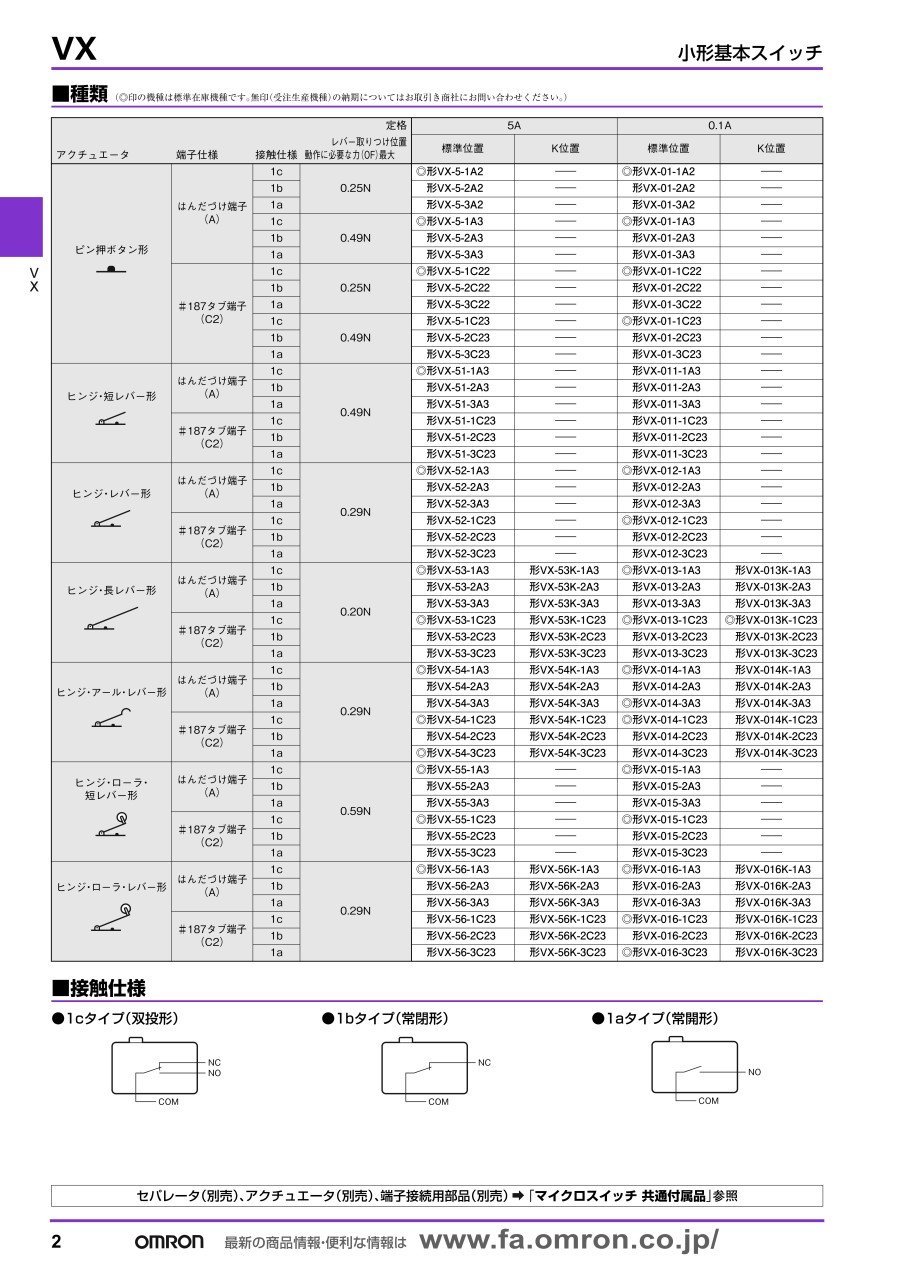

型式表示方法

形式基準

接触仕様

端子の種類/形状

注. 上記は接触仕様が1cの場合です。

技術情報

使用方法

取りつけ穴加工寸法

使用上の注意

取りつけについて

取りつけにはM3ねじを用い、平座金、ばね座金などを使用して堅固に取りつけてください。その際の締めつけトルクは0.39～0.59N・mとしてください。

取りつけ方向について

アクチュエータっきの仕様については、アクチュエータの自重がスイッチに加わらない方向に取りつけてください。
低荷重専用スイッチであり、戻りの力が小さいため、復帰不良の原因となります。

微小負荷形での使用について

微小負荷回路の開閉時に一般負荷用のスイッチを用いると、接触不良を起こす原因となります。下図を参照し、使用領域の範囲でスイッチを使われることをおすすめします。なお、微小負荷タイプを下図のエリア内で使用する場合でも、開閉時に突入電流などが発生する負荷の場合は、接点消耗が激しくなり耐久性の低下を生じる原因となりますので、必要により接点保護回路を挿入してください。最小適用負荷は、N水準参考値としています。これは信頼水準60% （λ₆₀）での故障水準のレベルを表しています。
 （JIS C5003）
λ₆₀ = 0.5×10^-6/回は信頼水準60%で1/2,000,000回以下の故障が推定されるということを表します。

注意・禁止事項

安全上の要点

取り扱いについて

スイッチに強い衝撃を与えないでください。低荷重専用スイッチであり、内部機構破損の原因となります。

はんだづけについて

• はんだづけ端子への接続
  はんだづけの処理時間としては、目安として60W（コテ先温度+250～+350℃）のはんだゴテで5秒以下とし、はんだづけの後1分間は外力を与えないようにしてください。
  フラックスの使用は最低限の量としてください。フラックスがスイッチ内部に侵入しますと、接触障害の原因となります。
• #187タブ端子への接続
  #187タブ用リセプタクルを使用し、端子に対しまっすぐに挿入してください。
  端子の横方向および上下方向から過大な外力を印可すると端子変形およびハウジング破損の原因となります。
