小形基本スイッチ【D2RV】

外形図

D2RV-E／D2RV／D2RV-G

D2RV-LG

D2RV-L13

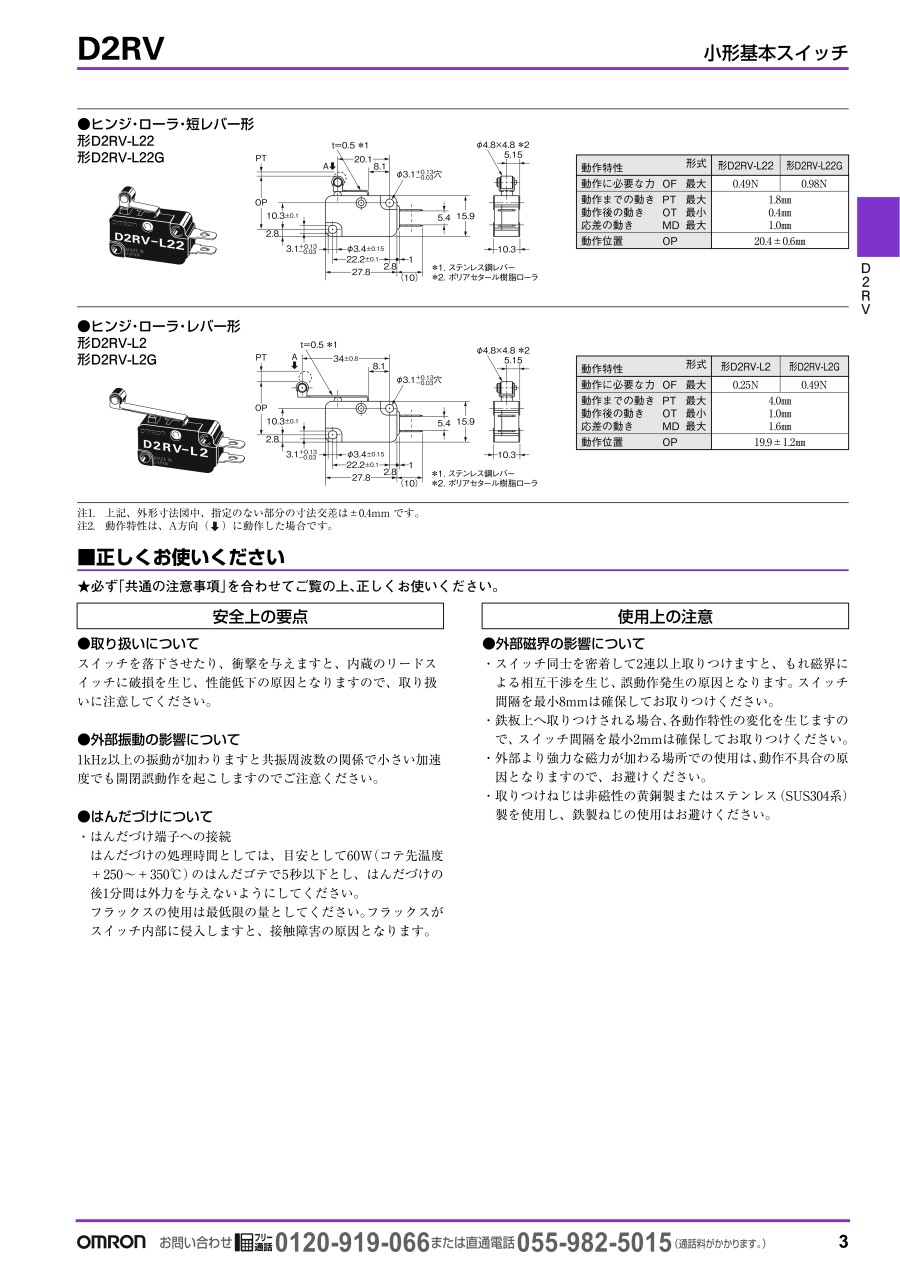

D2RV-L22／D2RV-L22G

D2RV-L2／D2RV-L2G

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性は、A方向に動作した場合です。

製品仕様

■性能

注. 上記は初期における値です。

*1. 耐電圧は、セパレータを使用した時の数値です。

*2. ピン押ボタン形では自由位置と動作限度位置、レバー形の場合は動作限度位置での値です。接点の閉路または開路は1ms以内です。

■定格

開閉電圧	DC100V（最大）
開閉電流	DC0.25A（最大）
接点容量	DC10W（最大）

注. 上記定格は、以下の条件で試験を行った場合です。
（1）周囲温度：20±2℃
（2）周囲湿度：65±5%RH
（3）操作ひん度：30回/min

■接触仕様（1aタイプ［常開形］）

■種類

■端子の種類／形状

■取りつけ穴加工寸法

■動作特性

選定サポート情報

注意・禁止事項

安全上の要点

●取り扱いについて
スイッチを落下させたり、衝撃を与えますと、内蔵のリードスイッチに破損を生じ、性能低下の原因となりますので、取り扱いに注意してください。

●外部振動の影響について
1kHz以上の振動が加わりますと共振周波数の関係で小さい加速度でも開閉誤動作を起こしますのでご注意ください。

● はんだづけについて
はんだづけ端子への接続
はんだづけの処理時間としては、目安として60W（コテ先温度+250～+350℃）のはんだゴテで5秒以下とし、はんだづけの後1分間は外力を与えないようにしてください。
フラックスの使用は最低限の量としてください。フラックスがスイッチ内部に侵入しますと、接触障害の原因となります。

使用上の注意

●外部磁界の影響について

• スイッチ同士を密着して2連以上取りつけますと、もれ磁界による相互干渉を生じ、誤動作発生の原因となります。スイッチ間隔を最小8mmは確保してお取りつけください。
• 鉄板上へ取りつけされる場合、各動作特性の変化を生じますので、スイッチ間隔を最小2mmは確保してお取りつけください。
• 外部より強力な磁力が加わる場所での使用は、動作不具合の原因となりますので、お避けください。
• 取りつけねじは非磁性の黄銅製またはステンレス（SUS304系）製を使用し、鉄製ねじの使用はお避けください。
