ジョプラES＆W（一般配管＆水配管用） ツインソケット
- 通常単価(税別)
- 3,720円
- 税込単価
- 4,092円
通常出荷日：在庫品1日目当日出荷可能
一本の配管を2分岐に拡張。さらに3分岐まで拡張可能。【特長】・ひとつの流体供給源から2～3つのエアーツ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
TL-1NRの仕様・寸法情報
種類
分岐
オス・メス
オス・メス分岐
使用流体
水 / 空気
本体材質
[樹脂] ポリアセタール(POM)
バルブ構造
片路開閉型
シール材質
NBR
常用使用圧力
0.98MPa以下
使用温度範囲(℃)
0～50
トラスココード
332-3048
-
-
商品情報

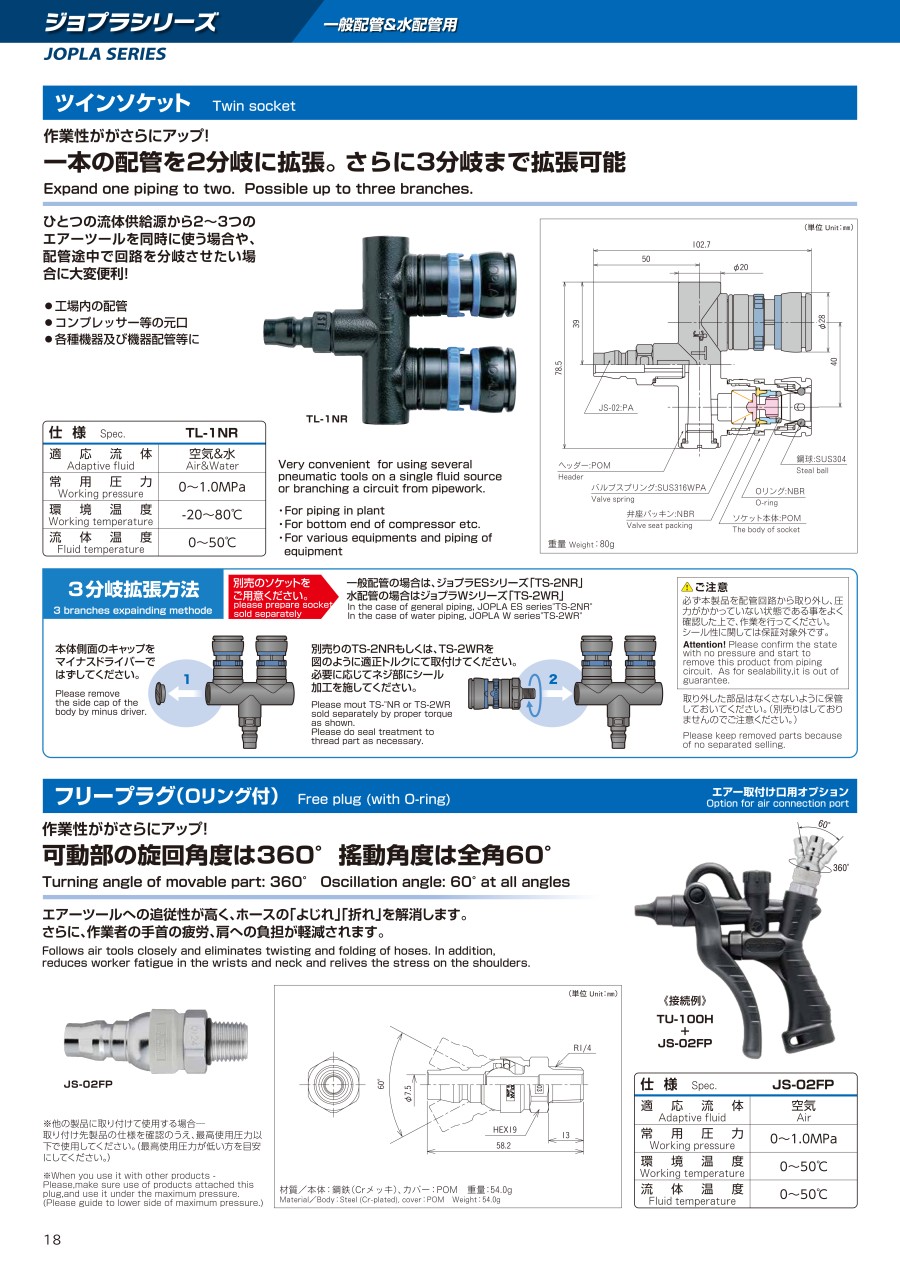

外形図
製品仕様
| 適応流体 | 空気&水 |
|---|---|
| 常用圧力 | 0～1.0MPa |
| 環境温度 | -20～+80℃ |
| 流体温度 | 0～+50℃ |
| 重量 | 80g |
使用例
3分岐拡張方法
本体側面のキャップをマイナスドライパーではずしてください。
別売りのTS-2NRもしくは、TS-2WRを図のように適正トルクにて取付けてください。
必要に応じてネジ部にシール加工を施してください。
ご注意
- 必ず本製品を配管回路から取り外し、圧力がかかっていない状態である事をよく確認した上で、作業を行ってください。シール性に関しては保証対象外です。
- 取り外した部品はなくさないように保管しておいてください。（別売りはしておりませんのでご注意ください。）
詳細情報
基本情報
一本の配管を2分岐に拡張。さらに3分岐まで拡張可能。
【特長】
・ひとつの流体供給源から2～3つのエアーツールを同時に使う場合や、配管途中で回路を分岐させたい場合に大変便利
・工場内の配管
・コンプレッサー等の元口
・各種機器及び機器配管等に
カタログ
類似品類似品をすべて見る
ジョプラES＆W（一般配管＆水配管用） ツインソケットの型番TL-1NRのページです。
型番TL-1NRに関する仕様情報を記載しております。
ジョプラES＆W（一般配管＆水配管用） ツインソケットのレビュー
追加のエア取出し口に使用しています
5
5.02023/03/09
社内で使用している加工機などのエア吹き用のエア取出し口が足りなくなりこの商品を使用し追加のエア取出し口を増設するために購...もっと読む
0人が参考にしています。
エア配管
5
5.02021/02/25
プラスチックは金属よりも軽いのでいいです。ワンタッチで抜け防止のロックも付いています。
0人が参考にしています。
エア配管の継ぎ手
5
5.02020/12/25
ジョプラは軽いのでとても使いやすいです。金属では重いのでちょっと固定が難しかったのですが、ジョプラだと軽いのでうまくでき...もっと読む
0人が参考にしています。
エアー配管の分岐
3
3.02016/11/16
別売りだがソケットを付けると３分岐に成るのが良い。
ピスコ製のプラグとの相性が良くないのか差し込み辛かった。
（接続出来...もっと読む
