ジョプラESシリーズ（エアー用） ソケット メネジタイプ
- 通常単価(税別)
- 960円
- 税込単価
- 1,056円
軽量プラスチックジョイントの定番。ワンタッチ接続で、作業らくらく。【特長】・ワ...
詳細情報を確認する
閲覧中の商品と併せてご検討ください
－閉じる
TSF-2NRの仕様・寸法情報
種類
標準
オス・メス
ソケット(メス)
接続部の種類
メネジタイプ
使用流体
空気
本体材質
[樹脂] PPE+PA
ねじの種類
Rc（管用テーパめねじ）
ねじの呼び(inch)
1/4
バルブ構造
片路開閉型
シール材質
NBR
相手側取付け オネジサイズ
R1/4
常用使用圧力
0.98MPa以下
使用温度範囲(℃)
0～50
トラスココード
332-3404
-
-
商品情報

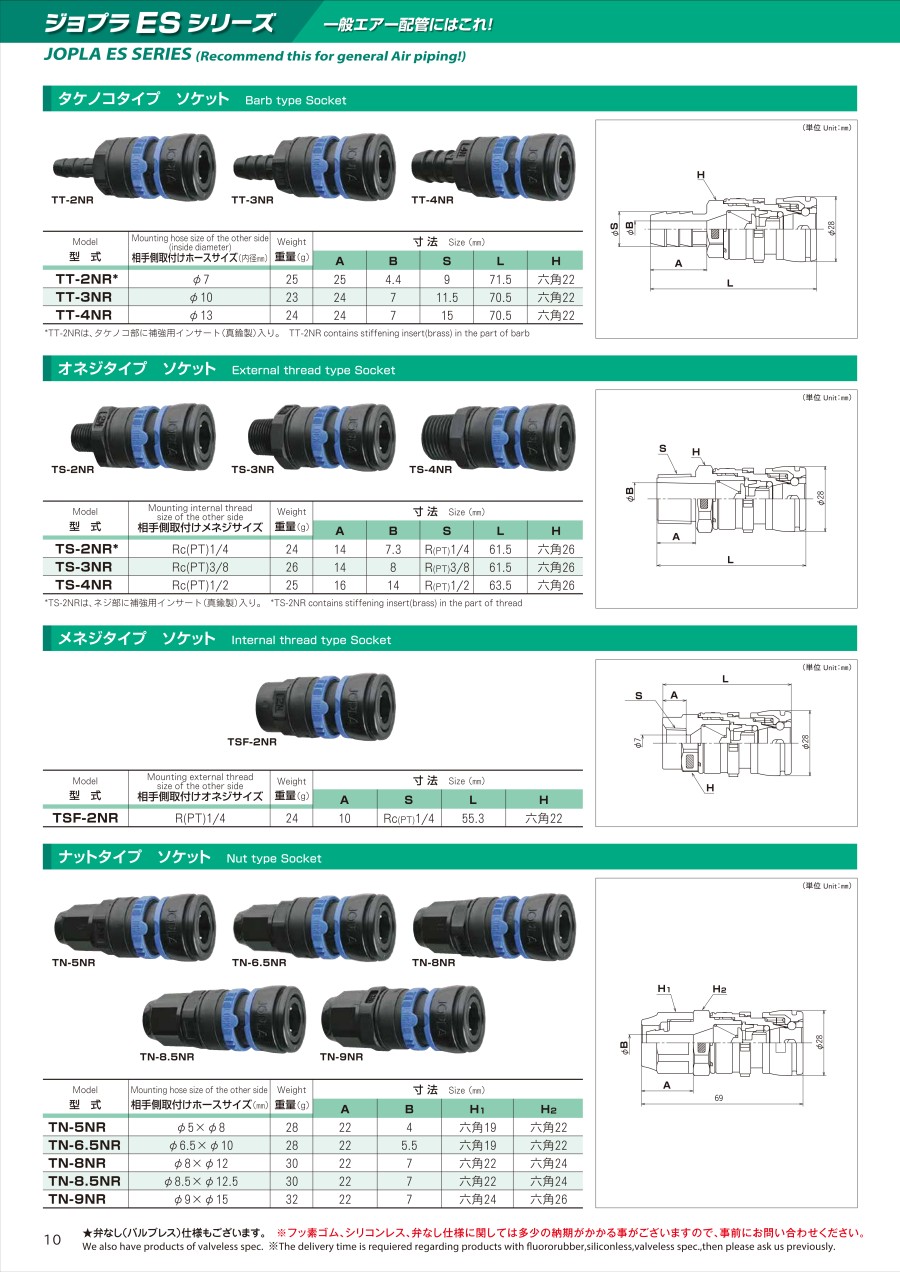

外形図
製品仕様
- 適応流体：空気
- 常用圧力：0～+1.0MPa
- 環境温度：-20～+80℃
- 流体温度：0～+50℃
規格表
| 型番 | 相手側取付けオネジサイズ | 重量（g） | 寸法（mm） | |||
|---|---|---|---|---|---|---|
| A | S | L | H | |||
| TSF-2NR | R（PT）1/4 | 24 | 10 | Rc（PT）1/4 | 55.3 | 六角22 |
詳細情報
基本情報
軽量プラスチックジョイントの定番。ワンタッチ接続で、作業らくらく。
【特長】
・ワンタッチ接続方式で、脱着簡単
・セイフティロック機構
・耐衝撃性に優れたエンジニアリングプラスチック採用
・プラスチック製で軽量
・ジョプラシリーズのソケットとプラグは接続形状、サイズに関わらず組合わせ可能です（同シリーズ内での組合わせを推奨します）
類似品類似品をすべて見る
ジョプラESシリーズ（エアー用） ソケット メネジタイプの型番TSF-2NRのページです。
型番TSF-2NRに関する仕様情報を記載しております。
