UKBボールベアリングスラスト形状

Name: UKBボールベアリング スラスト形状
Brand: 鹿島化学金属（ＵＫＢ）
SKU: 221000558485
Rating: 5 (1 reviews)

カタログ |

一部SALE 2026/01/31まで

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 3,254円～167,292円特別価格

税込単価: 3,579円～184,021円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鹿島化学金属（ＵＫＢ）

UKBボールベアリングミニチュア形状

4.5

通常価格(税別)： 1,485円 (税込価格：1,634円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鹿島化学金属（ＵＫＢ）

UKBボールベアリング深溝形状

4.7

通常価格(税別)： 1,600円 (税込価格：1,760円)

通常出荷日：在庫品1日目

荷重分散が均等で、安定して荷重を受けることができる玉軸受。【特長】・グリース油...

詳細情報を確認する

軌道輪形状
スラスト玉
シールド素材・形状
片シールド形
外・内輪・保持器材質
樹脂
外輪タイプ
フラット
荷重方向
アキシアル
軌道輪列数
単列
サイズ規格
メートル系
形状
スラスト形状

ご注意

ミスミでは規格サイズ以外のお取り扱いはございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が908型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

均等に荷重が分散するので、一番安定して荷重を受けることができるボールベアリング

豊富な材質の中から選択可能

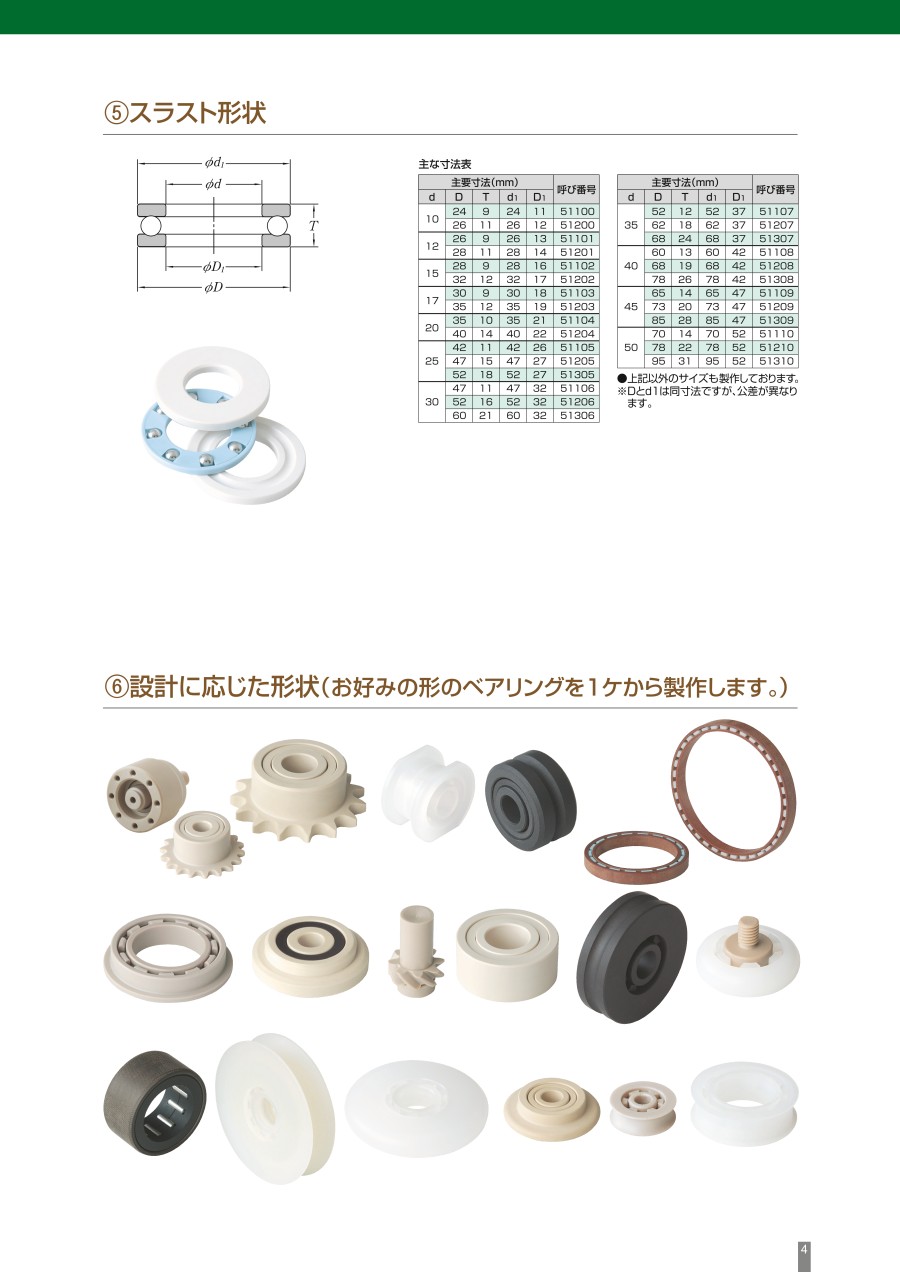

UKBボールベアリングスラスト形状の外形図と寸法

UKBボールベアリングスラスト形状の寸法図

主要寸法(mm)					呼び番号
d	D	T	d1	D1	呼び番号
10	24	9	24	11	51100
10	26	11	26	12	51200
12	26	9	26	13	51101
12	28	11	28	14	51201
15	28	9	28	16	51102
15	32	12	32	17	51202
17	30	9	30	18	51103
17	35	12	35	19	51203
20	35	10	35	21	51104
20	40	14	40	22	51204
25	42	11	42	26	51105
	47	15	47	27	51205
	52	18	52	27	51305
30	47	11	47	32	51106
	52	16	52	32	51206
	60	21	60	32	51306

主要寸法(mm)					呼び番号
d	D	T	d1	D1	呼び番号
35	52	12	52	37	51107
	62	18	62	37	51207
	68	24	68	37	51307
40	60	13	60	42	51108
	68	19	68	42	51208
	78	26	78	42	51308
45	65	14	65	47	51109
	73	20	73	47	51209
	85	28	85	47	51309
50	70	14	70	52	51110
	78	22	78	52	51210
	95	31	95	52	51310

この商品の材質別によるオススメについて

外・内輪材質

材質名	呼び記号	ドライ	不定期水分	水中 /海中	蒸気	耐薬品				非磁性	絶縁
材質名	呼び記号	ドライ	不定期水分	水中 /海中	蒸気	酸	アルカリ	有機溶剤	油	非磁性	絶縁
フェノール	SD	◎	◎	◎	◎	○	×	◎	◎	◎	◎
	SDK	◎	◎	◎	◎	○	×	◎	◎	×	×
	SDHG	◎	△	△	×	○	×	○	◎	×	×
PTFE	PT	◎	◎	◎	◎	◎	◎	◎	◎	◎	×
	PTG	◎	◎	◎	◎	◎	×	◎	◎	◎	◎
	PTE	◎	◎	◎	◎	◎	◎	◎	◎	◎	◎
	PTN	◎	◎	◎	◎	◎	◎	◎	◎	◎	◎
UHMWPE	PE	○	○	◎	×	◎	◎	◎	◎	◎	◎
PP	PP	△	○	○	△	○	○	○	○	◎	◎
PEEK	PK	○	○	○	○	◎	◎	◎	◎	◎	◎
PEEK	PKG	◎	○	○	◎	◎	◎	◎	◎	◎	×
PPS	PS	○	◎	◎	◎	◎	◎	◎	◎	◎	◎
PPS	PSG	◎	◎	◎	◎	◎	◎	◎	◎	◎	×
PCTFE	PCT	○	○	○	◎	◎	◎	○	○	◎	◎
PVDF	PV	○	○	○	◎	◎	◎	○	○	◎	◎
カーボン	CY	◎	○	○	◎	◎	◎	◎	◎	○	×

外・内輪材質オススメ度

ボール材質

ボール材質名		呼び記号	特長
ボール材質名		呼び記号	ドライ	水分	耐薬品	耐熱	絶縁	他
セラミック	アルミナAl₂O₃	A	◎	○	◎	◎	◎	一部侵される薬品あり
	ジルコニアZrO₂	Z	◎	○	◎	◎	◎
	窒化珪素Si₃N₄	N	◎	○	◎	◎	◎
	炭化珪素SiC	C	◎	○	◎	◎	◎
ステンレス	SUS304	S	◎	◎	△	◎	×	薬品お種類により使用可
ステンレス	SUS316	S6	◎	◎	△	◎	×	薬品お種類により使用可
ソーダガラス		G	◎	○	△	○	◎	急な温度変化には不可
プラスチック	PP	PP	×	◎	○	※1	◎	液体の介入か低速が望ましい
	PE	PE	×	◎	○		◎
	PVDF	PV	×	◎	○		◎
	PTFE	PTN	○	◎	◎		◎
	PEEK	PK	○	○	◎		◎

ボール材質オススメ度

※ 1 お問合せください。

オススメ度
◎充分おすすめできる
○普通におすすめ
△使用できるがおすすめしない
×使用不可

この商品の使用上の注意

薬品については種類や濃度等ご相談ください。

型番リスト

表示件数

...

型番

内径 d

(φ)

外径 D

(φ)

幅

(mm)

ボール材質

外・内輪・保持器材質詳細

ボール材質詳細

呼び記号(特長はカタログを参照してください)

RoHS?

最小発注数量

10	24	9	セラミック	UHMWPE(超高分子量ポリエチレン)	アルミナセラミック	PE	10	1個
10	24	9	ガラス	UHMWPE(超高分子量ポリエチレン)	ソーダライムガラス	PE	10	1個
10	24	9	プラスチック	UHMWPE(超高分子量ポリエチレン)	PP(ポリプロピレン)	PE	10	1個
10	24	9	ステンレス	UHMWPE(超高分子量ポリエチレン)	SUS304	PE	10	1個
10	24	9	ステンレス	UHMWPE(超高分子量ポリエチレン)	SUS316	PE	10	1個
10	24	9	セラミック	PEEK(ポリエーテルエーテルケトン)	アルミナセラミック	PK	10	1個
10	24	9	ガラス	PEEK(ポリエーテルエーテルケトン)	ソーダライムガラス	PK	10	1個
10	24	9	ステンレス	PEEK(ポリエーテルエーテルケトン)	SUS304	PK	10	1個
10	24	9	ステンレス	PEEK(ポリエーテルエーテルケトン)	SUS316	PK	10	1個
10	24	9	セラミック	PEEK(ポリエーテルエーテルケトン)	アルミナセラミック	PKG	10	1個
10	24	9	ステンレス	PEEK(ポリエーテルエーテルケトン)	SUS304	PKG	10	1個
10	24	9	ステンレス	PEEK(ポリエーテルエーテルケトン)	SUS316	PKG	10	1個
10	24	9	セラミック	PP(ポリプロピレン)	アルミナセラミック	PP	10	1個
10	24	9	ガラス	PP(ポリプロピレン)	ソーダライムガラス	PP	10	1個
10	24	9	プラスチック	PP(ポリプロピレン)	PP(ポリプロピレン)	PP	10	1個
10	24	9	ステンレス	PP(ポリプロピレン)	SUS304	PP	10	1個
10	24	9	ステンレス	PP(ポリプロピレン)	SUS316	PP	10	1個
10	24	9	セラミック	PPS(ポリフェニレンサルファイド)	アルミナセラミック	PS	10	1個
10	24	9	ガラス	PPS(ポリフェニレンサルファイド)	ソーダライムガラス	PS	10	1個
10	24	9	ステンレス	PPS(ポリフェニレンサルファイド)	SUS304	PS	10	1個
10	24	9	ステンレス	PPS(ポリフェニレンサルファイド)	SUS316	PS	10	1個
10	24	9	セラミック	PTFE(ふっ素樹脂)	アルミナセラミック	PT	10	1個
10	24	9	ステンレス	PTFE(ふっ素樹脂)	SUS304	PT	10	1個
10	24	9	ステンレス	PTFE(ふっ素樹脂)	SUS316	PT	10	1個
10	24	9	セラミック	PTFE(ふっ素樹脂)	アルミナセラミック	PTE	10	1個
10	24	9	ガラス	PTFE(ふっ素樹脂)	ソーダライムガラス	PTE	10	1個
10	24	9	ステンレス	PTFE(ふっ素樹脂)	SUS304	PTE	10	1個
10	24	9	ステンレス	PTFE(ふっ素樹脂)	SUS316	PTE	10	1個
10	24	9	セラミック	PTFE(ふっ素樹脂)	アルミナセラミック	PTG	10	1個
10	24	9	ガラス	PTFE(ふっ素樹脂)	ソーダライムガラス	PTG	10	1個
10	24	9	ステンレス	PTFE(ふっ素樹脂)	SUS304	PTG	10	1個
10	24	9	ステンレス	PTFE(ふっ素樹脂)	SUS316	PTG	10	1個
10	24	9	セラミック	PTFE(ふっ素樹脂)	アルミナセラミック	PTN	10	1個
10	24	9	ガラス	PTFE(ふっ素樹脂)	ソーダライムガラス	PTN	10	1個
10	24	9	ステンレス	PTFE(ふっ素樹脂)	SUS304	PTN	10	1個
10	24	9	ステンレス	PTFE(ふっ素樹脂)	SUS316	PTN	10	1個
12	26	9	セラミック	UHMWPE(超高分子量ポリエチレン)	アルミナセラミック	PE	10	1個
12	26	9	ガラス	UHMWPE(超高分子量ポリエチレン)	ソーダライムガラス	PE	10	1個
12	26	9	プラスチック	UHMWPE(超高分子量ポリエチレン)	PP(ポリプロピレン)	PE	10	1個
12	26	9	ステンレス	UHMWPE(超高分子量ポリエチレン)	SUS304	PE	10	1個
12	26	9	ステンレス	UHMWPE(超高分子量ポリエチレン)	SUS316	PE	10	1個
12	26	9	セラミック	PEEK(ポリエーテルエーテルケトン)	アルミナセラミック	PK	10	1個
12	26	9	ガラス	PEEK(ポリエーテルエーテルケトン)	ソーダライムガラス	PK	10	1個
12	26	9	ステンレス	PEEK(ポリエーテルエーテルケトン)	SUS304	PK	10	1個
12	26	9	ステンレス	PEEK(ポリエーテルエーテルケトン)	SUS316	PK	10	1個
12	26	9	セラミック	PEEK(ポリエーテルエーテルケトン)	アルミナセラミック	PKG	10	1個
12	26	9	ステンレス	PEEK(ポリエーテルエーテルケトン)	SUS304	PKG	10	1個
12	26	9	ステンレス	PEEK(ポリエーテルエーテルケトン)	SUS316	PKG	10	1個
12	26	9	セラミック	PP(ポリプロピレン)	アルミナセラミック	PP	10	1個
12	26	9	ガラス	PP(ポリプロピレン)	ソーダライムガラス	PP	10	1個
12	26	9	プラスチック	PP(ポリプロピレン)	PP(ポリプロピレン)	PP	10	1個
12	26	9	ステンレス	PP(ポリプロピレン)	SUS304	PP	10	1個
12	26	9	ステンレス	PP(ポリプロピレン)	SUS316	PP	10	1個
12	26	9	セラミック	PPS(ポリフェニレンサルファイド)	アルミナセラミック	PS	10	1個
12	26	9	ガラス	PPS(ポリフェニレンサルファイド)	ソーダライムガラス	PS	10	1個
12	26	9	ステンレス	PPS(ポリフェニレンサルファイド)	SUS304	PS	10	1個
12	26	9	ステンレス	PPS(ポリフェニレンサルファイド)	SUS316	PS	10	1個
12	26	9	セラミック	PTFE(ふっ素樹脂)	アルミナセラミック	PT	10	1個
12	26	9	セラミック	PTFE(ふっ素樹脂)	窒化珪素	PT	10	1個
12	26	9	ステンレス	PTFE(ふっ素樹脂)	SUS304	PT	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,854円 ( 4,239円 )	10日目
3,644円 ( 4,008円 )	10日目
3,329円 ( 3,662円 )	10日目
3,277円 ( 3,605円 )	10日目
3,352円 ( 3,687円 )	10日目
6,862円 ( 7,548円 )	10日目
6,674円 ( 7,341円 )	10日目
6,224円 ( 6,846円 )	10日目
6,284円 ( 6,912円 )	10日目
11,609円10,448円 ( 11,493円 )	10日目
10,972円9,874円 ( 10,861円 )	10日目
11,024円9,921円 ( 10,913円 )	10日目
3,817円 ( 4,199円 )	10日目
3,607円 ( 3,968円 )	10日目
3,292円 ( 3,621円 )	10日目
3,254円 ( 3,579円 )	10日目
3,314円 ( 3,645円 )	10日目
6,097円 ( 6,707円 )	10日目
5,909円 ( 6,500円 )	10日目
5,459円 ( 6,005円 )	10日目
5,512円 ( 6,063円 )	10日目
5,462円 ( 6,008円 )	15日目
4,923円 ( 5,415円 )	15日目
4,985円 ( 5,484円 )	15日目
7,297円 ( 8,027円 )	15日目
7,087円 ( 7,796円 )	15日目
6,659円 ( 7,325円 )	15日目
6,712円 ( 7,383円 )	15日目
6,584円 ( 7,242円 )	15日目
6,374円 ( 7,011円 )	15日目
5,947円 ( 6,542円 )	15日目
5,999円 ( 6,599円 )	15日目
4,538円 ( 4,992円 )	15日目
4,369円 ( 4,806円 )	15日目
4,015円 ( 4,417円 )	15日目
4,062円 ( 4,468円 )	15日目
4,042円 ( 4,446円 )	10日目
3,832円 ( 4,215円 )	10日目
3,442円 ( 3,786円 )	10日目
3,404円 ( 3,744円 )	10日目
3,457円 ( 3,803円 )	10日目
7,837円 ( 8,621円 )	10日目
7,634円 ( 8,397円 )	10日目
7,199円 ( 7,919円 )	10日目
7,259円 ( 7,985円 )	10日目
10,877円 ( 11,965円 )	10日目
10,354円 ( 11,389円 )	10日目
10,400円 ( 11,440円 )	10日目
3,967円 ( 4,364円 )	10日目
3,779円 ( 4,157円 )	10日目
3,382円 ( 3,720円 )	10日目
3,344円 ( 3,678円 )	10日目
3,382円 ( 3,720円 )	10日目
6,547円 ( 7,202円 )	10日目
6,337円 ( 6,971円 )	10日目
5,909円 ( 6,500円 )	10日目
5,962円 ( 6,558円 )	10日目
5,954円 ( 6,549円 )	15日目
6,585円 ( 7,244円 )	19日目
5,431円 ( 5,974円 )	15日目

...

基本情報

基本情報

荷重分散が均等で、安定して荷重を受けることができる玉軸受。
【特長】
・グリース油等は一切不要です
・水中や海水、不定期に水分がかかる場所でサビや劣化なく使用できます
・薬品に耐性があるため、薬品の中や薬品のかかる所で抜群の性能を発揮します
・食品・化学薬品・医薬品等に使えます
・低温から高温まで幅広く使用できます
・非磁性体なので、磁気読み取り等計測器の誤作動を防ぎます
・絶縁性が高く、ハウジングと軸の間で絶縁できます
・軽量化に役立ちます
・設計に応じて形状を任意に設定できます
・材質も豊富で用途に応じて選定できます
【用途】
・洗浄機（ガラス洗浄、フィルム洗浄）、半導体・液晶、電子機器関連、エッチング装置、染色装置、めっき装置、医療器具、食品関連装置、計測器などに利用可能

ご注意

ミスミでは規格サイズ以外のお取り扱いはございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
