カレイナット【1～500個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 86円～54,494円特別価格
- 税込単価
- 95円～59,943円特別価格
圧入方式で薄板や溶接不向きな母材にナットを取り付ける。 【特長】 ・首下のナー...
詳細情報を確認する未確定：候補が37型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
262円 ( 288円 ) | 在庫品1日目当日出荷可能 |
275円 ( 303円 ) | 在庫品1日目当日出荷可能 |
302円 ( 332円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 1日目 |
99円 ( 109円 ) | 在庫品1日目当日出荷可能 |
262円 ( 288円 ) | 1日目 |
86円 ( 95円 ) | 在庫品1日目当日出荷可能 |
261円 ( 287円 ) | 在庫品1日目当日出荷可能 |
222円 ( 244円 ) | 在庫品1日目当日出荷可能 |
228円 ( 251円 ) | 在庫品1日目当日出荷可能 |
283円 ( 311円 ) | 在庫品1日目当日出荷可能 |
274円 ( 301円 ) | 在庫品1日目当日出荷可能 |
316円 ( 348円 ) | 在庫品1日目当日出荷可能 |
232円 ( 255円 ) | 在庫品1日目当日出荷可能 |
233円 ( 256円 ) | 在庫品1日目当日出荷可能 |
239円 ( 263円 ) | 在庫品1日目当日出荷可能 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
261円 ( 287円 ) | 在庫品1日目当日出荷可能 |
123円 ( 135円 ) | 在庫品1日目当日出荷可能 |
493円 ( 542円 ) | 在庫品1日目当日出荷可能 |
885円 ( 974円 ) | 在庫品1日目当日出荷可能 |
1,375円 ( 1,513円 ) | 在庫品1日目当日出荷可能 |
369円 ( 406円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
144円 ( 158円 ) | 在庫品1日目当日出荷可能 |
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
117円 ( 129円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
201円 ( 221円 ) | 在庫品1日目当日出荷可能 |
374円 ( 411円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
54,494円49,044円 ( 53,948円 ) | 7日目 |
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
762円 ( 838円 ) | 在庫品1日目当日出荷可能 |
1,079円 ( 1,187円 ) | 在庫品1日目当日出荷可能 |
1,439円 ( 1,583円 ) | 1日目 |
詳細情報
基本情報
圧入方式で薄板や溶接不向きな母材にナットを取り付ける。
【特長】
・首下のナール部により、高い取付強度が得られるプレスナット。
・ナットの首下部分は独自の形状（ナール、溝部）をしており高い取付強度が得られる。
・溶接ナット等のスパッタ処理、防錆処理等の後処理が不要。
・硬度が低いステンレス母材（Hv160以下）に圧入取り付けが出来る製品。
【用途】
・医療機器に多く採用、自動車にも使用されている。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
カレイナットの特長
- 既存の空圧式・油圧式プレスで母材材質（表面処理鋼板/アルミ/ステンレス）にかかわらず、薄板、小さな端面距離の母材等に、ナットを取り付けることができる。
- 通信機器筐体の機器取り付け用めねじ、発電機筐体の外板取り付け用めねじ等、旧工法の溶接ナットからの切り替え使用で、取り付け後のスパッタ除去等が不要。

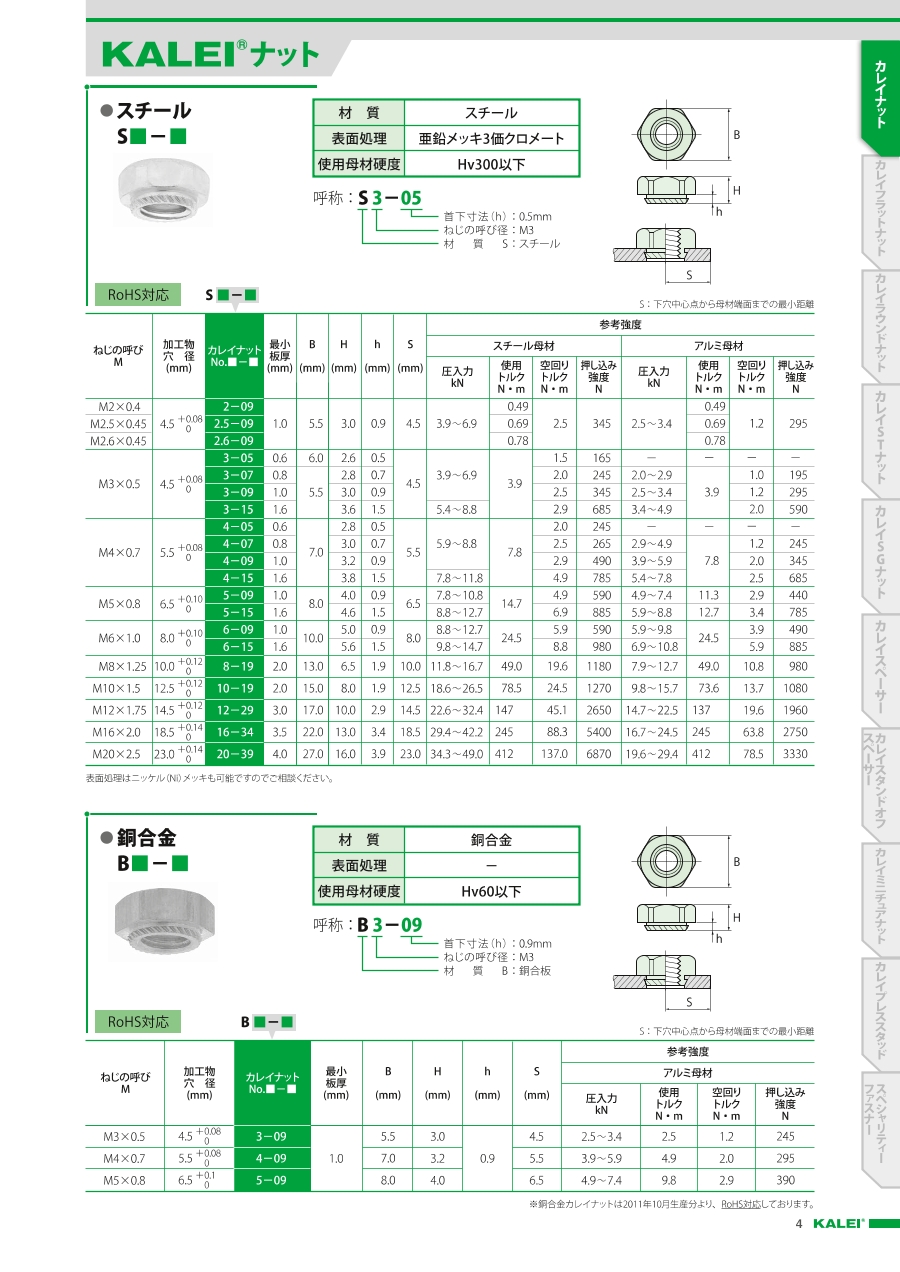

規格表（スチール）
寸法図（S:下穴中心点から母材端面までの最小距離）
| 材質 | スチール |
|---|---|
| 表面処理 | 亜鉛メッキ3価クロメート |
| 使用母材硬度 | Hv300以下 |
メーカーカタログと同一製品です。
| ねじの呼び M | 加工物 穴径 (mm) | カレイナット No.■−■ | 最小 板厚 (mm) | B (mm) | H (mm) | h (mm) | S (mm) | 参考強度 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| スチール母材 | アルミ母材 | |||||||||||||||
| 圧入力 kN | 使用 トルク N・m | 空回り トルク N・m | 押し込み 強度 N | 圧入力 kN | 使用 トルク N・m | 空回り トルク N・m | 押し込み 強度 N | |||||||||
| M2×0.4 | 4.5 | +0.08 0 | 2-09 | 1.0 | 5.5 | 3.0 | 0.9 | 4.5 | 3.9～6.9 | 0.49 | 2.5 | 345 | 2.5～3.4 | 0.49 | 1.2 | 295 |
| M2.5×0.45 | 2.5-09 | 0.69 | 0.69 | |||||||||||||
| M2.6×0.45 | 2.6-09 | 0.78 | 0.78 | |||||||||||||
| M3×0.5 | 4.5 | +0.08 0 | 3-05 | 0.6 | 6.0 | 2.6 | 0.5 | 4.5 | 3.9～6.9 | 3.9 | 1.5 | 165 | - | - | - | - |
| 3-07 | 0.8 | 5.5 | 2.8 | 0.7 | 2.0 | 245 | 2.0～2.9 | 3.9 | 1.0 | 195 | ||||||
| 3-09 | 1.0 | 3.0 | 0.9 | 2.5 | 345 | 2.5～3.4 | 1.2 | 295 | ||||||||
| 3-15 | 1.6 | 3.6 | 1.5 | 5.4～8.8 | 2.9 | 685 | 3.4～4.9 | 2.0 | 590 | |||||||
| M4×0.7 | 5.5 | +0.08 0 | 4-05 | 0.6 | 7.0 | 2.8 | 0.5 | 5.5 | 5.9～8.8 | 7.8 | 2.0 | 245 | - | - | - | - |
| 4-07 | 0.8 | 3.0 | 0.7 | 2.5 | 265 | 2.9～4.9 | 7.8 | 1.2 | 245 | |||||||
| 4-09 | 1.0 | 3.2 | 0.9 | 2.9 | 490 | 3.9～5.9 | 2.0 | 345 | ||||||||
| 4-15 | 1.6 | 3.8 | 1.5 | 7.8～11.8 | 4.9 | 785 | 5.4～7.8 | 2.5 | 685 | |||||||
| M5×0.8 | 6.5 | +0.10 0 | 5-09 | 1.0 | 8.0 | 4.0 | 0.9 | 6.5 | 7.8～10.8 | 14.7 | 4.9 | 590 | 4.9～7.4 | 11.3 | 2.9 | 440 |
| 5-15 | 1.6 | 4.6 | 1.5 | 8.8～12.7 | 6.9 | 885 | 5.9～8.8 | 12.7 | 3.4 | 785 | ||||||
| M6×1.0 | 8.0 | +0.10 0 | 6-09 | 1.0 | 10.0 | 5.0 | 0.9 | 8.0 | 8.8～12.7 | 24.5 | 5.9 | 590 | 5.9～9.8 | 24.5 | 3.9 | 490 |
| 6-15 | 1.6 | 5.6 | 1.5 | 9.8～14.7 | 8.8 | 980 | 6.9～10.8 | 5.9 | 885 | |||||||
| M8×1.25 | 10.0 | +0.12 0 | 8-19 | 2.0 | 13.0 | 6.5 | 1.9 | 10.0 | 11.8～16.7 | 49.0 | 19.6 | 1180 | 7.9～12.7 | 49.0 | 10.8 | 980 |
| M10×1.5 | 12.5 | +0.12 0 | 10-19 | 2.0 | 15.0 | 8.0 | 1.9 | 12.5 | 18.6～26.5 | 78.5 | 24.5 | 1270 | 9.8～15.7 | 73.6 | 13.7 | 1080 |
| M12×1.75 | 14.5 | +0.12 0 | 12-29 | 3.0 | 17.0 | 10.0 | 2.9 | 14.5 | 22.6～32.4 | 147 | 45.1 | 2650 | 14.7～22.5 | 137 | 19.6 | 1960 |
| M16×2.0 | 18.5 | +0.14 0 | 16-34 | 3.5 | 22.0 | 13.0 | 3.4 | 18.5 | 29.4～42.2 | 245 | 88.3 | 5400 | 16.7～24.5 | 245 | 63.8 | 2750 |
| M20×2.5 | 23.0 | +0.14 0 | 20-39 | 4.0 | 27.0 | 16.0 | 3.9 | 23.0 | 34.3～49.0 | 412 | 137.0 | 6870 | 19.6～29.4 | 412 | 78.5 | 3330 |
規格表（銅合金）
寸法図（S:下穴中心点から母材端面までの最小距離）
| 材質 | 銅合金 |
|---|---|
| 表面処理 | - |
| 使用母材硬度 | Hv60以下 |
| ねじの呼び M | 加工物 穴径 (mm) | カレイナット No.■−■ | 最小 板厚 (mm) | B (mm) | H (mm) | h (mm) | S (mm) | 参考強度 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| アルミ母材 | ||||||||||||
| 圧入力 kN | 使用 トルク N・m | 空回り トルク N・m | 押し込み 強度 N | |||||||||
| M3×0.5 | 4.5 | +0.08 0 | 3-09 | 1.0 | 5.5 | 3.0 | 0.9 | 4.5 | 2.5～3.4 | 2.5 | 1.2 | 245 |
| M4×0.7 | 5.5 | +0.08 0 | 4-09 | 7.0 | 3.2 | 5.5 | 3.9～5.9 | 4.9 | 2.0 | 295 | ||
| M5×0.8 | 6.5 | +0.1 0 | 5-09 | 8.0 | 4.0 | 6.5 | 4.9～7.4 | 9.8 | 2.9 | 390 | ||
規格表（ステンレス）
寸法図（S:下穴中心点から母材端面までの最小距離）
| 材質 | ステンレス（オーステナイト系） |
|---|---|
| 表面処理 | - |
| 使用母材硬度 | Hv160以下 |
メーカーカタログと同一製品です。
| ねじの呼び M | 加工物 穴径 (mm) | カレイナット No.■−■ | 最小 板厚 (mm) | B (mm) | H (mm) | h (mm) | S (mm) | 参考強度 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| アルミ母材 | ||||||||||||
| 圧入力 kN | 使用トルク N・m | 空回りトルク N・m | 押し込み強度 N | |||||||||
| M2.5×0.45 | 4.5 | +0.08 0 | 2.5-09 | 1.0 | 5.5 | 3.0 | 0.9 | 4.5 | 2.5～3.4 | 0.69 | 1.2 | 295 |
| M2.6×0.45 | 2.6-09 | 0.78 | ||||||||||
| M3×0.5 | 4.5 | +0.08 0 | 3-09 | 1.0 | 5.5 | 3.0 | 0.9 | 4.5 | 2.5～3.4 | 3.9 | 1.2 | 295 |
| 3-15 | 1.6 | 3.6 | 1.5 | 3.4～4.9 | 2.0 | 590 | ||||||
| M4×0.7 | 5.5 | +0.08 0 | 4-09 | 1.0 | 7.0 | 3.2 | 0.9 | 5.5 | 3.9～5.9 | 7.8 | 2.0 | 345 |
| 4-15 | 1.6 | 3.8 | 1.5 | 5.4～7.9 | 2.5 | 685 | ||||||
| M5×0.8 | 6.5 | +0.1 0 | 5-09 | 1.0 | 8.0 | 4.0 | 0.9 | 6.5 | 4.9～7.4 | 11.3 | 2.9 | 440 |
| 5-15 | 1.6 | 4.6 | 1.5 | 5.9～8.8 | 12.7 | 3.4 | 785 | |||||
| M6×1.0 | 8.0 | +0.1 0 | 6-09 | 1.0 | 10.0 | 5.0 | 0.9 | 8.0 | 5.9～9.8 | 24.5 | 3.9 | 490 |
| 6-15 | 1.6 | 5.6 | 1.5 | 6.9～10.8 | 5.9 | 885 | ||||||
| M8×1.25 | 10.0 | +0.12 0 | 8-19 | 2.0 | 13.0 | 6.5 | 1.9 | 10.0 | 7.8～12.7 | 49.0 | 10.8 | 980 |
| M10×1.5 | 12.5 | +0.12 0 | 10-19 | 2.0 | 14.0 | 8.0 | 1.9 | 12.5 | 9.8～15.7 | 73.6 | 13.7 | 1080 |
| M12×1.75 | 14.5 | +0.12 0 | 12-29 | 3.0 | 17.0 | 10.0 | 2.9 | 14.5 | 14.7～22.5 | 137.0 | 19.6 | 1960 |
