セルフクリンチングフラッシュナット【1000個入り】
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 39,095円～57,376円特別価格
- 税込単価
- 43,005円～63,114円特別価格
【特長】・圧入後に裏表共に突起が出ない為フラットな仕上がりを実現。・薄板へのバ...
詳細情報を確認する未確定：候補が5型番あります。
詳細情報
基本情報
【特長】
・圧入後に裏表共に突起が出ない為フラットな仕上がりを実現。
・薄板へのバーリング工法と比べ高い強度を実現。
・アルミ板及び処理鋼板への圧入に最適。
商品情報
商品概要

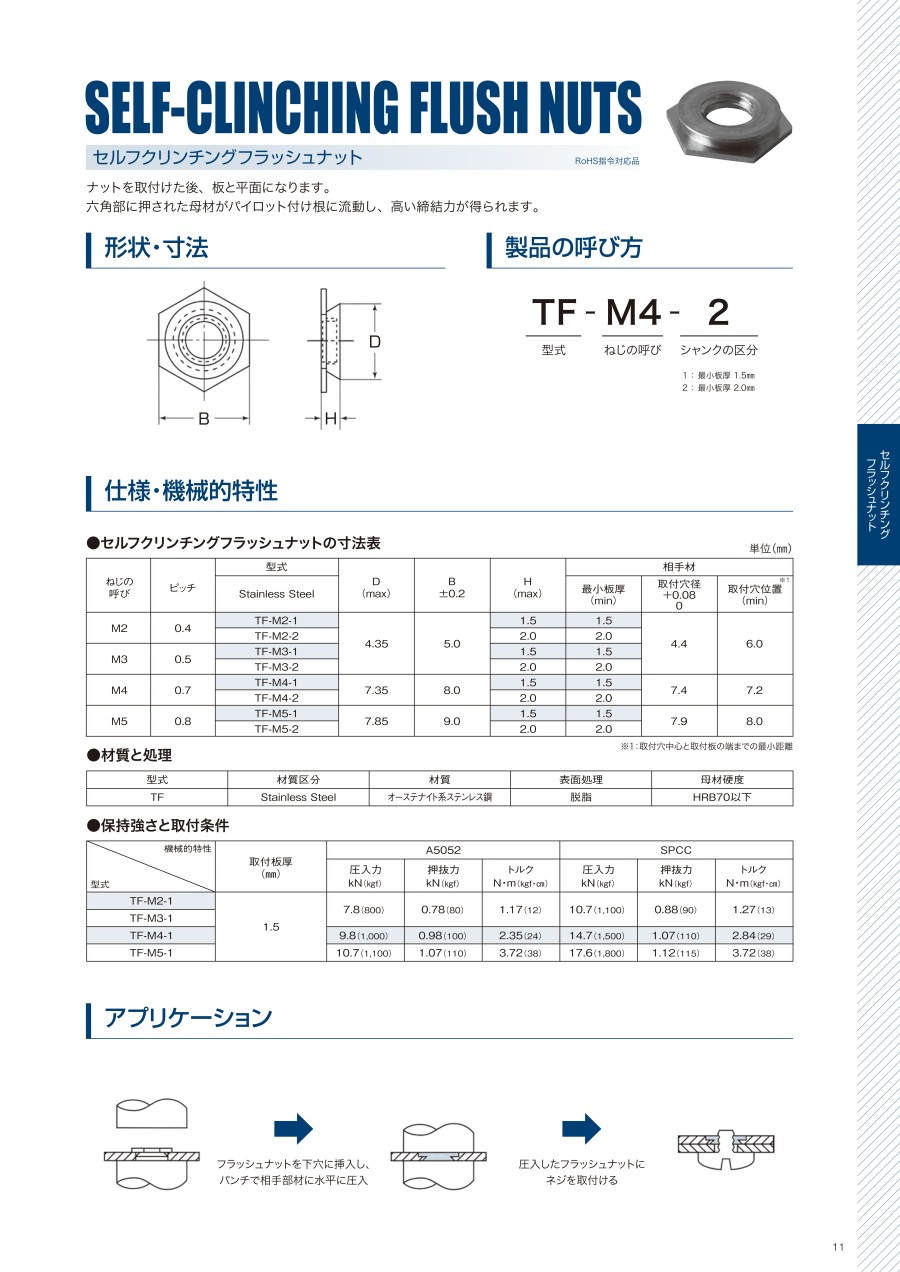

外形図
（単位:mm）
| ねじの呼び | ピッチ | 型式 | D (Max) | B ±0.2 | H (Max) | 相手材 | ||
|---|---|---|---|---|---|---|---|---|
| Stainless Steel | 最小 板厚 | 取付穴径 +0.08 0 | 取付穴 位置※1 | |||||
| M2 | 0.4 | TF-M2-1 | 4.35 | 5.0 | 1.5 | 1.5 | 4.4 | 6.0 |
| TF-M2-2 | 2.0 | 2.0 | ||||||
| M3 | 0.5 | TF-M3-1 | 4.35 | 5.0 | 1.5 | 1.5 | 4.4 | 6.0 |
| TF-M3-2 | 2.0 | 2.0 | ||||||
| M4 | 0.7 | TF-M4-1 | 7.35 | 8.0 | 1.5 | 1.5 | 7.4 | 7.2 |
| TF-M4-2 | 2.0 | 2.0 | ||||||
| M5 | 0.8 | TF-M5-1 | 7.85 | 9.0 | 1.5 | 1.5 | 7.9 | 8.0 |
| TF-M5-2 | 2.0 | 2.0 | ||||||
- ※ 1 取付穴中心と取付板の端までの最短距離。
取付方法
フラッシュナットを下穴に挿入し、パンチで相手部材に水平に圧入。圧入したフラッシュナットにネジを取付ける。
カタログ
商品担当おすすめ
ポップリベット・ファスナー
カレイナット
セルフクリンチングフラッシュナットのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q圧入工法と溶接工法の違いは何でしょうか？
A
板金にねじ穴を立てることを想定した場合、圧入工法はクリンチングファスナーをプレスし、主にローレット部で相手母材を塑性変形させて固着させること、溶接工法はウエルドナットに座面に設けた突起を電圧で溶かし鋼板やステンレス鋼に溶接させることを指します。
