ショートストロークプランジャー SPS-D
- 通常単価(税別)
- 1,745円～4,297円
- 税込単価
- 1,920円～4,727円
オールステンレスタイプのショートストロークプランジャーです。防錆に優れている為...
詳細情報を確認する- 先端材質
- 白色ポリアセタール樹脂POM
- 本体材質
- ステンレスSUS303
- 取付方法
- ねじ込み
- ゆるみ止め
- なし
- ピンプランジャ種類
- 球面 / 六角穴付 / ショートストローク
- レンチ穴形状
- 六角
- 本体表面処理
- なし
- 先端表面処理
- なし
- 先端熱処理
- なし
- 荷重 min（範囲） (N)
- 0.01～50
未確定：候補が7型番あります。
商品情報
外形図
製品仕様
材質
- ボディー：ステンレスSUS303
- ピン：白色ポリアセタール樹脂POM
- バネ：ステンレスSUS631J
- 六角穴付ネジ部：ステンレスSUS303
規格表
単位：mm
| 型番 | M | L | d | l | S | F | min.／max. （N） | （g） |
|---|---|---|---|---|---|---|---|---|
| SPS-4-D | M4×P0.7 | 15 | 1.5 | 1.5 | 1.3 | 0.6 | 4.5／16.0 | 0.8 |
| SPS-5-D | M5×P0.8 | 18 | 2.4 | 2.3 | 1.5 | 1.2 | 6.0／19.0 | 1.3 |
| SPS-6-D | M6×P1.0 | 20 | 2.7 | 2.5 | 2.0 | 1.3 | 2.5 | |
| SPS-8-D | M8×P1.25 | 22 | 3.5 | 3.0 | 2.5 | 1.5 | 10.0／39.0 | 6.0 |
| SPS-10-D | M10×P1.5 | 4.0 | 3.0 | 9.0 | ||||
| SPS-12-D | M12×P1.75 | 28 | 6.0 | 4.0 | 4.0 | 2.7 | 12.0／53.0 | 16.0 |
| SPS-16-D | M16×P2.0 | 32 | 7.5 | 5.0 | 5.0 | 3.2 | 45.0／100.0 | 35.0 |

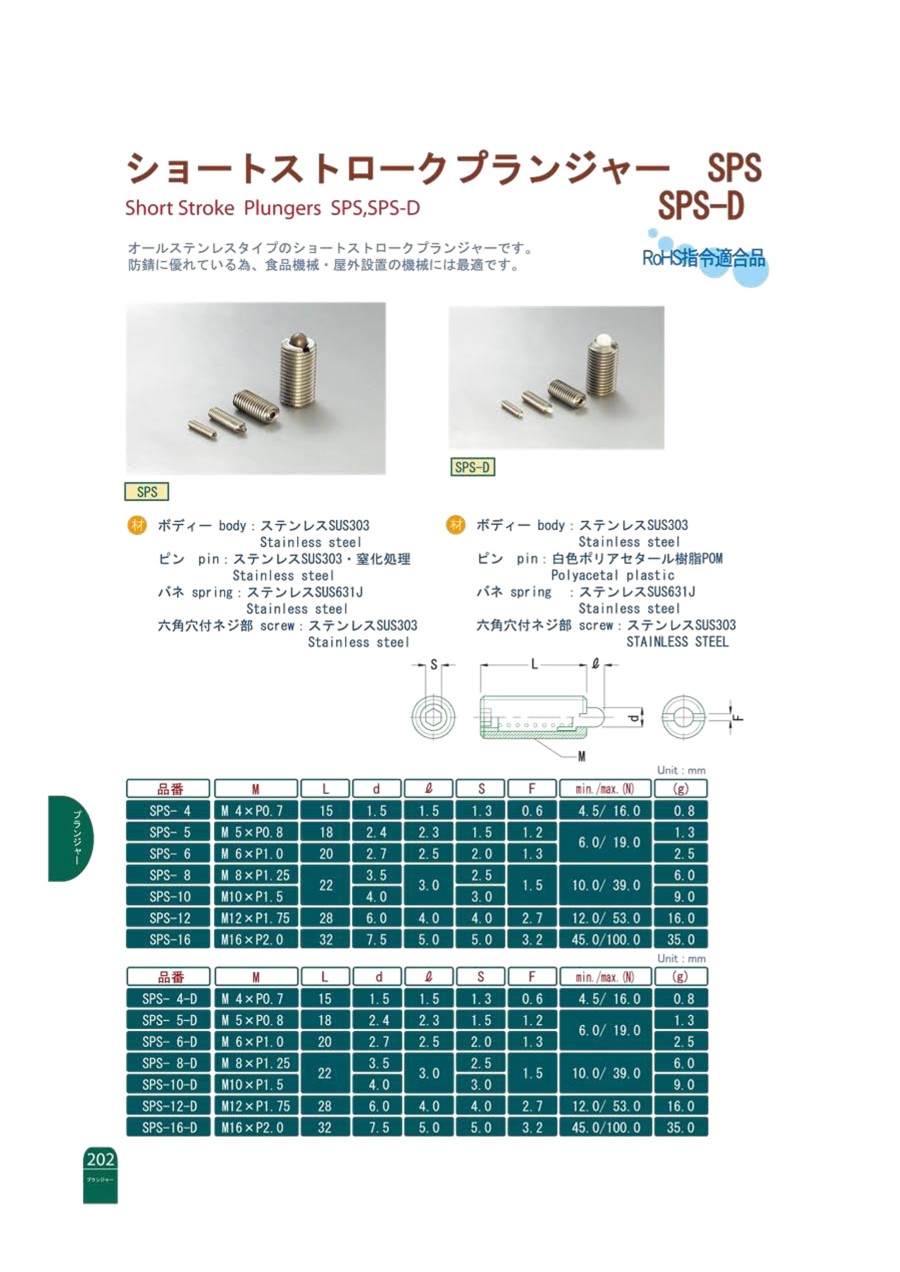

カタログ
