メカニカル部品技術窓口
絞り込み条件
未確定：候補が7型番あります。
外径 M(mm)
~mm- 4
- 5
- 6
- 8
- 10
- 12
- 16
ストローク l(mm)
~mm- 1.5
- 2.3
- 2.5
- 3
- 4
- 5
荷重 min(N)
~mm- 4.5
- 6
- 10
- 12
- 45
荷重 max(N)
~mm- 16
- 19.0
- 39.0
- 53.0
- 100.0
タイプ
~mmCAD
- 2D
出荷日
- すべて
- 2日以内

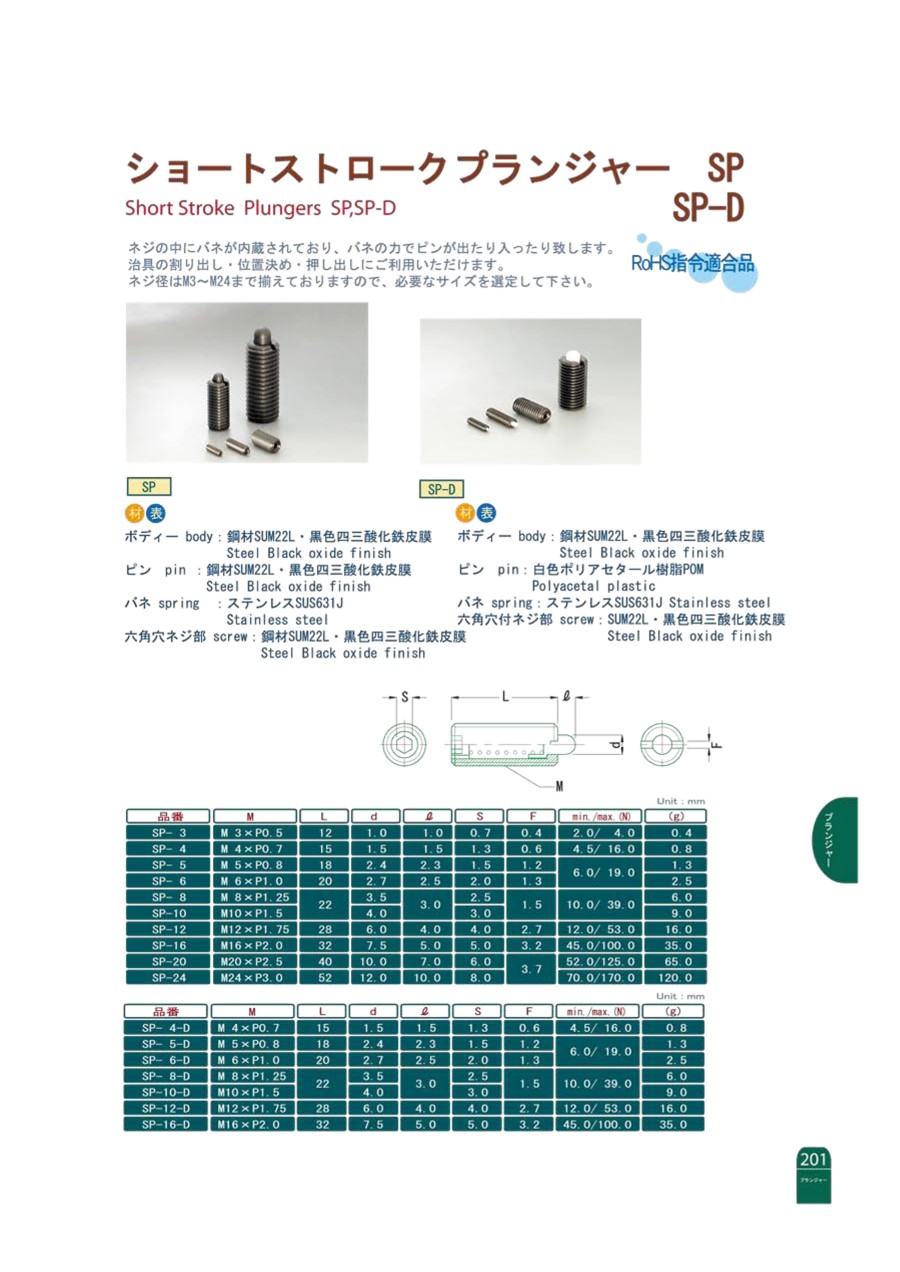

ショートストロークプランジャー SP-D
- 先端材質
- 白色ポリアセタール樹脂POM
- 本体材質
- 鋼材SUM22L
- 取付方法
- ねじ込み
- ゆるみ止め
- なし
- ピンプランジャ種類
- 球面 / 六角穴付 / ショートストローク
- レンチ穴形状
- 六角
- 本体表面処理
- 黒色四三酸化鉄皮膜
- 先端表面処理
- なし
- 先端熱処理
- なし
- 荷重 min（範囲） (N)
- 0.01～50
未確定：候補が7型番あります。
商品情報
外形図
製品仕様
- ボディー
材質：鋼材SUM22L
表面処理：黒色四三酸化鉄皮膜 - ピン
材質：白色ポリアセタール樹脂POM - バネ
材質：ステンレスSUS631J - 六角穴付ネジ部
材質：SUM22L
表面処理：黒色四三酸化鉄皮膜
規格表
詳細情報
基本情報
ネジの中にバネが内蔵されており、バネの力でピンが出たり入ったり致します。治具の割り出し・位置決め・押し出しにご利用いただけます。ネジ径はM4～M16まで揃えておりますので、必要なサイズを選定して下さい。
カタログ
