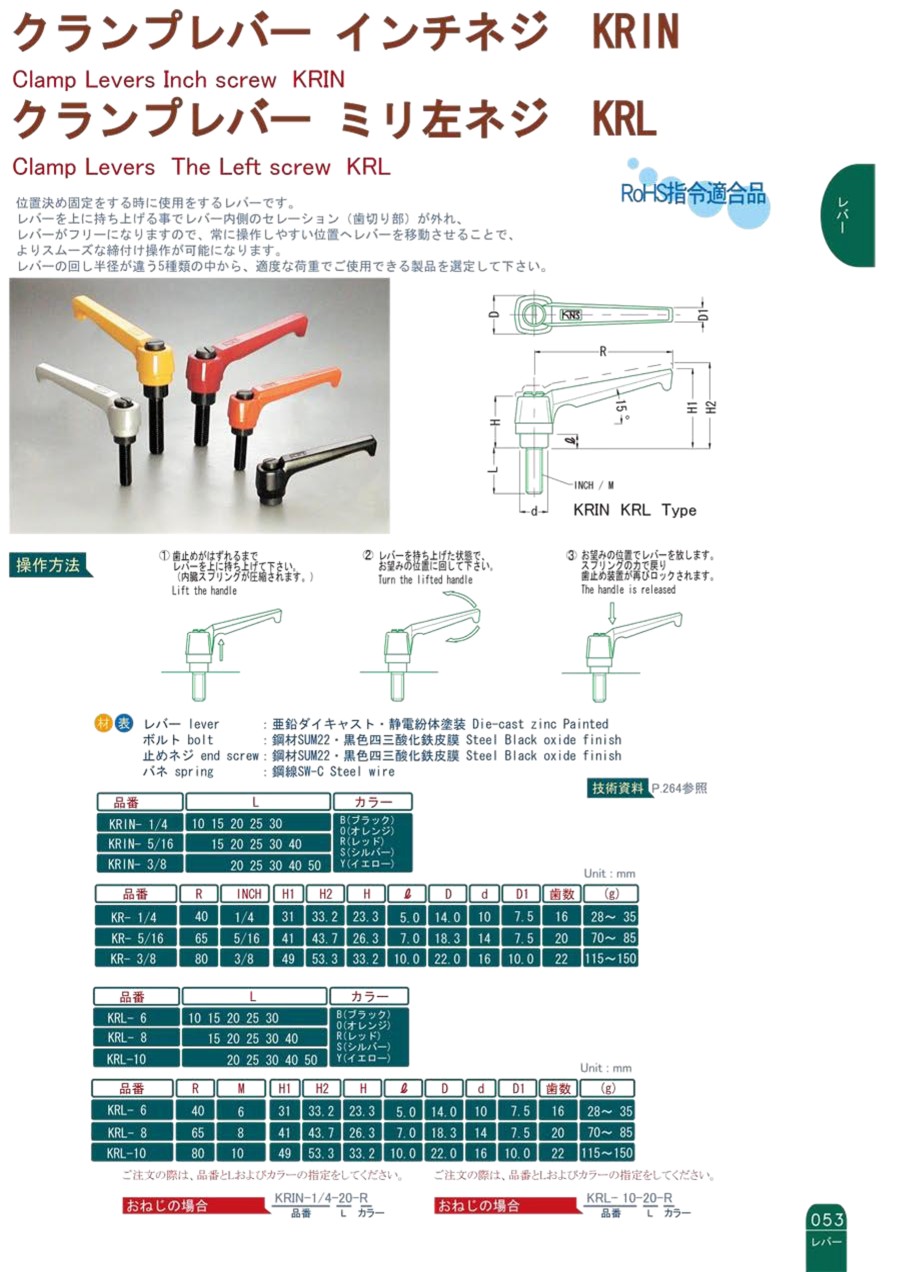

クランプレバー インチネジKRIN・ミリ左ネジKRL
- 通常単価(税別)
- 2,274円～3,759円
- 税込単価
- 2,501円～4,135円
通常出荷日：3日目～10日目
【特長】・位置決め固定をする時に使用をするレバーです・レバーを上に持ち上げる事でレバー内側のセレーショ...
詳細を確認
未確定：候補が150型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
外観図
仕様
レバー: 亜鉛ダイキャスト、静電紛体塗装
ボルト: 銅材SUM22、黒色四三酸化鉄皮膜
止めネジ: 銅材SUM22、黒色四三酸化鉄皮膜
バネ: 銅線SW-C
規格表
KRIN
| 品番 | L | カラー | ||||||
|---|---|---|---|---|---|---|---|---|
| KRIN-1/4 | 10 | 15 | 20 | 25 | 30 | B(プラック) O(オレンジ) R(レッド) S(シルパー) Y(イエロ―) | ||
| KRIN-5/16 | 15 | 20 | 25 | 30 | 40 | |||
| KRIN-3/8 | 20 | 25 | 30 | 40 | 50 | |||
| 品番 | R | INCH | H1 | H2 | H | l | D | d | D1 | 歯数 | (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KR-1/4 | 40 | 1/4 | 31 | 33.2 | 23.3 | 5.0 | 14.0 | 10 | 7.5 | 16 | 28～35 |
| KR-5/16 | 65 | 5/16 | 41 | 43.7 | 26.3 | 7.0 | 18.3 | 14 | 7.5 | 20 | 70～85 |
| KR-3/8 | 80 | 3/8 | 49 | 53.3 | 33.2 | 10.0 | 22.0 | 16 | 10.0 | 22 | 115～150 |
KRL
| 品番 | L | カラー | ||||||
|---|---|---|---|---|---|---|---|---|
| KRL-6 | 10 | 15 | 20 | 25 | 30 | B(プラック) O(オレンジ) R(レッド) S(シルパー) Y(イエロ―) | ||
| KRL-8 | 15 | 20 | 25 | 30 | 40 | |||
| KRL-10 | 20 | 25 | 30 | 40 | 50 | |||
| 品番 | R | M | H1 | H2 | H | l | D | d | D1 | 歯数 | (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KRL-6 | 40 | 6 | 31 | 33.2 | 23.3 | 5.0 | 14.0 | 10 | 7.5 | 16 | 28～35 |
| KRL-8 | 65 | 8 | 41 | 43.7 | 26.3 | 7.0 | 18.3 | 14 | 7.5 | 20 | 70～85 |
| KRL-10 | 80 | 10 | 49 | 53.3 | 33.2 | 10.0 | 22.0 | 16 | 10.0 | 22 | 115～150 |
使用例
操作方法
歯止めがはずれるまで、レバーを上に持ち上げてください。（内蔵スプリングが圧縮されます。）
レバーを持ち上げた状態で、お望みの位置に回してください。
お望みの位置でレバーを離します。スプリングの力で戻り、歯止め装置が再びロックされます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,298円 ( 2,528円 ) | 3日目 |
2,412円 ( 2,653円 ) | 3日目 |
2,274円 ( 2,501円 ) | 3日目 |
2,298円 ( 2,528円 ) | 3日目 |
2,298円 ( 2,528円 ) | 3日目 |
2,298円 ( 2,528円 ) | 3日目 |
2,298円 ( 2,528円 ) | 3日目 |
2,274円 ( 2,501円 ) | 3日目 |
2,274円 ( 2,501円 ) | 3日目 |
2,472円 ( 2,719円 ) | 3日目 |
2,298円 ( 2,528円 ) | 3日目 |
2,412円 ( 2,653円 ) | 3日目 |
2,274円 ( 2,501円 ) | 3日目 |
2,298円 ( 2,528円 ) | 3日目 |
2,298円 ( 2,528円 ) | 3日目 |
2,274円 ( 2,501円 ) | 3日目 |
2,298円 ( 2,528円 ) | 3日目 |
2,274円 ( 2,501円 ) | 3日目 |
2,274円 ( 2,501円 ) | 3日目 |
2,274円 ( 2,501円 ) | 3日目 |
2,412円 ( 2,653円 ) | 3日目 |
2,274円 ( 2,501円 ) | 3日目 |
2,274円 ( 2,501円 ) | 3日目 |
2,298円 ( 2,528円 ) | 3日目 |
2,274円 ( 2,501円 ) | 3日目 |
3,293円 ( 3,622円 ) | 3日目 |
3,310円 ( 3,641円 ) | 3日目 |
3,310円 ( 3,641円 ) | 3日目 |
3,310円 ( 3,641円 ) | 3日目 |
3,293円 ( 3,622円 ) | 3日目 |
3,310円 ( 3,641円 ) | 3日目 |
3,293円 ( 3,622円 ) | 3日目 |
3,293円 ( 3,622円 ) | 3日目 |
3,293円 ( 3,622円 ) | 3日目 |
3,293円 ( 3,622円 ) | 3日目 |
3,493円 ( 3,842円 ) | 3日目 |
3,493円 ( 3,842円 ) | 3日目 |
3,493円 ( 3,842円 ) | 3日目 |
3,493円 ( 3,842円 ) | 3日目 |
3,493円 ( 3,842円 ) | 3日目 |
3,310円 ( 3,641円 ) | 10日目 |
3,310円 ( 3,641円 ) | 3日目 |
3,293円 ( 3,622円 ) | 3日目 |
3,293円 ( 3,622円 ) | 3日目 |
3,293円 ( 3,622円 ) | 3日目 |
3,310円 ( 3,641円 ) | 10日目 |
3,293円 ( 3,622円 ) | 3日目 |
3,293円 ( 3,622円 ) | 3日目 |
3,310円 ( 3,641円 ) | 3日目 |
3,293円 ( 3,622円 ) | 3日目 |
2,828円 ( 3,111円 ) | 3日目 |
2,828円 ( 3,111円 ) | 3日目 |
2,828円 ( 3,111円 ) | 3日目 |
2,828円 ( 3,111円 ) | 3日目 |
2,828円 ( 3,111円 ) | 3日目 |
2,828円 ( 3,111円 ) | 3日目 |
2,828円 ( 3,111円 ) | 3日目 |
2,828円 ( 3,111円 ) | 3日目 |
2,828円 ( 3,111円 ) | 3日目 |
2,828円 ( 3,111円 ) | 3日目 |
詳細情報
基本情報
【特長】
・位置決め固定をする時に使用をするレバーです
・レバーを上に持ち上げる事でレバー内側のセレーション（歯切り部）が外れ、レバーがフリーになりますので、常に操作しやすい位置へレバーを移動させることで、よりスムーズな締付け操作が可能になります
・ネジ部はインチネジ。ミリネジの左ネジを用意
【用途】
・治具の締付け、緩め用
商品担当おすすめ
クランプレバー インチネジKRIN・ミリ左ネジKRLのレビュー
製品の部品製作に使用しています
5
5.02019/10/16
製品の部品製作時に加工部品を固定する際に使用しています。部品としては、マット抜き加工品を押さえるのに使用しています。以前...もっと読む
