ボブナット【1～1000個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 218円～125,587円
- 税込単価
- 240円～138,146円
【特長】・六角タイプの圧入ナット。・簡単な圧入にて高い取付け強度を実現。・薄板...
詳細情報を確認する未確定：候補が21型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
51,030円 ( 56,133円 ) | 1日目 |
51,030円 ( 56,133円 ) | 2日目 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
219円 ( 241円 ) | 在庫品1日目当日出荷可能 |
219円 ( 241円 ) | 在庫品1日目当日出荷可能 |
12,258円 ( 13,484円 ) | 1日目 |
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
228円 ( 251円 ) | 在庫品1日目当日出荷可能 |
227円 ( 250円 ) | 在庫品1日目当日出荷可能 |
247円 ( 272円 ) | 在庫品1日目当日出荷可能 |
246円 ( 271円 ) | 在庫品1日目当日出荷可能 |
54,846円 ( 60,331円 ) | 1日目 |
51,631円 ( 56,794円 ) | 1日目 |
50,320円 ( 55,352円 ) | 1日目 |
61,069円 ( 67,176円 ) | 1日目 |
61,069円 ( 67,176円 ) | 1日目 |
73,896円 ( 81,286円 ) | 1日目 |
81,639円 ( 89,803円 ) | 1日目 |
81,639円 ( 89,803円 ) | 1日目 |
125,587円 ( 138,146円 ) | 1日目 |
詳細情報
基本情報
【特長】
・六角タイプの圧入ナット。
・簡単な圧入にて高い取付け強度を実現。
・薄板のねじ立てが容易に可能。
・アルミ板など溶接のしにくい箇所にも容易にねじ立てが可能。
商品情報
商品概要

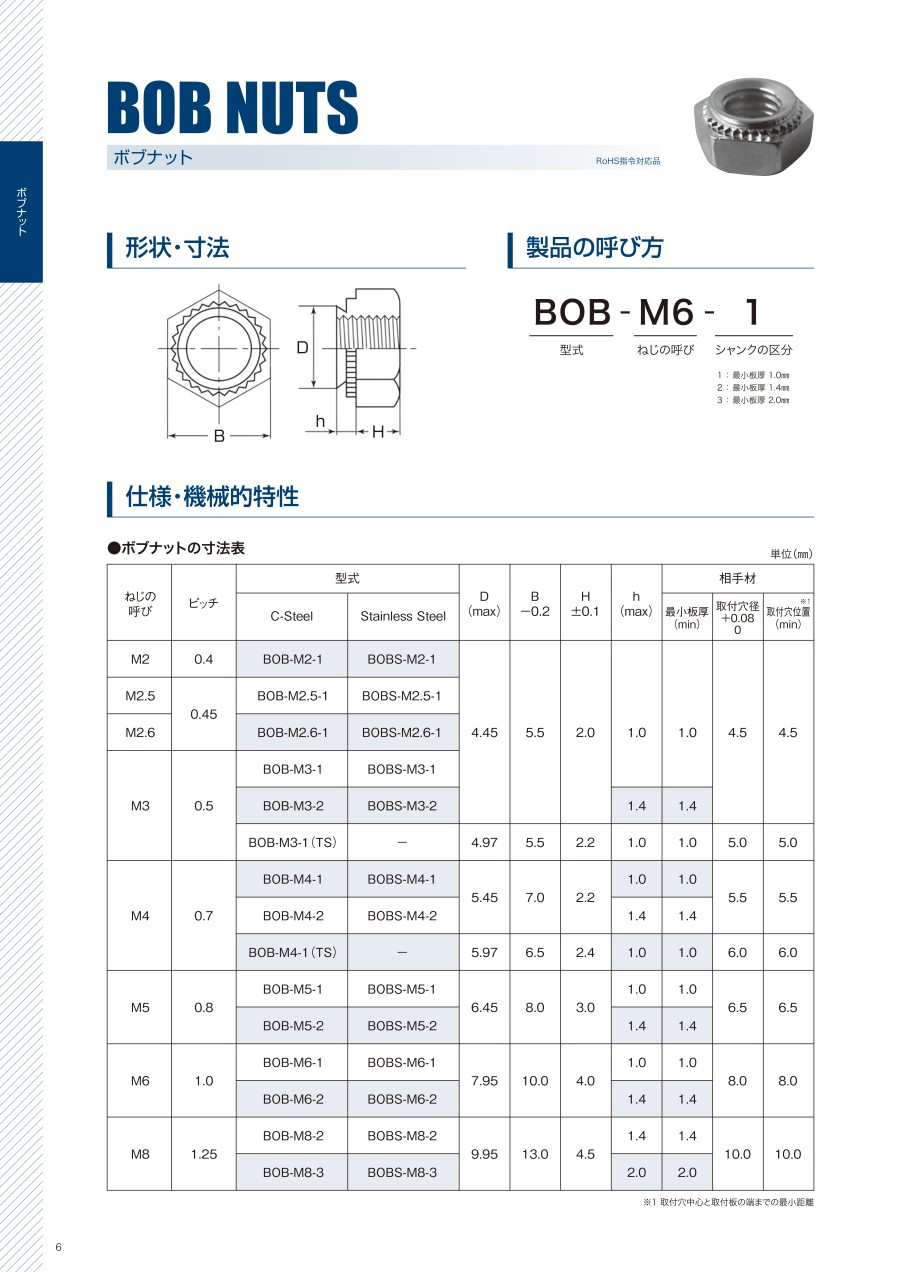

外形図
| ねじの呼び | ビッチ | 型式 | D (max) | B -0.2 | H ±0.1 | h (max) | 相手材 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| C-Steel | Stainless Steel | 最小 板厚 | 取付穴径 +0.08 0 | 取付穴 位置※1 | ||||||
| M2 | 0.40 | BOB-M2-1 | BOBS-M2-1 | 4.45 | 5.5 | 2.0 | 1.0 | 1.0 | 4.5 | 4.5 |
| M2.5 | 0.45 | BOB-M2.5-1 | BOBS-M2.5-1 | |||||||
| M2.6 | 0.45 | BOB-M2.6-1 | BOBS-M2.6-1 | |||||||
| M3 | 0.5 | BOB-M3-1 | BOBS-M3-1 | |||||||
| BOB-M3-2 | BOBS-M3-2 | 1.4 | 1.4 | |||||||
| M4 | 0.7 | BOB-M4-1 | BOBS-M4-1 | 5.45 | 7.0 | 2.2 | 1.0 | 1.0 | 5.5 | 5.5 |
| BOB-M4-2 | BOBS-M4-2 | 1.4 | 1.4 | |||||||
| M5 | 0.8 | BOB-M5-1 | BOBS-M5-1 | 6.45 | 8.0 | 3.0 | 1.0 | 1.0 | 6.5 | 6.5 |
| BOB-M5-2 | BOBS-M5-2 | 1.4 | 1.4 | |||||||
| M6 | 1.0 | BOB-M6-1 | BOBS-M6-1 | 7.95 | 10.0 | 4.0 | 1.0 | 1.0 | 8.0 | 8.0 |
| BOB-M6-2 | BOBS-M6-2 | 1.4 | 1.4 | |||||||
| M8 | 1.25 | BOB-M8-2 | BOBS-M8-2 | 9.95 | 13.0 | 4.5 | 1.4 | 1.4 | 10.0 | 10.0 |
| BOB-M8-3 | BOBS-M8-3 | 2.0 | 2.0 | |||||||
- ※ 1 取付穴中心と取付板の端までの最短距離。
取付方法
ボブナットを下穴に挿入し、パンチで相手部材に水平に圧入。圧入したボブナットにネジを取付ける。
カタログ
商品担当おすすめ
ボブナットのレビュー
製品のカバーなどに使用しています
5
5.02023/06/30
製品のカバーなどの薄板でタップ加工ができない部分に使用しています。以前はカレイナット使っていましたが、今回このボブナット...もっと読む
0人が参考にしています。
薄板用タップの代わり
5
5.02023/05/29
板厚が薄いとそのままではタップが切れず、特殊加工が必要になります。
このナットを使えば、1.2mm厚でもネジが締め付けら...もっと読む
0人が参考にしています。
タップネジの補修用として使用しています
5
5.02021/03/04
タップを立ててあるネジが締めすぎ等では破損したさいに補修用として使用しています。現地工事のさい等、特別な工具がなくても、...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q圧入工法と溶接工法の違いは何でしょうか？
A
板金にねじ穴を立てることを想定した場合、圧入工法はクリンチングファスナーをプレスし、主にローレット部で相手母材を塑性変形させて固着させること、溶接工法はウエルドナットに座面に設けた突起を電圧で溶かし鋼板やステンレス鋼に溶接させることを指します。
