ステンレス高強度10.9 六角穴付きボルト（キャップスクリュー）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 479円～4,799円
- 税込単価
- 527円～5,279円
ステンレス製品でありながら鉄と同等の強度区分を持っております。SUS304の4...
詳細情報を確認する未確定：候補が24型番あります。
商品情報

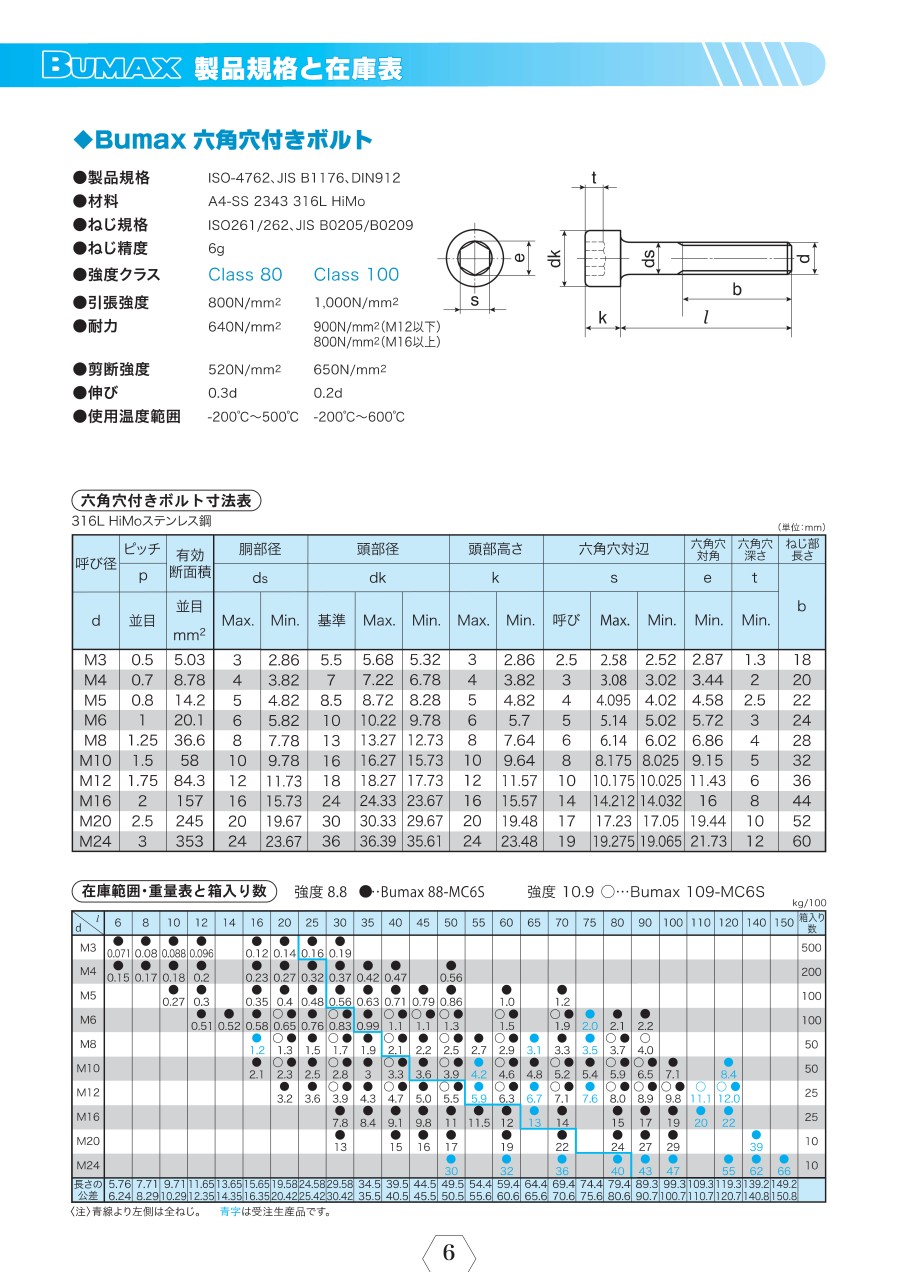

外形図と寸法
(単位:mm)
| 呼び径 | ピッチ P | 有効 断面積 | 胸部径 | 頭部径 | 頭部高さ | 六角穴対辺 | 六角穴対角 | 六角穴深さ | ねじ部長さ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ds | dk | k | S | e | t | ｂ | |||||||||
| d | 並目 | 並目mm³ | Max. | Min. | 基準 | Max. | Min. | Max. | Min. | 呼び | Max. | Min. | Min. | Min. | |
| M3 | 0.5 | 5.03 | 3 | 2.86 | 5.5 | 5.68 | 5.32 | 3 | 2.86 | 2.5 | 2.58 | 2.52 | 2.87 | 1.3 | 18 |
| M4 | 0.7 | 8.78 | 4 | 3.82 | 7 | 7.22 | 6.78 | 4 | 3.82 | 3 | 3.08 | 3.02 | 3.44 | 2 | 20 |
| M5 | 0.8 | 14.2 | 5 | 4.82 | 8.5 | 8.72 | 8.28 | 5 | 4.82 | 4 | 4.095 | 4.02 | 4.58 | 2.5 | 22 |
| M6 | 1 | 20.1 | 6 | 5.82 | 10 | 10.22 | 9.78 | 6 | 5.7 | 5 | 5.14 | 5.02 | 5.72 | 3 | 24 |
| M8 | 1.25 | 36.6 | 8 | 7.78 | 13 | 13.27 | 12.73 | 8 | 7.64 | 6 | 6.14 | 6.02 | 6.86 | 4 | 28 |
| M10 | 1.5 | 58 | 10 | 9.78 | 16 | 16.27 | 15.73 | 10 | 9.64 | 8 | 8.175 | 8.025 | 9.15 | 5 | 32 |
| M12 | 1.75 | 84.3 | 12 | 11.73 | 18 | 18.27 | 17.73 | 12 | 11.57 | 10 | 10.175 | 10.025 | 11.43 | 6 | 36 |
| M16 | 2 | 157 | 16 | 15.73 | 24 | 24.33 | 23.67 | 16 | 15.57 | 14 | 14.212 | 14.032 | 16 | 8 | 44 |
| M20 | 2.5 | 245 | 20 | 19.67 | 30 | 30.33 | 29.67 | 20 | 19.48 | 17 | 17.23 | 17.05 | 19.44 | 10 | 52 |
| M24 | 3 | 353 | 24 | 23.67 | 36 | 36.39 | 35.61 | 24 | 23.48 | 19 | 19.275 | 19.065 | 21.73 | 12 | 60 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
479円 ( 527円 ) | 3日目 |
643円 ( 707円 ) | 在庫品1日目当日出荷可能 |
684円 ( 752円 ) | 在庫品1日目当日出荷可能 |
867円 ( 954円 ) | 在庫品1日目当日出荷可能 |
893円 ( 982円 ) | 在庫品1日目当日出荷可能 |
621円 ( 683円 ) | 在庫品1日目当日出荷可能 |
847円 ( 932円 ) | 1日目 |
1,031円 ( 1,134円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 2日目 |
1,055円 ( 1,161円 ) | 1日目 |
1,097円 ( 1,207円 ) | 在庫品1日目当日出荷可能 |
1,315円 ( 1,447円 ) | 1日目 |
1,789円 ( 1,968円 ) | 在庫品1日目当日出荷可能 |
2,086円 ( 2,295円 ) | 1日目 |
2,232円 ( 2,455円 ) | 在庫品1日目当日出荷可能 |
2,256円 ( 2,482円 ) | 1日目 |
1,952円 ( 2,147円 ) | 1日目 |
1,903円 ( 2,093円 ) | 1日目 |
2,189円 ( 2,408円 ) | 1日目 |
2,260円 ( 2,486円 ) | 在庫品1日目当日出荷可能 |
2,511円 ( 2,762円 ) | 1日目 |
2,950円 ( 3,245円 ) | 1日目 |
3,772円 ( 4,149円 ) | 1日目 |
4,799円 ( 5,279円 ) | 1日目 |
詳細情報
基本情報
ステンレス製品でありながら鉄と同等の強度区分を持っております。SUS304の4倍、SUS316の2倍の耐力です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
ステンレス高強度10.9 六角穴付きボルト（キャップスクリュー）のレビュー
外販装置付帯部品として使用
5
5.02020/12/03
当社が特注にて依頼を受けた装置、治工具類に利用しています。屋外利用のため耐候性（防錆）を考慮し型番：10BMCB12-9...もっと読む
