平和発條

皿ばね座金 JIS B 1251 2種（キャップ用重荷重用）

Name: 皿ばね座金 JIS B 1251 2種（キャップ用 重荷重用）
Brand: 平和発條
SKU: 221000551905
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 44円～2,508円

税込単価: 48円～2,759円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

平和発條

皿ばね座金 JIS B 1251 1種（ねじ用軽荷重用）

通常価格(税別)： 91円 (税込価格：100円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

平和発條

六角穴付ボルト用皿ばね座金（重荷重用）

通常価格(税別)： 146円 (税込価格：161円)

通常出荷日：在庫品1日目

ボルトの締付け軸力に匹敵するバネ反力を有し、振動や衝撃等のねじの緩みを防止しま...

詳細情報を確認する

種類
ばね座金
販売単位
バラ(1個から購入可能)
種類ばね座金
皿ばね座金

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が30型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

材質

内径 d

(mm)

表面処理

厚さ t

(mm)

材質スチール

材質ステンレス

表面処理(詳細)

外径 D

(mm)

RoHS?

最小発注数量

6	[スチール] スチール	6.4	[三価クロメート] 三価ホワイト	1.2	[S50C] S50C～S65C	-	[三価クロメート] 三価ホワイト	10.5	10	1個
8	[スチール] スチール	8.4	[三価クロメート] 三価ホワイト	1.4	[S50C] S50C～S65C	-	[三価クロメート] 三価ホワイト	13.5	10	1個
10	[スチール] スチール	10.5	[三価クロメート] 三価ホワイト	1.8	[S50C] S50C～S65C	-	[三価クロメート] 三価ホワイト	16.5	10	1個
12	[スチール] スチール	13	[三価クロメート] 三価ホワイト	2	[S50C] S50C～S65C	-	[三価クロメート] 三価ホワイト	19	10	1個
20	[スチール] スチール	21	[三価クロメート] 三価ホワイト	3.5	[S50C] S50C～S65C	-	[三価クロメート] 三価ホワイト	31	10	1個
4	[スチール] スチール	4.3	[なし] 生地	0.8	[S50C] S50C～S65C	-	[なし] 生地	7.5	10	1個
5	[スチール] スチール	5.36	[なし] 生地	1	[S50C] S50C～S65C	-	[なし] 生地	9	10	1個
6	[スチール] スチール	6.4	[なし] 生地	1.2	[S50C] S50C～S65C	-	[なし] 生地	10.5	10	1個
8	[スチール] スチール	8.4	[なし] 生地	1.4	[S50C] S50C～S65C	-	[なし] 生地	13.5	10	1個
12	[スチール] スチール	13	[なし] 生地	2	[S50C] S50C～S65C	-	[なし] 生地	19	10	1個
14	[スチール] スチール	15	[なし] 生地	2.2	[S50C] S50C～S65C	-	[なし] 生地	22	10	1個
16	[スチール] スチール	17	[なし] 生地	2.5	[S50C] S50C～S65C	-	[なし] 生地	25	10	1個
18	[スチール] スチール	19	[なし] 生地	3	[S50C] S50C～S65C	-	[なし] 生地	28	10	1個
20	[スチール] スチール	21	[なし] 生地	3.5	[S50C] S50C～S65C	-	[なし] 生地	31	10	1個
22	[スチール] スチール	23	[なし] 生地	4	[S50C] S50C～S65C	-	[なし] 生地	34	10	1個
24	[スチール] スチール	25	[なし] 生地	4.5	[S50C] S50C～S65C	-	[なし] 生地	37	10	1個
27	[スチール] スチール	28	[なし] 生地	5	[S50C] S50C～S65C	-	[なし] 生地	41	10	1個
4	[スチール] スチール	4.3	ニッケルメッキ	0.8	[S50C] S50C～S65C	-	[ニッケルメッキ] ニッケルメッキ	7.5	10	1個
6	[スチール] スチール	6.4	ニッケルメッキ	1.2	[S50C] S50C～S65C	-	[ニッケルメッキ] ニッケルメッキ	10.5	10	1個
8	[スチール] スチール	8.4	ニッケルメッキ	1.4	[S50C] S50C～S65C	-	[ニッケルメッキ] ニッケルメッキ	13.5	10	1個
10	[スチール] スチール	10.5	ニッケルメッキ	1.8	[S50C] S50C～S65C	-	[ニッケルメッキ] ニッケルメッキ	16.5	10	1個
12	[スチール] スチール	13	ニッケルメッキ	2	[S50C] S50C～S65C	-	[ニッケルメッキ] ニッケルメッキ	19	10	1個
14	[スチール] スチール	15	ニッケルメッキ	2.2	[S50C] S50C～S65C	-	[ニッケルメッキ] ニッケルメッキ	22	10	1個
16	[スチール] スチール	17	ニッケルメッキ	2.5	[S50C] S50C～S65C	-	[ニッケルメッキ] ニッケルメッキ	25	10	1個
4	ステンレス	4.3	[なし] なし	0.8	-	[SUS304] SUS304相当	[なし] なし	7.5	10	1個
5	ステンレス	5.3	[なし] なし	1	-	[SUS304] SUS304相当	[なし] なし	9	10	1個
6	ステンレス	6.4	[なし] なし	1.2	-	[SUS304] SUS304相当	[なし] なし	10.5	10	1個
8	ステンレス	8.4	[なし] なし	1.4	-	[SUS304] SUS304相当	[なし] なし	13.5	10	1個
10	ステンレス	10.5	[なし] なし	1.8	-	[SUS304] SUS304相当	[なし] なし	16.5	10	1個
12	ステンレス	13	[なし] なし	2	-	[SUS304] SUS304相当	[なし] なし	19	10	1個

通常単価(税別) (税込単価)	通常出荷日

215円 ( 237円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
227円 ( 250円 )	1日目
44円 ( 48円 )	1日目
256円 ( 282円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	1日目
209円 ( 230円 )	在庫品1日目当日出荷可能
217円 ( 239円 )	在庫品1日目当日出荷可能
213円 ( 234円 )	在庫品1日目当日出荷可能
237円 ( 261円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
97円 ( 107円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	1日目
154円 ( 169円 )	在庫品1日目当日出荷可能
208円 ( 229円 )	1日目
291円 ( 320円 )	在庫品1日目当日出荷可能
2,508円 ( 2,759円 )	1日目
211円 ( 232円 )	1日目
215円 ( 237円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
227円 ( 250円 )	1日目
233円 ( 256円 )	1日目
251円 ( 276円 )	在庫品1日目当日出荷可能
123円 ( 135円 )	1日目
218円 ( 240円 )	在庫品1日目当日出荷可能
223円 ( 245円 )	在庫品1日目当日出荷可能
237円 ( 261円 )	在庫品1日目当日出荷可能
75円 ( 83円 )	在庫品1日目当日出荷可能
124円 ( 136円 )	在庫品1日目当日出荷可能
152円 ( 167円 )	1日目

基本情報

ボルトの締付け軸力に匹敵するバネ反力を有し、振動や衝撃等のねじの緩みを防止します。また座面圧力を小さくする事により、締付部材のヘタリを無くして、安定した締付け軸力が得られます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

商品情報

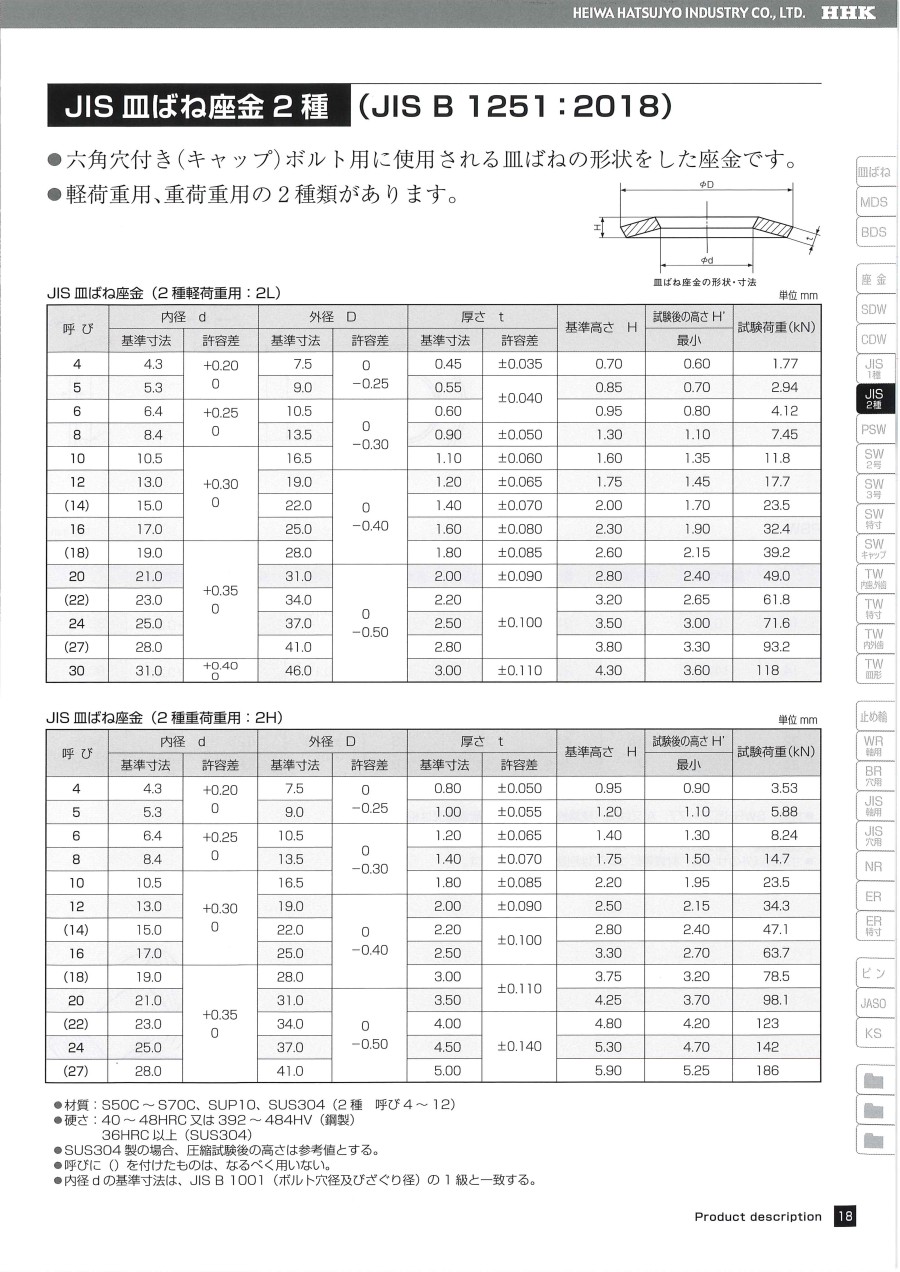

外形図

規格表

呼び	内径		外径		重荷重(2L)
	d		D		厚さt		基本高さ	試験後の高さ	試験荷重
	基本寸法	許容差	基本寸法	許容差	基本寸法	許容差	H	H'(最小)	kN
JIS M4-2H	4.3	+0.20 0	7.5	0 -0.25	0.8	±0.05	0.95	0.9	3.53
JIS M5-2H	5.3	+0.20 0	9.0	0 -0.25	1	±0.055	1.2	1.1	5.88
JIS M6-2H	6.4	+0.25 0	10.5	0 -0.30	1.2	±0.065	1.4	1.3	8.24
JIS M8-2H	8.4	+0.25 0	13.5		1.4	±0.07	1.75	1.5	14.7
JIS M10-2H	10.5	+0.30 0	16.5		1.8	±0.085	2.2	1.95	23.5
JIS M12-2H	13.0		19.0	0 -0.40	2	±0.09	2.5	2.15	34.3
JIS M14-2H	15.0		22.0		2.2	±0.10	2.8	2.4	47.1
JIS M16-2H	17.0		25.0		2.5	±0.10	3.3	2.7	63.7
JIS M18-2H	19.0	+0.35 0	28.0		3	±0.11	3.75	3.2	78.5
JIS M20-2H	21.0		31.0	0 -0.50	3.5	±0.11	4.25	3.7	98.1
JIS M22-2H	23.0		34.0		4	±0.14	4.8	4.2	123.0
JIS M24-2H	25.0		37.0		4.5		5.3	4.7	142.0
JIS M27-2H	28.0		41.0		5		5.9	5.25	186.0

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
