六角穴付止めねじ 平先【1～1000個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 27円～145,062円
- 税込単価
- 30円～159,568円
【材質】SCM/SUS304相当/SUS316L/スチール/ステンレス【表面処...
詳細情報を確認する未確定：候補が1,279型番あります。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
367円 ( 404円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
344円 ( 378円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
29,154円 ( 32,069円 ) | 1日目 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
361円 ( 397円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
389円 ( 428円 ) | 在庫品1日目当日出荷可能 |
357円 ( 393円 ) | 在庫品1日目当日出荷可能 |
495円 ( 545円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
499円 ( 549円 ) | 1日目 |
558円 ( 614円 ) | 在庫品1日目当日出荷可能 |
359円 ( 395円 ) | 在庫品1日目当日出荷可能 |
435円 ( 479円 ) | 在庫品1日目当日出荷可能 |
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
32,308円 ( 35,539円 ) | 1日目 |
13,539円 ( 14,893円 ) | 1日目 |
333円 ( 366円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
396円 ( 436円 ) | 在庫品1日目当日出荷可能 |
396円 ( 436円 ) | 1日目 |
24,616円 ( 27,078円 ) | 1日目 |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
533円 ( 586円 ) | 在庫品1日目当日出荷可能 |
501円 ( 551円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
506円 ( 557円 ) | 在庫品1日目当日出荷可能 |
525円 ( 578円 ) | 在庫品1日目当日出荷可能 |
539円 ( 593円 ) | 在庫品1日目当日出荷可能 |
642円 ( 706円 ) | 在庫品1日目当日出荷可能 |
47,539円 ( 52,293円 ) | 1日目 |
49,616円 ( 54,578円 ) | 1日目 |
53,616円 ( 58,978円 ) | 1日目 |
36,424円 ( 40,066円 ) | 1日目 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
19,152円 ( 21,067円 ) | 10日目 |
10,213円 ( 11,234円 ) | 10日目 |
11,934円 ( 13,127円 ) | 1日目 |
473円 ( 520円 ) | 在庫品1日目当日出荷可能 |
385円 ( 424円 ) | 在庫品1日目当日出荷可能 |
222円 ( 244円 ) | 在庫品1日目当日出荷可能 |
368円 ( 405円 ) | 在庫品1日目当日出荷可能 |
401円 ( 441円 ) | 在庫品1日目当日出荷可能 |
356円 ( 392円 ) | 1日目 |
346円 ( 381円 ) | 1日目 |
374円 ( 411円 ) | 1日目 |
335円 ( 369円 ) | 1日目 |
13,685円 ( 15,054円 ) | 1日目 |
19,557円 ( 21,513円 ) | 10日目 |
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
6,094円 ( 6,703円 ) | 10日目 |
387円 ( 426円 ) | 1日目 |
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
401円 ( 441円 ) | 1日目 |
377円 ( 415円 ) | 1日目 |
486円 ( 535円 ) | 1日目 |
詳細情報
基本情報
【材質】SCM/SUS304相当/SUS316L/スチール/ステンレス
【表面処理】黒色酸化被膜/三価ブラック/三価ホワイト/ユニクロメッキ/クロメートメッキ/黒色クロメート/ニッケルメッキ/黒ニッケル/クロームメッキ/ダクロタイズド/スズコバルト/黒色塗装/ジオメット処理/緩み止め剤塗布（アロック）/なし
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

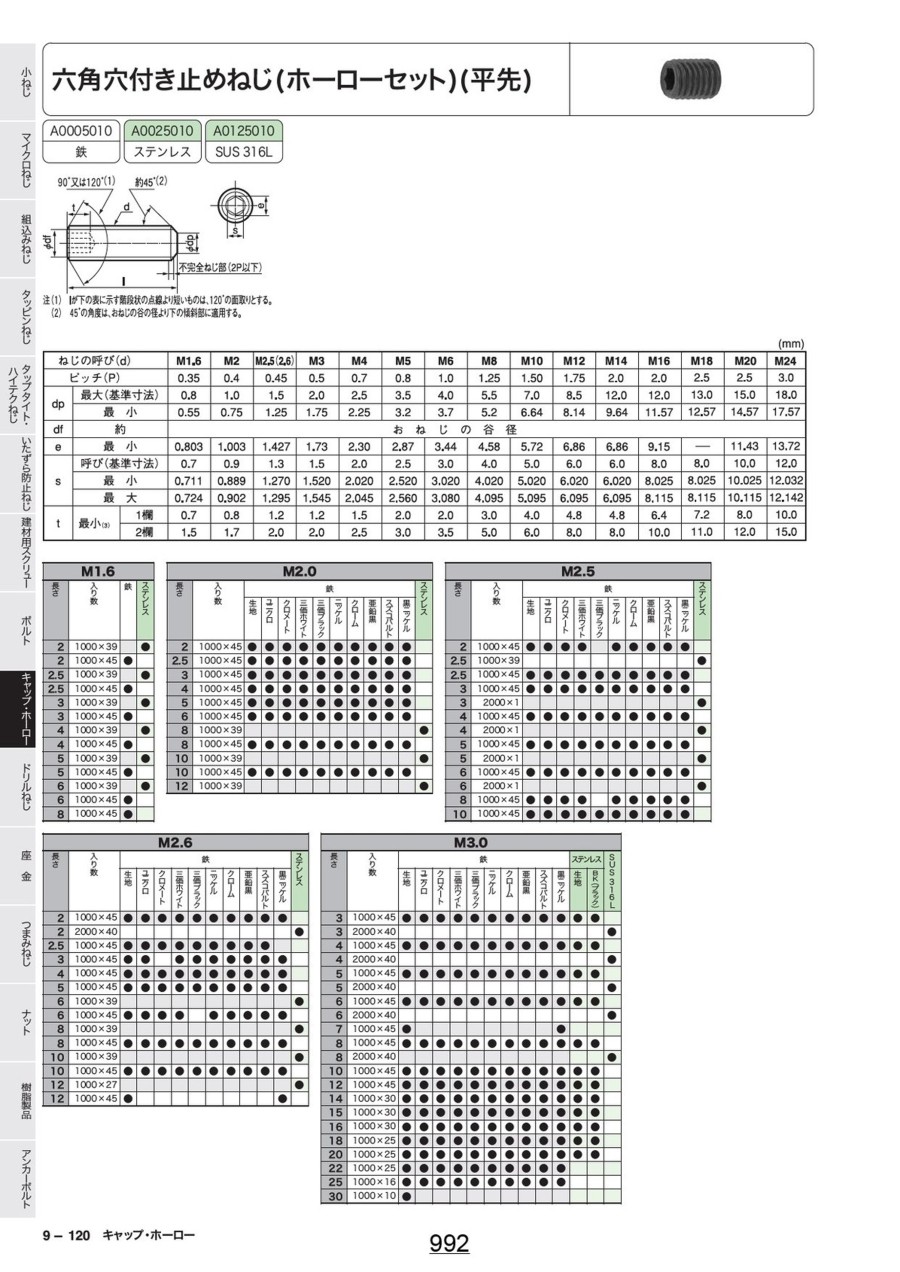

外形図
注（1） lが下の表に示す階段状の点線より短いものは、120°の面取りとする。
注（2） 45°の角度は、おねじの谷の径より下の傾斜部に適用する。
規格表
単位：mm
| ねじの呼び（d） | ピッチ（p） | dp | df | e | s | t | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 最大 （基準寸法） | 最小 | 約 | 最小 | 呼び （基準寸法） | 最小 | 最大 | 最小 | |||
| 1欄 | 2欄 | |||||||||
| M1.6 | 0.35 | 0.8 | 0.55 | おねじの谷径 | 0.803 | 0.7 | 0.711 | 0.724 | 0.7 | 1.5 |
| M2 | 0.4 | 1.0 | 0.75 | 1.003 | 0.9 | 0.889 | 0.902 | 0.8 | 1.7 | |
| M2.5（2.6） | 0.45 | 1.5 | 1.25 | 1.427 | 1.3 | 1.270 | 1.295 | 1.2 | 2.0 | |
| M3 | 0.5 | 2.0 | 1.75 | 1.73 | 1.5 | 1.520 | 1.545 | 1.2 | 2.0 | |
| M4 | 0.7 | 2.5 | 2.25 | 2.30 | 2.0 | 2.020 | 2.045 | 1.5 | 2.5 | |
| M5 | 0.8 | 3.5 | 3.2 | 2.87 | 2.5 | 2.520 | 2.560 | 2.0 | 3.0 | |
| M6 | 1.0 | 4.0 | 3.7 | 3.44 | 3.0 | 3.020 | 3.080 | 2.0 | 3.5 | |
| M8 | 1.25 | 5.5 | 5.2 | 4.58 | 4.0 | 4.020 | 4.095 | 3.0 | 5.0 | |
| M10 | 1.50 | 7.0 | 6.64 | 5.72 | 5.0 | 5.020 | 5.095 | 4.0 | 6.0 | |
| M12 | 1.75 | 8.5 | 8.14 | 6.86 | 6.0 | 6.020 | 6.095 | 4.8 | 8.0 | |
| M14 | 2.0 | 12.0 | 9.64 | 6.86 | 6.0 | 6.020 | 6.095 | 4.8 | 8.0 | |
| M16 | 2.0 | 12.0 | 11.57 | 9.15 | 8.0 | 8.025 | 8.115 | 6.4 | 10.0 | |
| M18 | 2.5 | 13.0 | 12.57 | - | 8.0 | 8.025 | 8.115 | 7.2 | 11.0 | |
| M20 | 2.5 | 15.0 | 14.57 | 11.43 | 10.0 | 10.025 | 10.115 | 8.0 | 12.0 | |
| M22 | 2.5 | ※17 | ※16.48 | ‐ | 12.0 | ※10.025 | ※10.175 | ※10 | ※12 | |
| M24 | 3.0 | 18.0 | 17.57 | 13.72 | 12.0 | 12.032 | 12.142 | 10.0 | 15.0 | |
| M30 | 3.5 | ※21 | ※20.48 | ‐ | 14.0 | ※14.032 | ※14.212 | ※8 | ※14 | |
L寸法選択時のT寸1欄、2欄の振り分け表
| ねじの呼び | 長さ（L） | |
|---|---|---|
| 1欄（～以下） | 2欄（～以上） | |
| M1.6 | 2 | 2.5 |
| M2 | 2.5 | 3 |
| M2.5（2.6） | 3 | 4 |
| M3 | 3 | 4 |
| M4 | 4 | 5 |
| M5 | 5 | 6 |
| M6 | 6 | 8 |
| M8 | 6 | 8 |
| M10 | 8 | 10 |
| M12 | 15 | 16 |
| M14 | ‐ | 15 |
| M16 | 18 | 20 |
| M18 | 18 | 20 |
| M20 | ‐ | 20 |
| M22 | 20 | 25 |
| M24 | 20 | 25 |
| M30 | 20 | 30 |
