六角穴付皿ボルト 細目 DIN規格【1～200個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 92円～32,382円
- 税込単価
- 101円～35,620円
【材質】SCM／SUS304相当【表面処理】なし／黒色酸化被膜／ユニクロメッキ...
詳細情報を確認する未確定：候補が71型番あります。
商品情報
商品概要
外形図
規格表
鉄
［単位：㎜］
| 呼び径 | ピッチ | ds | dk | k | c | S | e | t | r | Z1 | |||||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 参考 | 基準寸法 | 許容差 | 約 | 基準寸法 | 許容差 | 最小 | 約 | ||
| M10 | 1.25 | 10 | 0 -0.15 | 20 | 0 -0.52 | 5.5 | 0 -0.22 | 0.5 | 6 | +0.13 +0.04 | 7 | 4.4 | 0 -0.3 | 0.4 | 1.5 |
| M12 | 1.25 | 12 | 24 | 6.5 | 0.5 | 8 | 9.4 | 4.6 | 0.6 | 2 | |||||
| M16 | 1.5 | 16 | 30 | 7.5 | 0.5 | 10 | 11.7 | 5.3 | 1 | 2 | |||||
ステンレス
［単位：㎜］
| 呼び径 | ピッチ | dk | k | ｃ | S | e | t | ||
| 基準寸法 | 許容差 | 最大 | 参考 | 基準寸法 | 許容差 | 約 | 最小 | ||
| M10 | 1.25 | 20 | 0 -0.8 | 6.2 | 0.5 | 6 | +0.14 +0.02 | 7 | 3.6 |
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
272円 ( 299円 ) | 在庫品1日目当日出荷可能 |
272円 ( 299円 ) | 1日目 |
273円 ( 300円 ) | 在庫品1日目当日出荷可能 |
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
101円 ( 111円 ) | 1日目 |
101円 ( 111円 ) | 1日目 |
119円 ( 131円 ) | 3日目 |
136円 ( 150円 ) | 在庫品1日目当日出荷可能 |
136円 ( 150円 ) | 1日目 |
151円 ( 166円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 1日目 |
167円 ( 184円 ) | 1日目 |
180円 ( 198円 ) | 1日目 |
226円 ( 249円 ) | 在庫品1日目当日出荷可能 |
711円 ( 782円 ) | 1日目 |
803円 ( 883円 ) | 1日目 |
751円 ( 826円 ) | 1日目 |
771円 ( 848円 ) | 1日目 |
797円 ( 877円 ) | 1日目 |
819円 ( 901円 ) | 1日目 |
446円 ( 491円 ) | 1日目 |
13,097円 ( 14,407円 ) | 9日目 |
13,263円 ( 14,589円 ) | 9日目 |
13,189円 ( 14,508円 ) | 9日目 |
7,358円 ( 8,094円 ) | 1日目 |
8,222円 ( 9,044円 ) | 9日目 |
138円 ( 152円 ) | 在庫品1日目当日出荷可能 |
9,708円 ( 10,679円 ) | 9日目 |
11,126円 ( 12,239円 ) | 9日目 |
11,251円 ( 12,376円 ) | 9日目 |
12,409円 ( 13,650円 ) | 9日目 |
11,483円 ( 12,631円 ) | 1日目 |
12,800円 ( 14,080円 ) | 1日目 |
9,654円 ( 10,619円 ) | 9日目 |
11,123円 ( 12,235円 ) | 9日目 |
30,568円 ( 33,625円 ) | 9日目 |
31,409円 ( 34,550円 ) | 9日目 |
32,382円 ( 35,620円 ) | 9日目 |
26,704円 ( 29,374円 ) | 9日目 |
27,548円 ( 30,303円 ) | 9日目 |
21,163円 ( 23,279円 ) | 9日目 |
24,019円 ( 26,421円 ) | 9日目 |
11,313円 ( 12,444円 ) | 1日目 |
13,097円 ( 14,407円 ) | 9日目 |
13,263円 ( 14,589円 ) | 9日目 |
151円 ( 166円 ) | 在庫品1日目当日出荷可能 |
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
192円 ( 211円 ) | 在庫品1日目当日出荷可能 |
179円 ( 197円 ) | 1日目 |
11,126円 ( 12,239円 ) | 9日目 |
11,251円 ( 12,376円 ) | 9日目 |
12,409円 ( 13,650円 ) | 1日目 |
10,672円 ( 11,739円 ) | 9日目 |
11,928円 ( 13,121円 ) | 9日目 |
9,654円 ( 10,619円 ) | 9日目 |
11,123円 ( 12,235円 ) | 9日目 |
30,568円 ( 33,625円 ) | 9日目 |
31,409円 ( 34,550円 ) | 9日目 |
32,382円 ( 35,620円 ) | 9日目 |
26,704円 ( 29,374円 ) | 9日目 |
詳細情報
基本情報
【材質】SCM／SUS304相当
【表面処理】なし／黒色酸化被膜／ユニクロメッキ／クロメートメッキ／黒色クロメート
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

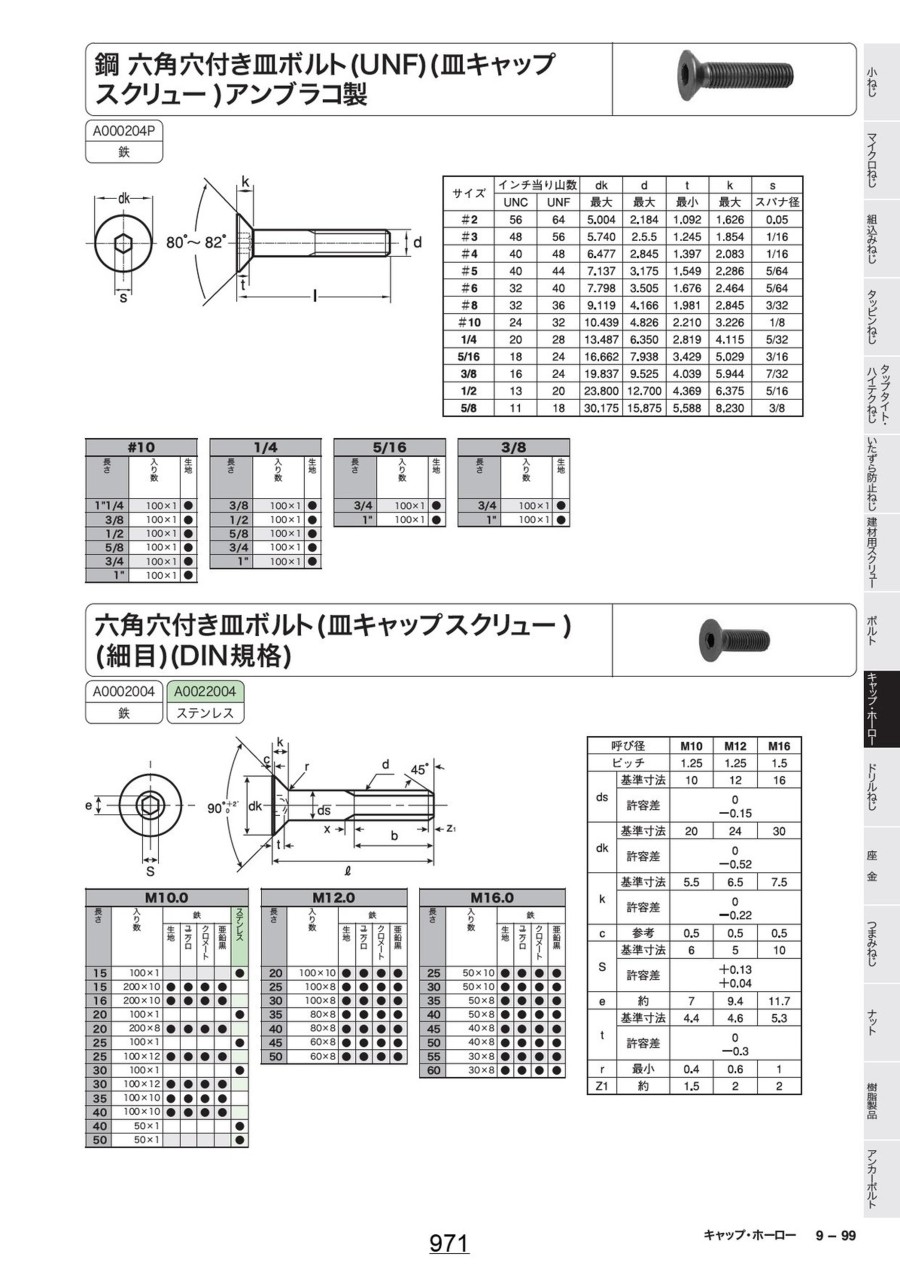

カタログ
