平座金組込 六角トリーマ（ISO平W）【150個入り】
- 通常単価(税別)
- 3,341円
- 税込単価
- 3,675円
【ねじの呼び（M）】 8 【長さL（mm）】 14 【ピッチ(mm)】...
詳細情報を確認する
閲覧中の商品と併せてご検討ください
－閉じる
HXNI1-STC-M8-14の仕様・寸法情報
ねじの呼び(M)
8
長さL(mm)
14
取付穴形状
なし
詳細形状
標準
基本形状
六角
材質
[スチール] SWCH相当
表面処理
[クロメートメッキ] クロメートメッキ
ねじ山種類
メートル並目
ピッチ(mm)
1.25
先端形状
平先
追加形状
座金組込み
販売単位
箱・パック
ねじM径
M8
サイズ（X表記）(mm)
M8X14
サイズ（-表記）(mm)
M8-14
標準名称（材質）
スチール
詳細情報
基本情報
【ねじの呼び（M）】 8
【長さL（mm）】 14
【ピッチ(mm)】 1.25
【詳細形状】 標準
【取付穴形状】 なし
【基本形状】 六角
【材質】 SWCH相当
【ねじ山種類】 メートル並目
【先端形状】 平先
【販売単位】 箱・パック
【用途】 標準
【表面処理】 ユニクロメッキ クロメートメッキ
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
商品概要
外形図
| ねじの呼び(d) | M8 | |
|---|---|---|
| 頭高(K) | 基準寸法 | 5.5 |
| 許容値 | ±0.15 | |
| 六角二面幅(S) | 基準寸法 | 13 |
| 許容値 | 0 -0.25 | |
| 六角対角(e)(約) | 15.0 | |
| dk(約) | 12.6 | |
| 平座金 外径(D1)×厚み(T) | 17×1.6 | |
| 座面から完全ネジ部までの最大値a | 4.2 | |

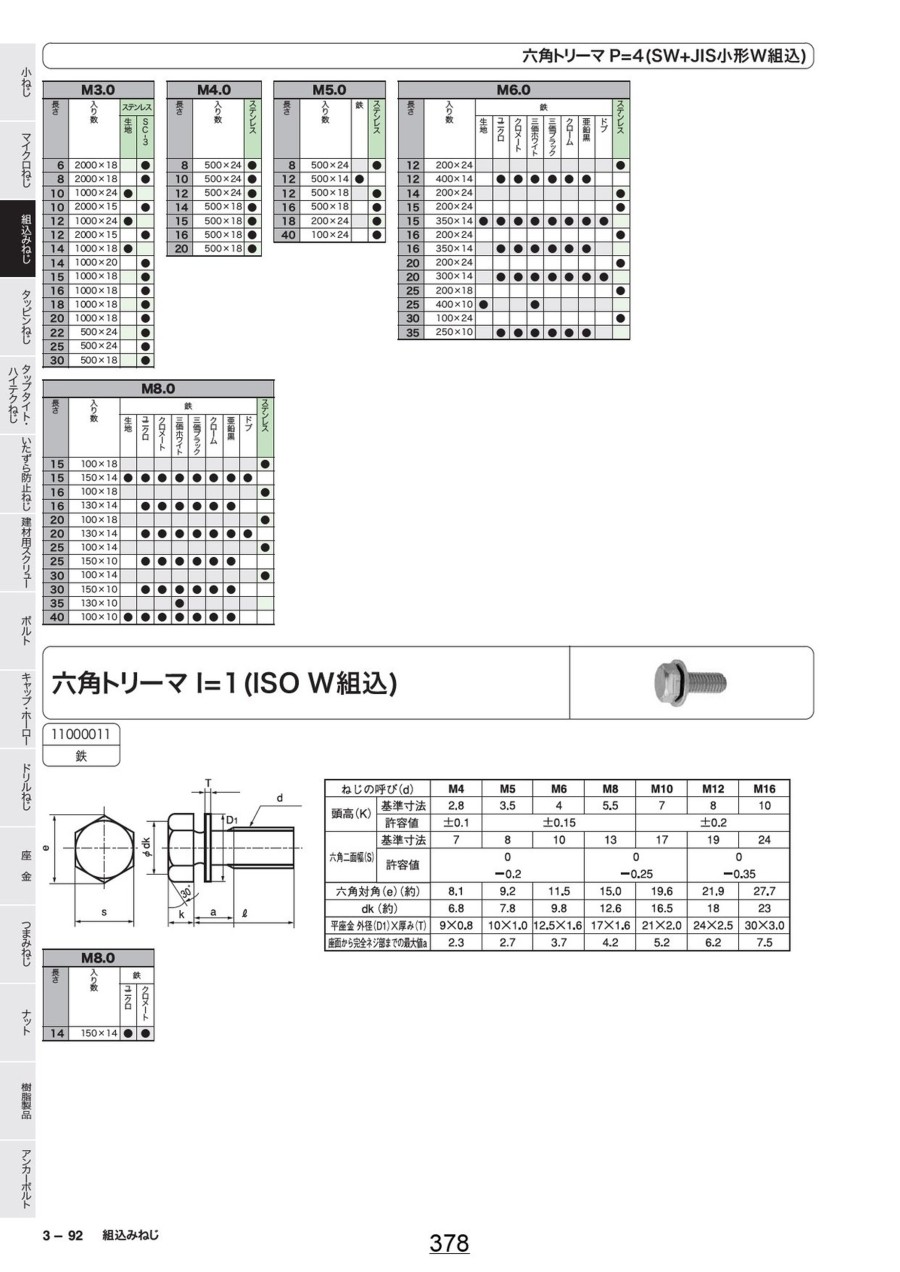

カタログ
