角根丸頭ボルト 全ねじ【1～1000個入り】
- 通常単価(税別)
- 123円～23,462円特別価格
- 税込単価
- 135円～25,808円特別価格
通常出荷日：在庫品1日目～33日目一部当日出荷可能
丸頭の裏側に四角い部分を持つボルト。【特長】・あらかじめ相手の材料に四角穴を開けていたり、材料の角に引...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - また、相手側をお客様にてご用意いただく際は、規格よりオーバータップされていないと入らないことご注意ください。
- 溶融亜鉛メッキ（どぶメッキ）は膜厚が非常に厚い為、相手側には同じ表面処理の商品をご選定下さい。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が629型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,720円 ( 7,392円 ) | 1日目 |
225円 ( 248円 ) | 1日目 |
6,687円 ( 7,356円 ) | 1日目 |
4,760円 ( 5,236円 ) | 1日目 |
4,213円 ( 4,634円 ) | 1日目 |
6,692円 ( 7,361円 ) | 1日目 |
6,160円 ( 6,776円 ) | 1日目 |
5,440円 ( 5,984円 ) | 1日目 |
5,570円 ( 6,127円 ) | 1日目 |
5,093円 ( 5,602円 ) | 1日目 |
7,067円 ( 7,774円 ) | 1日目 |
6,905円 ( 7,596円 ) | 1日目 |
5,505円 ( 6,056円 ) | 1日目 |
4,741円 ( 5,215円 ) | 1日目 |
4,852円 ( 5,337円 ) | 1日目 |
3,074円 ( 3,381円 ) | 1日目 |
3,660円 ( 4,026円 ) | 1日目 |
3,808円 ( 4,189円 ) | 1日目 |
3,098円 ( 3,408円 ) | 1日目 |
3,813円 ( 4,194円 ) | 1日目 |
5,697円 ( 6,267円 ) | 1日目 |
5,523円 ( 6,075円 ) | 1日目 |
5,304円 ( 5,834円 ) | 1日目 |
4,735円 ( 5,209円 ) | 1日目 |
5,184円 ( 5,702円 ) | 1日目 |
4,293円 ( 4,722円 ) | 1日目 |
3,447円 ( 3,792円 ) | 1日目 |
3,754円 ( 4,129円 ) | 1日目 |
4,332円 ( 4,765円 ) | 1日目 |
3,794円 ( 4,173円 ) | 1日目 |
5,835円 ( 6,419円 ) | 1日目 |
5,970円 ( 6,567円 ) | 1日目 |
6,524円 ( 7,176円 ) | 1日目 |
7,094円 ( 7,803円 ) | 1日目 |
7,323円 ( 8,055円 ) | 1日目 |
5,474円 ( 6,021円 ) | 1日目 |
4,619円 ( 5,081円 ) | 1日目 |
5,267円 ( 5,794円 ) | 1日目 |
4,556円 ( 5,012円 ) | 1日目 |
300円 ( 330円 ) | 1日目 |
4,103円 ( 4,513円 ) | 1日目 |
4,367円 ( 4,804円 ) | 1日目 |
7,313円 ( 8,044円 ) | 1日目 |
5,431円 ( 5,974円 ) | 1日目 |
5,523円 ( 6,075円 ) | 9日目 |
6,785円 ( 7,464円 ) | 1日目 |
5,108円 ( 5,619円 ) | 9日目 |
4,181円 ( 4,599円 ) | 9日目 |
6,172円 ( 6,789円 ) | 9日目 |
3,062円 ( 3,368円 ) | 1日目 |
5,880円 ( 6,468円 ) | 1日目 |
6,246円 ( 6,871円 ) | 1日目 |
6,044円 ( 6,648円 ) | 1日目 |
4,726円 ( 5,199円 ) | 1日目 |
4,544円 ( 4,998円 ) | 1日目 |
4,150円 ( 4,565円 ) | 1日目 |
3,670円 ( 4,037円 ) | 1日目 |
4,951円 ( 5,446円 ) | 1日目 |
4,390円 ( 4,829円 ) | 1日目 |
3,958円 ( 4,354円 ) | 1日目 |
詳細情報
基本情報
丸頭の裏側に四角い部分を持つボルト。
【特長】
・あらかじめ相手の材料に四角穴を開けていたり、材料の角に引っかけることで回り止めになる。
・頭部が丸く、十字穴などもないため、いたずら防止などの目的でも使われる。
【用途】
・大きなビルや橋などの建築物に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - また、相手側をお客様にてご用意いただく際は、規格よりオーバータップされていないと入らないことご注意ください。
- 溶融亜鉛メッキ（どぶメッキ）は膜厚が非常に厚い為、相手側には同じ表面処理の商品をご選定下さい。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
角根丸頭ボルト全ねじの外形図と寸法について
角根丸頭ボルト全ねじの寸法図
正面図
| 呼び | dk | k | k1 | s | ||
|---|---|---|---|---|---|---|
| M4 | 8.5±0.3 | 2.0±0.2 | 2.5 | 0 -0.5 | 4 | +0.6 -規定せず |
| M5 | 11.5±0.3 | 2.5±0.2 | 2.5 | 0 -0.5 | 5 | +0.6 -規定せず |
| M6 | 14±0.3 | 3.0±0.2 | 3.0 | 0 -0.5 | 6 | +0.6 -規定せず |
| M8 | 18±0.3 | 4.0±0.25 | 4.0 | 0 -0.5 | 8 | +0.6 -規定せず |
| M10 | 22±0.4 | 5.0±0.3 | 5.0 | 0 -0.5 | 10 | +0.8 -規定せず |
| M12 | 26±0.4 | 6.0±0.3 | 6.0 | 0 -0.5 | 12 | +0.8 -規定せず |

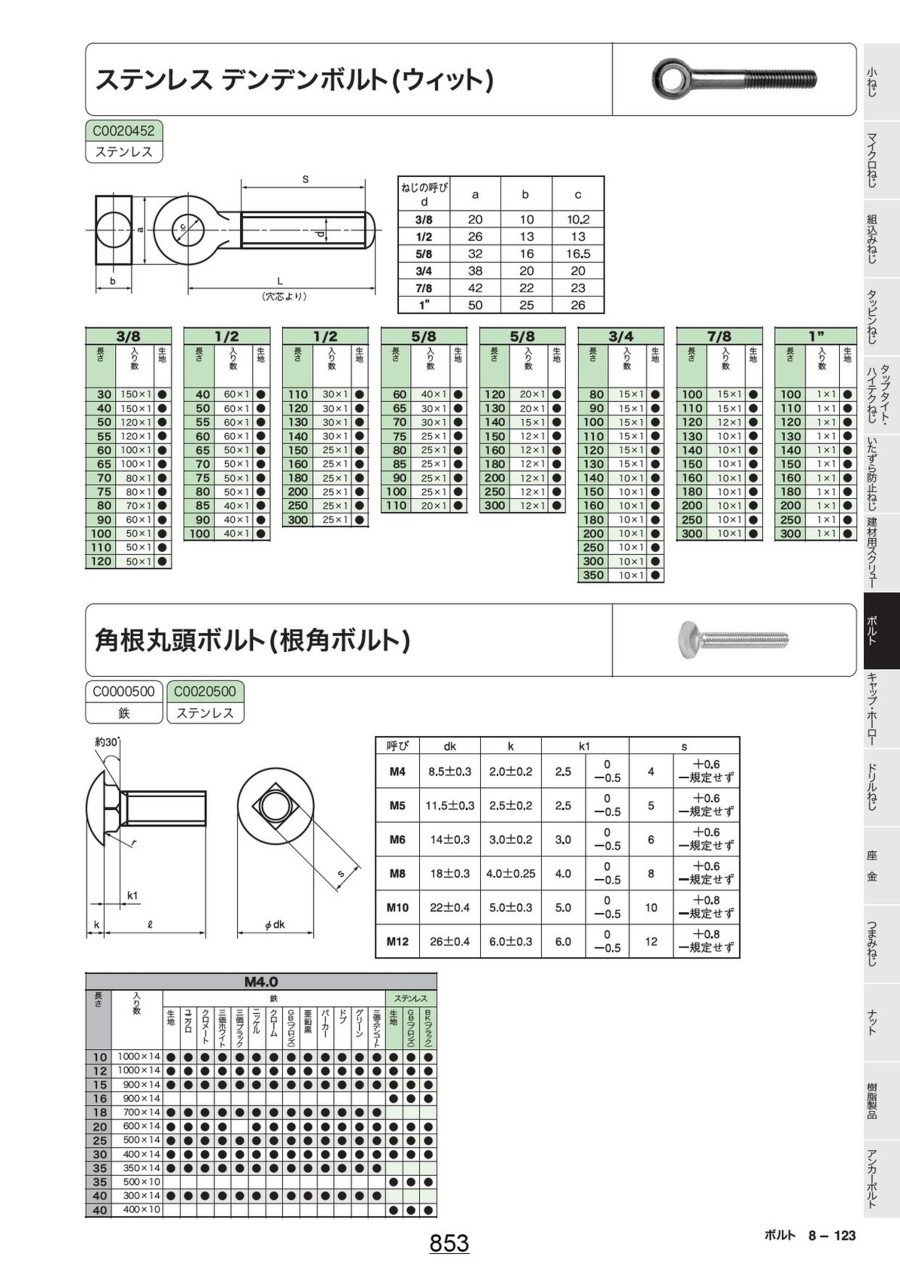

カタログ
商品担当おすすめ
ミスミ
ナット－単品販売－
ＳＵＮＣＯ
根角ボルト（半ねじ）
角根丸頭ボルト 全ねじのレビュー
金具の固定に
4
4.02019/08/24
根元が四角いので、鉄板を加工ではめ込んで使いました。工夫すればいろいろつかえます。
2人が参考にしています。
治具の固定に
5
5.02018/04/30
角根ボルトは取り扱っているところが少ない中、納期は早く選定も楽で大変助かっています。
1人が参考にしています。
アングル什器の接合
5
5.02023/05/04
外観もすっきりするし、ボルト側は押さえなくてもナットを締められるので組み立てもラク。
0人が参考にしています。
マルチアングルでの機材ラック作成
5
5.02021/02/26
マルチアングルの長穴に適合するので、表面の出っ張りは少なくできて、引っかかりも少なくなります。
いままでは、他社で購入し...もっと読む
0人が参考にしています。
ディスプレイアームの固定用
5
5.02021/01/11
付属品の角根が8×60mmと言う長大な物。角根のバラがなかなか無かったので助かりました。細かい物にもきちんと対応していた...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q角根ボルトの締め付け方は？
A
ボルトの根元で固定されて、スパナ一本で締め付けられます。
Q角根丸頭ボルト 全ねじの
型番：SPNNQ-STU-M10-35 と
型番：SPNNQ-SUS-M10-35 のそれぞれの強度区分を教えてください。
型番：SPNNQ-STU-M10-35 と
型番：SPNNQ-SUS-M10-35 のそれぞれの強度区分を教えてください。
A
型番：SPNNQ-STU-M10-35 は、材質がSWCH相当で強度区分は4.8相当（引張強さ：400N/mm2）です。
また、型番：SPNNQ-SUS-M10-35は、材質がSUS304相当で強度区分はA2-50（引張強さ：500N/mm2）です。
また、型番：SPNNQ-SUS-M10-35は、材質がSUS304相当で強度区分はA2-50（引張強さ：500N/mm2）です。
