0番3種 十字穴付（+） 低頭皿ねじ（パック品）【1～1000個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 219円～4,590円
- 税込単価
- 241円～5,049円
一般ねじに比べ頭部が非常に小さく、精密部品によく使われるねじ。【特長】・#0番...
詳細情報を確認する未確定：候補が148型番あります。
商品情報
0番3種 十字穴付 低頭皿ねじの商品概要
外形図
| 種 類 | ネジの 呼び d | ピッチ P | D | H | M | Q | T | E | F | G | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準 寸法 | 許容差 | 基準 寸法 | 許容差 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最大 | 最大 | |||
| 3 種 | M1.4 | 0.3 | 2.5 | +0.05 -0.1 | 0.7 | 0 -0.05 | 1.65 | 1.5 | 0.84 | 0.56 | 1.12 | 0.92 | 0.05 | 0.03 | 1゜ |
| M1.6 | 0.35 | 2.8 | 0.8 | 1.8 | 1.65 | 1 | 0.71 | 1.28 | 1.07 | ||||||
| M1.7 | 0.35 | 3 | 0.8 | 1.9 | 1.75 | 1.1 | 0.81 | 1.38 | 1.17 | ||||||
| M2.0 | 0.4 | 3.5 | +0.05 -0.2 | 0.9 | 0 -0.08 | 2.1 | 1.95 | 1.31 | 1.01 | 1.59 | 1.37 | 0.08 | |||
| M2.6 | 0.45 | 4.5 | 1.1 | 2.4 | 2.2 | 1.62 | 1.27 | 1.9 | 1.63 | ||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,000円 ( 1,100円 ) | 1日目 |
1,000円 ( 1,100円 ) | 1日目 |
1,000円 ( 1,100円 ) | 1日目 |
1,000円 ( 1,100円 ) | 1日目 |
1,000円 ( 1,100円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,392円 ( 4,831円 ) | 在庫品1日目当日出荷可能 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 9日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,040円 ( 4,444円 ) | 9日目 |
4,040円 ( 4,444円 ) | 1日目 |
4,392円 ( 4,831円 ) | 1日目 |
4,040円 ( 4,444円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,300円 ( 3,630円 ) | 1日目 |
3,300円 ( 3,630円 ) | 1日目 |
3,300円 ( 3,630円 ) | 9日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,300円 ( 3,630円 ) | 9日目 |
3,300円 ( 3,630円 ) | 9日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,300円 ( 3,630円 ) | 1日目 |
2,600円 ( 2,860円 ) | 1日目 |
3,300円 ( 3,630円 ) | 9日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,300円 ( 3,630円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,300円 ( 3,630円 ) | 9日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
3,080円 ( 3,388円 ) | 1日目 |
2,245円 ( 2,470円 ) | 1日目 |
2,245円 ( 2,470円 ) | 1日目 |
2,245円 ( 2,470円 ) | 1日目 |
2,245円 ( 2,470円 ) | 1日目 |
2,245円 ( 2,470円 ) | 1日目 |
2,245円 ( 2,470円 ) | 1日目 |
2,245円 ( 2,470円 ) | 1日目 |
2,396円 ( 2,636円 ) | 1日目 |
2,245円 ( 2,470円 ) | 1日目 |
2,245円 ( 2,470円 ) | 1日目 |
詳細情報
基本情報
一般ねじに比べ頭部が非常に小さく、精密部品によく使われるねじ。
【特長】
・#0番とはねじ用の十字穴の大きさを表す規格番号。
・マイクロねじは、日本写真工業会団体規格（JCIS）。
・規格番号はJCIS10-70で精密機器用十字穴付き小ねじ（0番小ねじ）と言う名称で記述。
・一般ねじ（JISB1111）との違いは頭部特に高さが小さい事で、1種で約50％、3種で30％低い。
【用途】
・電化製品等に最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

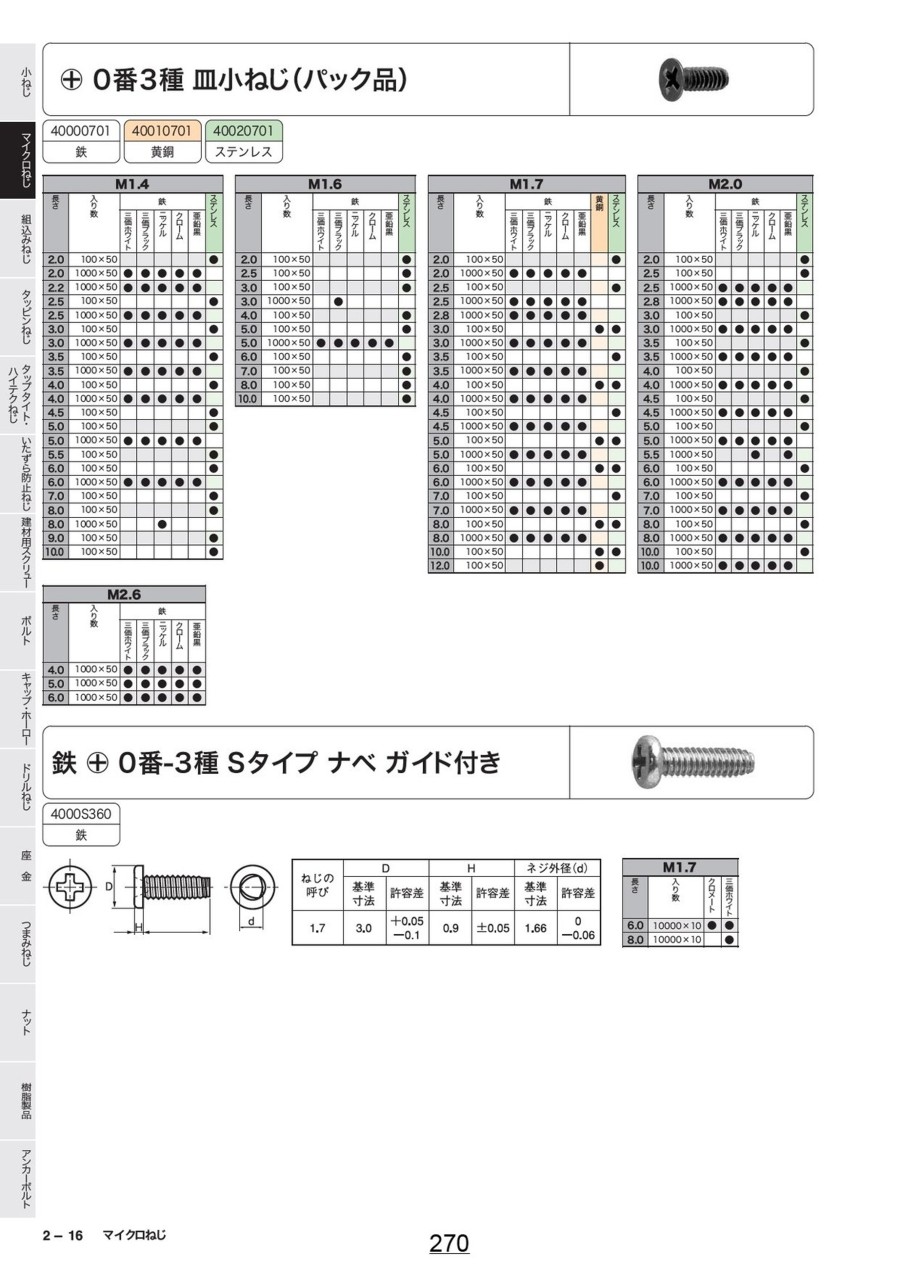

カタログ
商品担当おすすめ
0番3種 十字穴付（+） 低頭皿ねじ（パック品）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q取り扱い材質は何でしょうか？
A
鉄（SWCH）・真鍮（C2700W）・ステンレス（SUSXM-7）です。
