0番1種 十字穴付（+） 低頭皿小ねじ【1～10000個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 203円～33,313円
- 税込単価
- 223円～36,644円
一般ねじに比べ頭部が非常に小さく、精密部品によく使われるねじ。【特長】・#0番...
詳細情報を確認する未確定：候補が264型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
0番1種 十字穴付 低頭皿小ねじの商品概要
外形図
| ねじの 呼び | ピッチ | 頭部外径 D | 公差 | 頭部高さ H（最大） | 公差 | 十字穴幅 M （参考値） | 十字穴深さ Q | |
|---|---|---|---|---|---|---|---|---|
| 最大 | 最小 | |||||||
| M1.0 | 0.25 | 1.80 | +0.05 -0.10 | 0.40 | +0 -0.05 | 1.30 | 0.39 | 0.26 |
| M1.4 | 0.30 | 2.00 | +0.05 -0.10 | 0.45 | 1.55 | 0.74 | 0.51 | |
| M1.6 | 0.35 | 2.40 | +0 -0.14 | 0.50 | 1.65 | 0.84 | 0.56 | |
| M1.7 | 0.35 | 2.50 | +0.05 -0.10 | 0.50 | +0 -0.08 | 1.70 | 0.89 | 0.61 |
| M2.0 | 0.40 | 3.00 | +0.05 -0.20 | 0.60 | 2.00 | 1.21 | 0.91 | |
| M2.5 | 0.45 | 3.80 | +0.05 -0.25 | 0.80 | 2.20 | 1.41 | 1.06 | |
| M2.6 | 0.45 | 4.00 | +0.05 -0.20 | 0.80 | 2.20 | 1.41 | 1.06 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,938円 ( 23,032円 ) | 1日目 |
20,122円 ( 22,134円 ) | 1日目 |
20,100円 ( 22,110円 ) | 1日目 |
20,122円 ( 22,134円 ) | 1日目 |
21,048円 ( 23,153円 ) | 9日目 |
20,122円 ( 22,134円 ) | 1日目 |
20,122円 ( 22,134円 ) | 1日目 |
20,122円 ( 22,134円 ) | 1日目 |
20,122円 ( 22,134円 ) | 1日目 |
20,122円 ( 22,134円 ) | 1日目 |
33,313円 ( 36,644円 ) | 1日目 |
33,313円 ( 36,644円 ) | 1日目 |
23,489円 ( 25,838円 ) | 1日目 |
11,334円 ( 12,467円 ) | 1日目 |
20,357円 ( 22,393円 ) | 1日目 |
11,112円 ( 12,223円 ) | 1日目 |
11,012円 ( 12,113円 ) | 1日目 |
11,012円 ( 12,113円 ) | 1日目 |
11,012円 ( 12,113円 ) | 1日目 |
19,556円 ( 21,512円 ) | 1日目 |
11,334円 ( 12,467円 ) | 1日目 |
11,044円 ( 12,148円 ) | 1日目 |
22,088円 ( 24,297円 ) | 1日目 |
22,000円 ( 24,200円 ) | 9日目 |
20,400円 ( 22,440円 ) | 1日目 |
11,012円 ( 12,113円 ) | 1日目 |
11,012円 ( 12,113円 ) | 1日目 |
11,012円 ( 12,113円 ) | 1日目 |
5,667円 ( 6,234円 ) | 1日目 |
5,889円 ( 6,478円 ) | 1日目 |
22,088円 ( 24,297円 ) | 1日目 |
22,088円 ( 24,297円 ) | 1日目 |
11,012円 ( 12,113円 ) | 1日目 |
11,012円 ( 12,113円 ) | 1日目 |
11,012円 ( 12,113円 ) | 1日目 |
11,012円 ( 12,113円 ) | 1日目 |
11,012円 ( 12,113円 ) | 1日目 |
5,667円 ( 6,234円 ) | 1日目 |
5,667円 ( 6,234円 ) | 1日目 |
5,889円 ( 6,478円 ) | 1日目 |
5,889円 ( 6,478円 ) | 1日目 |
11,400円 ( 12,540円 ) | 1日目 |
23,800円 ( 26,180円 ) | 1日目 |
23,800円 ( 26,180円 ) | 1日目 |
21,756円 ( 23,932円 ) | 1日目 |
11,334円 ( 12,467円 ) | 1日目 |
11,334円 ( 12,467円 ) | 1日目 |
7,101円 ( 7,811円 ) | 1日目 |
5,984円 ( 6,582円 ) | 1日目 |
5,984円 ( 6,582円 ) | 1日目 |
5,889円 ( 6,478円 ) | 1日目 |
6,021円 ( 6,623円 ) | 1日目 |
11,745円 ( 12,920円 ) | 1日目 |
12,457円 ( 13,703円 ) | 1日目 |
12,300円 ( 13,530円 ) | 1日目 |
12,300円 ( 13,530円 ) | 1日目 |
12,300円 ( 13,530円 ) | 1日目 |
13,078円 ( 14,386円 ) | 1日目 |
13,900円 ( 15,290円 ) | 1日目 |
12,100円 ( 13,310円 ) | 1日目 |
詳細情報
基本情報
一般ねじに比べ頭部が非常に小さく、精密部品によく使われるねじ。
【特長】
・#0番とはねじ用の十字穴の大きさを表す規格番号。
・マイクロねじは、日本写真工業会団体規格（JCIS）。
・規格番号はJCIS10-70で精密機器用十字穴付き小ねじ（0番小ねじ）と言う名称で記述。
・一般ねじ（JISB1111）との違いは頭部特に高さが小さい事で、1種で約50％、3種で30％低い。
【用途】
・電化製品等に最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

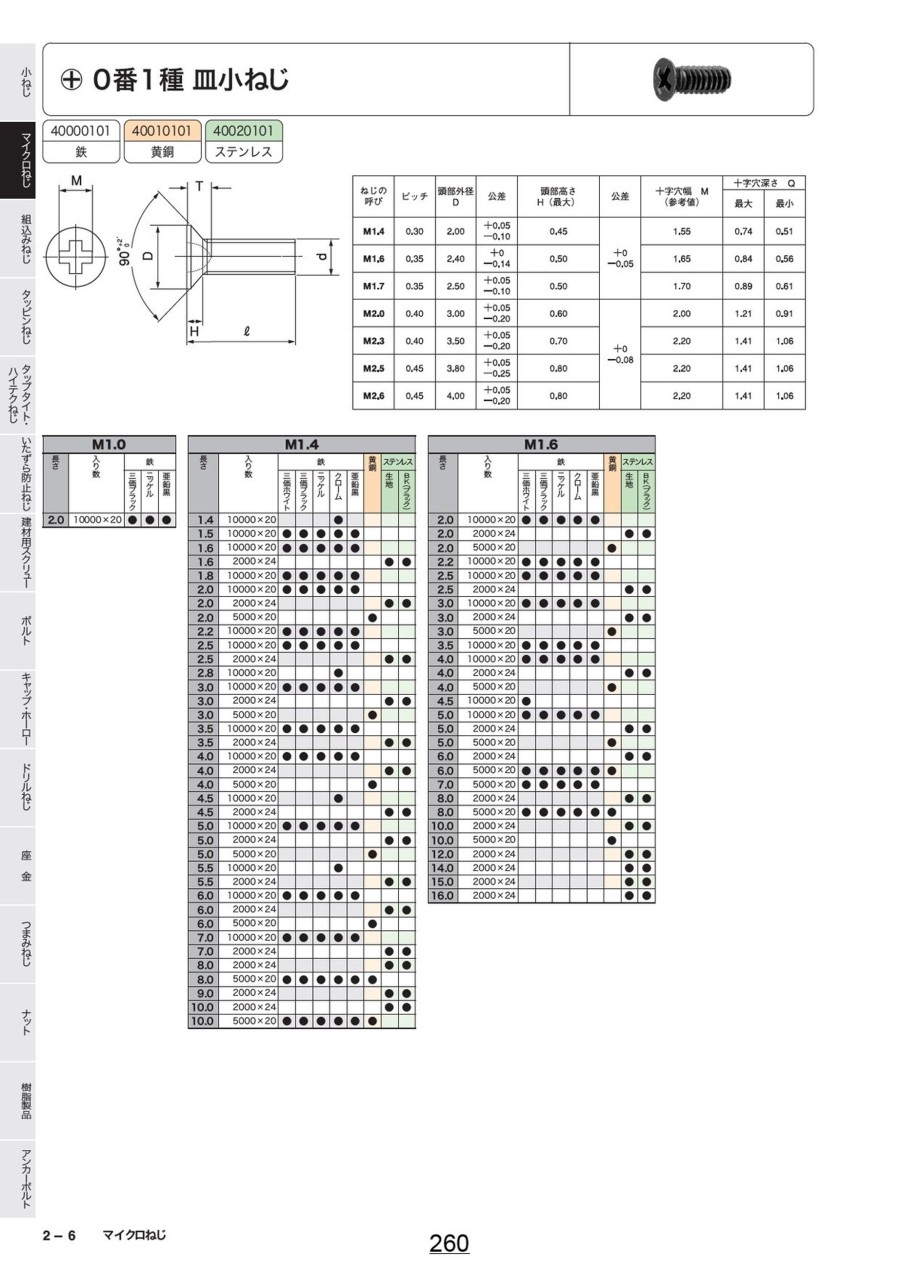

カタログ
商品担当おすすめ
0番1種 十字穴付（+） 低頭皿小ねじのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q取り扱い材質は何でしょうか？
A
鉄（SWCH）・真鍮（C2700W）・ステンレス（SUSXM-7）です。
